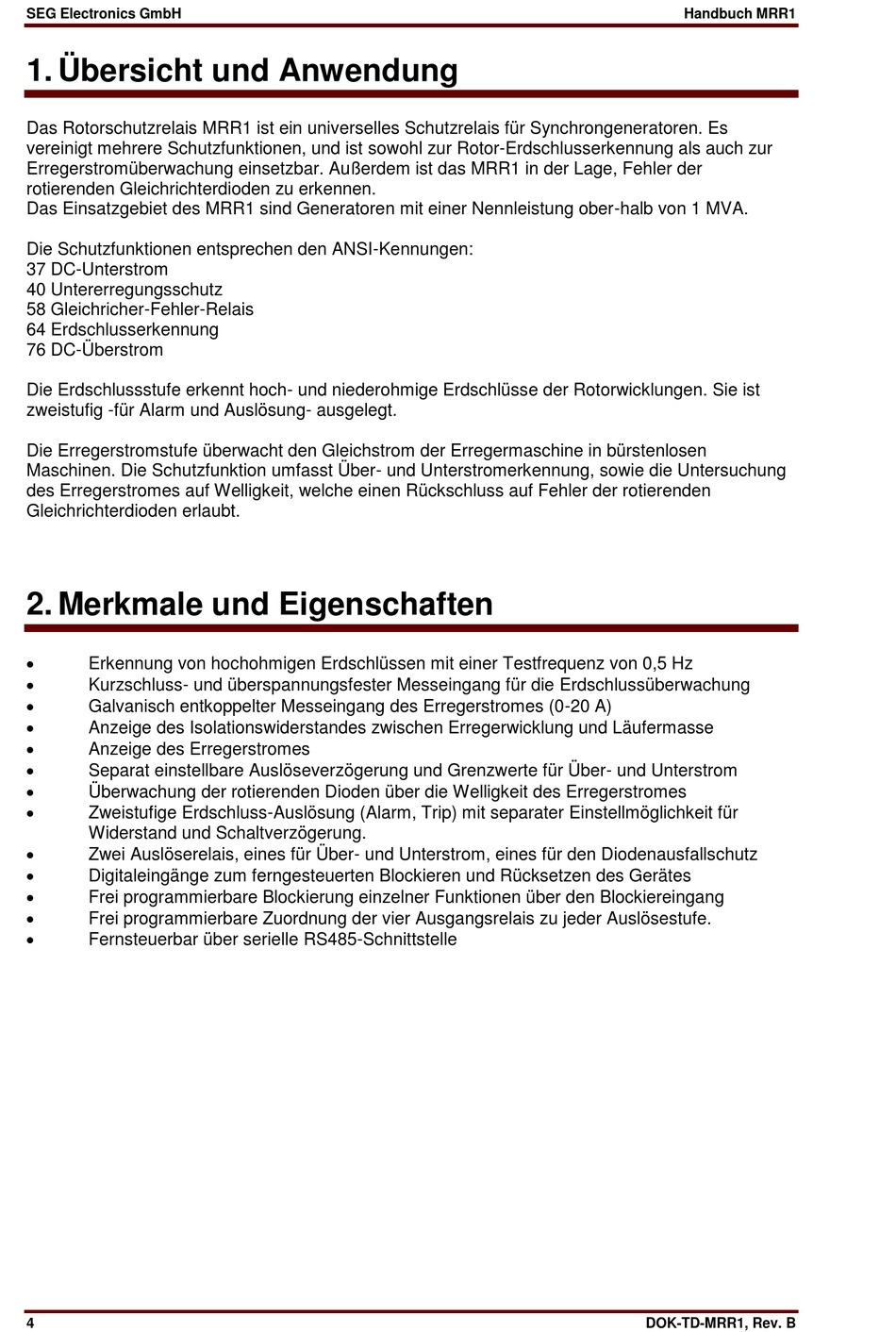

1. Übersicht und Anwendung
Das Rotorschutzrelais MRR1 ist ein universelles Schutzrelais für Synchrongeneratoren. Es
vereinigt mehrere Schutzfunktionen, und ist sowohl zur Rotor-Erdschlusserkennung als auch zur
Erregerstromüberwachung einsetzbar. Außerdem ist das MRR1 in der Lage, Fehler der
rotierenden Gleichrichterdioden zu erkennen.
Das Einsatzgebiet des MRR1 sind Generatoren mit einer Nennleistung ober-halb von 1 MVA.
Die Schutzfunktionen entsprechen den ANSI-Kennungen:
37 DC-Unterstrom
40 Untererregungsschutz
58 Gleichricher-Fehler-Relais
64 Erdschlusserkennung
76 DC-Überstrom
Die Erdschlussstufe erkennt hoch- und niederohmige Erdschlüsse der Rotorwicklungen. Sie ist
zweistufig -für Alarm und Auslösung- ausgelegt.
Die Erregerstromstufe überwacht den Gleichstrom der Erregermaschine in bürstenlosen
Maschinen. Die Schutzfunktion umfasst Über- und Unterstromerkennung, sowie die Untersuchung
des Erregerstromes auf Welligkeit, welche einen Rückschluss auf Fehler der rotierenden
Gleichrichterdioden erlaubt.

2. Merkmale und Eigenschaften


Erkennung von hochohmigen Erdschlüssen mit einer Testfrequenz von 0,5 Hz

Kurzschluss- und überspannungsfester Messeingang für die Erdschlussüberwachung

Galvanisch entkoppelter Messeingang des Erregerstromes (0-20 A)

Anzeige des Isolationswiderstandes zwischen Erregerwicklung und Läufermasse

Anzeige des Erregerstromes

Separat einstellbare Auslöseverzögerung und Grenzwerte für Über- und Unterstrom

Überwachung der rotierenden Dioden über die Welligkeit des Erregerstromes

Zweistufige Erdschluss-Auslösung (Alarm, Trip) mit separater Einstellmöglichkeit für
Widerstand und Schaltverzögerung.

Zwei Auslöserelais, eines für Über- und Unterstrom, eines für den Diodenausfallschutz

Digitaleingänge zum ferngesteuerten Blockieren und Rücksetzen des Gerätes

Frei programmierbare Blockierung einzelner Funktionen über den Blockiereingang

Frei programmierbare Zuordnung der vier Ausgangsrelais zu jeder Auslösestufe.

Fernsteuerbar über serielle RS485-Schnittstelle
