6.4.2 Beispiel einer Testschaltung

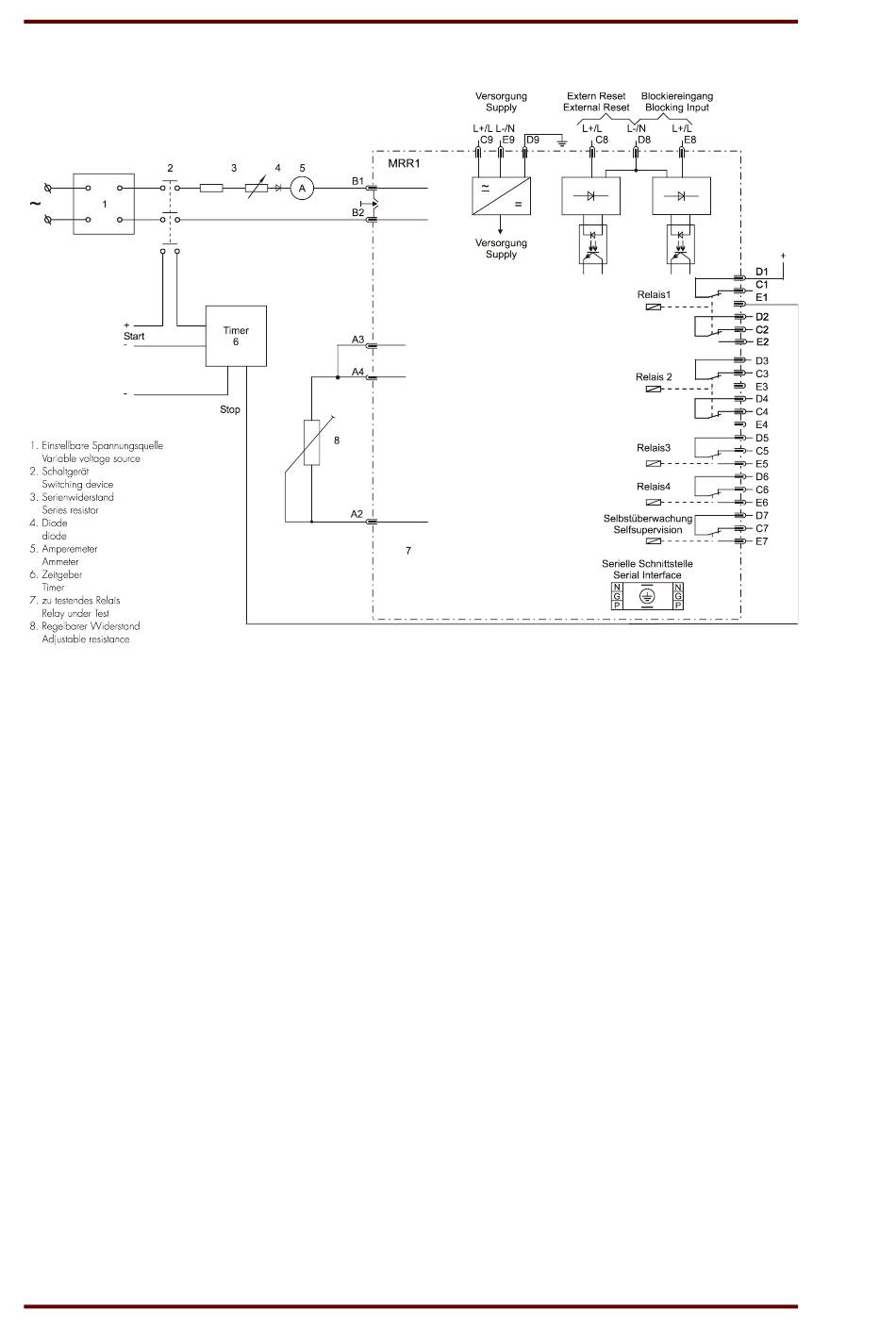

Abbildung 6.1: Testschaltung
Abb. 6.1 zeigt ein einfaches Beispiel einer Testschaltung mit regelbarer Stromquelle zum Prüfen
des Gerätes.
6.4.3 Überprüfen des Isolationsmesskreises
Zum Überprüfen des Isolationsmesskreises wird einfach ein Widerstand mit einem definierten Wert
an die Klemmen A2 - A3/A4 angeschlossen (A3 und A4 werden gebrückt.). Durch Betätigen der
Taste <SELECT/RESET> wird der Messwert R auf dem Display angezeigt. Er muss mit dem
vorgegeben Wert übereinstimmen.
