CompactLogix 5380-Steuerungen
Alle Abbildungen, Diagramme, Beispielprogramme und Aufbaubeispiele in dieser Publikation dienen ausschließlich zur Veranschaulichung. Aufgrund der
WICHTIG
unterschiedlichen Anforderungen der jeweiligen Anwendung übernimmt Rockwell Automation keine Verantwortung oder Haftung für den tatsächlichen
Einsatz der Produkte auf der Grundlage dieser Beispiele.
Informationen zur Steuerung

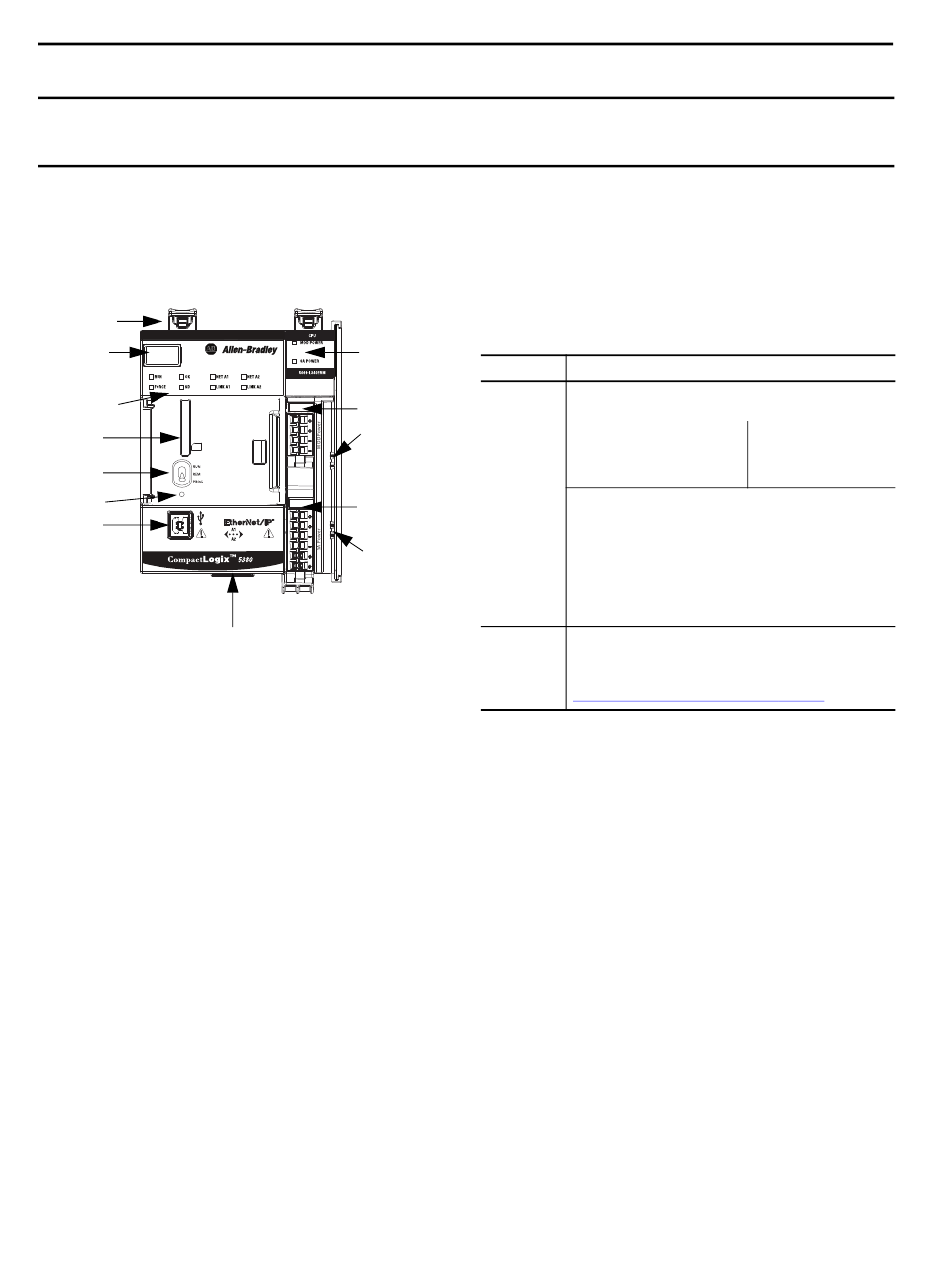

In der folgenden Abbildung ist eine CompactLogix 5380-Steuerung
dargestellt.
DIN-Schienenriegel
Vierstellige
Anzeige
Statusanzeigen
SD-Kartenein-
schub
Betriebsarten-
schalter
Reset-Schalter
USB-Anschluss
Ethernet-Ports (Unterseite der Steuerung)
6
Statusanzeigen für
Modulversorgung
und Sensor/Aktor-
Versorgung
Abnehmbare
Klemmenleiste der
MOD-Spannungs-
versorgung
Anschluss der
MOD-Sammel-
schiene
Abnehmbare Klem-
menleiste der
SA-Spannungsver-
sorgung
Anschluss der
SA-Sammelschiene
Rockwell Automation-Publikation 5069-IN013F-DE-P – Februar 2020
Erforderliche Systemkomponenten
Vergewissern Sie sich vor dem Installieren der Steuerung, dass die
folgenden Komponenten vorliegen:
Erforderliche Komponenten zum Installieren einer
CompactLogix 5380-Steuerung
Komponente
Beschreibung
Eine der folgenden abnehmbaren Klemmenleisten für jede
Spannungsversorgung:
Modul-Spannungsversorgung
(systemseitige Spannungsversorgung)
• 5069-RTB4-SCREW RTB
• 5069-RTB4-SPRING RTB
Abnehmbare
WICHTIG: Klemmleisten sind nicht im Lieferumfang von CompactLogix
Klemmenleiste
5380-Steuerungen enthalten.
(RTB)
Die abnehmbaren Klemmleisten müssen separat bestellt werden.
Die abnehmbaren Klemmenleisten sind als 5069-RTB-Sätze erhältlich.
Der 5069-RTB64-SCREW-Satz enthält die abnehmbaren Klemmenleisten
5069-RTB6-SCREW und 5069-RTB4-SCREW.
Der 5069-RTB64-SPRING-Satz enthält die abnehmbaren Klemmenleisten
5069-RTB6-SPRING und 5069-RTB4-SPRING. Es wird empfohlen, nur den
für das jeweilige System erforderlichen Klemmenleistentyp zu bestellen.
Ein Netzteil mit ausreichender Kapazität zum Bereitstellen der Modul-
Externes Netzteil
Spannungsversorgung, also systemseitiger Spannungsversorgung, für das
für Modul-
CompactLogix 5380-System.
Spannungsver-
Weitere Informationen finden Sie unter
sorgung
Hinweise zur Spannungsversorgung des Systems auf Seite
SA-Spannungsversorgung
(feldseitige Stromversorgung)
• 5069-RTB6-SCREW RTB
• 5069-RTB6-SPRING RTB
8.
