CompactLogix 5380-Steuerungen

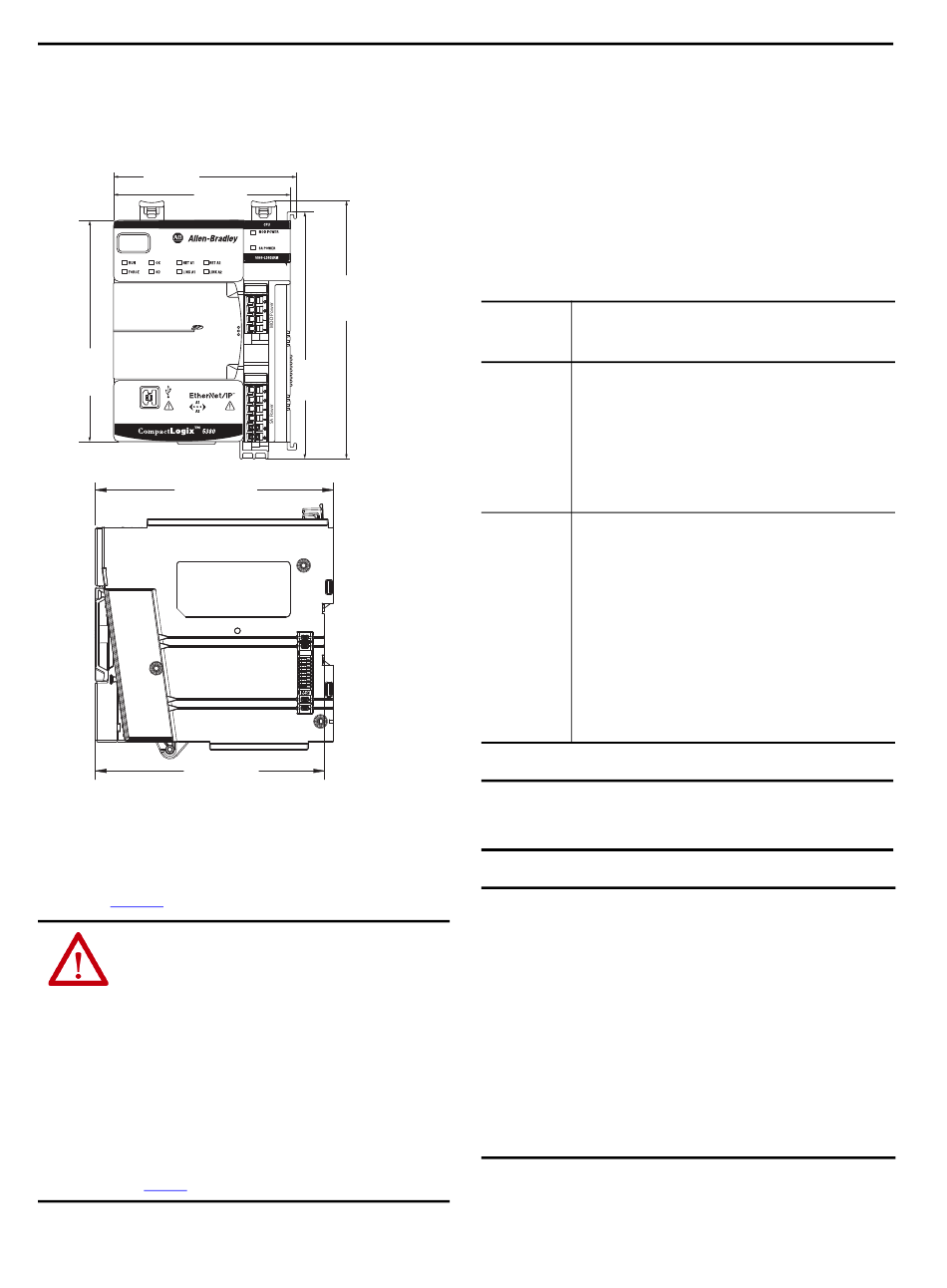

Abmessungen
Die Steuerungsabmessungen lauten wie folgt.
101,66 mm
(4,00 Zoll)
98,10 mm
(3,86 Zoll)
123,00 mm
(4,84 Zoll)
136,81 mm
(5,39 Zoll)
130,31 mm
(5,13 Zoll)
Hinweise zur Erdung
DIN-Schienen müssen gemäß den Richtlinien zur störungsfreien
Verdrahtung und Erdung von industriellen Automatisierungssystemen,
Publikation 1770-4.1, geerdet werden.
ACHTUNG: Dieses Produkt ist über die DIN-Schiene an der
Chassiserdung geerdet. Verwenden Sie verzinkte DIN-Schienen
aus chromatiertem Stahl zum Herstellen einer ordnungsgemä-
ßen Erdung. Die Verwendung anderer Materialien für die
DIN-Schienen (z. B. Aluminium oder Kunststoff), die korrodieren
oder oxydieren können oder schlechte Leiter sind, kann zu einer
nicht ordnungsgemäßen oder unterbrochenen Erdung führen.
Sichern Sie die DIN-Schiene an der Montagefläche etwa alle
200 mm und verwenden Sie entsprechende Arretierstücke. Die
DIN-Schiene muss ordnungsgemäß geerdet werden. Weitere
Informationen hierzu finden Sie in den Richtlinien zur
störungsfreien Verdrahtung und Erdung von industriellen
Automatisierungssystemen, Rockwell Automation-Publikation
1770-4.1.
8
143,97 mm
(5,67 Zoll)
137,84 mm
(5,43 Zoll)
Rockwell Automation-Publikation 5069-IN013F-DE-P – Februar 2020
Sie können die folgende DIN-Schiene verwenden:
EN50022 – 35 x 7,5 mm (1,38 x 0,30 Zoll).
Hinweise zur Spannungsversorgung des Systems
Die CompactLogix 5380-Steuerung versorgt ein CompactLogix 5380-
System über abnehmbare Klemmenleisten mit Strom, die an externen
Netzteilen angeschlossen und an der Steuerung montiert sind.
Die abnehmbaren Klemmenleisten versorgen das System wie folgt mit
Spannung.
Art der
Spannungs-
Beschreibung
versorgung
Systemseitige Spannungsversorgung, die für den Betrieb des
CompactLogix 5380-Systems verwendet wird. Die MOD-Spannungs-
versorgung erfolgt über die abnehmbare MOD-Klemmenleiste und wird
durch die MOD-Sammelschiene geleitet.
MOD-Spannungs-
• Die gesamte Dauerstromaufnahme an der MOD-Sammelschiene darf
versorgung
maximal 10 A bei 18 bis 32 V DC betragen.
• Stellen Sie sicher, dass das externe MOD-Netzteil für die gesamte
Stromaufnahme der MOD-Sammelschiene im System zuzüglich der
Einschaltstromanforderungen der MOD-Spannungsversorgung
ausgelegt ist.
Feldseitige Spannungsversorgung, die zum Betreiben feldseitiger Geräte
verwendet wird. Die SA-Spannungsversorgung erfolgt durch die
abnehmbare SA-Klemmenleiste und wird durch die SA-Sammelschiene
geleitet.
• Wenn Sie Gleichstromspannung für die SA-Spannungsversorgung ver-
wenden, darf der gesamte Dauerstrom an der MOD-Sammelschiene
maximal 10 A bei 18 bis 32 V DC betragen.
SA-Strom-
• Wenn Sie Wechselstromspannung für die SA-Spannungsversorgung
versorgung
verwenden, darf der gesamte Dauerstrom an der MOD-Sammel-
schiene maximal 10 A bei 18 bis 240 V AC betragen.
• Mit einem 5069-FPD-Feldstromverteiler können Sie in einem
CompactLogix 5380-System weitere SA-Sammelschienen einrichten.
• Stellen Sie sicher, dass das externe SA-Netzteil für die gesamte
SA-Stromaufnahme im System ausgelegt ist, darunter die
kombinierten Anforderungen an alle angeschlossenen Module.
WICHTIG
CompactLogix 5380-Steuerungen sind nicht mit einem
integrierten Netzteil ausgestattet, das das System mit
Spannung versorgt.
WICHTIG
Sie können Spannung von einem externen Netzteil an MOD-
und SA-Versorgungsanschlüssen anlegen. Es wird dringend
empfohlen, separate externe Netzteile für die MOD- und die
SA-Spannungsversorgung zu verwenden.
Durch die Verwendung separater externer Netzteile können
unerwünschte Folgen vermieden werden, die bei Verwendung
von nur einem Netzteil auftreten können.
Wenn Sie separate externe Netzteile verwenden, beeinträchtigt
der Ausfall eines der externen Netzteile nicht die Spannungs-
versorgung durch das andere Netzteil. Wenn beispielsweise bei
Verwendung separater externer Netzteile die SA-Spannungs-
versorgung unterbrochen wird, bleibt die MOD-Spannungsversor-
gung der Compact 5000-E/A-Module erhalten.
