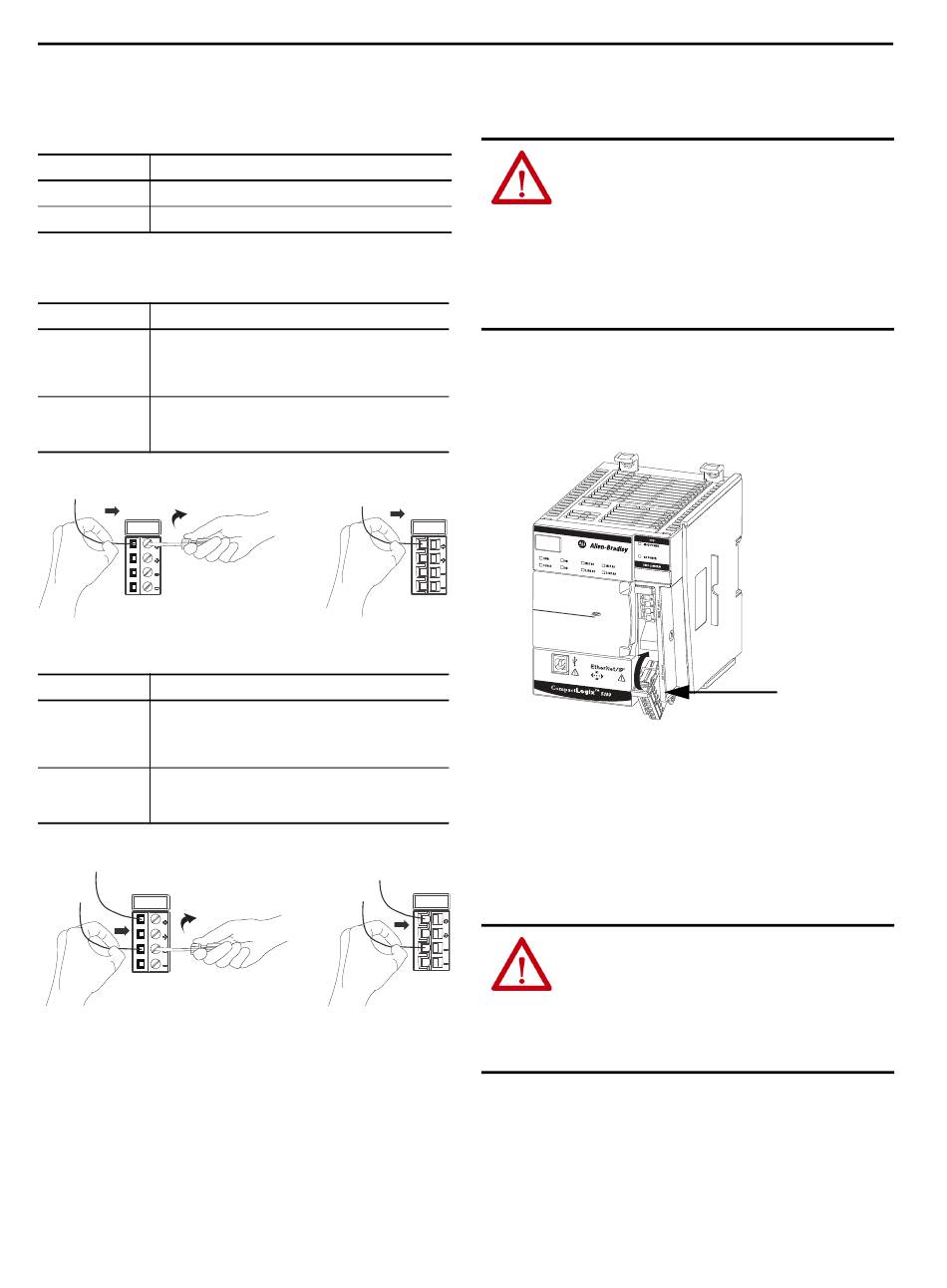

CompactLogix 5380-Steuerungen
1. Stellen Sie sicher, dass das externe Netzteil spannungslos ist.
2. Isolieren Sie die Drähte ab, die Sie an die abnehmbare
Klemmenleiste anschließen.
RTB-Typ
Aktion
Schraube
Isolieren Sie die Drähte ab (12 mm (0,47 Zoll)).
Feder
Isolieren Sie die Drähte ab (10 mm (0,39 Zoll)).
3. Schließen Sie den 24 V DC (+)-Draht des externen Netzteils
an die erste MOD(+)-Klemme an.
RTB-Typ
Aktion
1. Führen Sie den Draht in die Klemme ein.
2. Drehen Sie die Schraube im Uhrzeigersinn, um die Klemme auf
Schraube
dem Draht festzuziehen. Ziehen Sie die Schraube mit 0,4 Nm
fest.
Drücken Sie den Draht in die Klemme.
Feder
Crimpen Sie, falls erforderlich, eine Aderendhülse auf den Draht und
führen Sie diese ein.
Abnehmbare Klemmenleiste 5069-RTB4-SCREW
4. Schließen Sie den 24 V DC (–)-Draht des externen Netzteils
an die erste MOD(–)-Klemme an.
RTB-Typ
Aktion
1. Führen Sie den Draht in die Klemme ein.
2. Drehen Sie die Schraube im Uhrzeigersinn, um die Klemme auf
Schraube
dem Draht festzuziehen. Ziehen Sie die Schraube mit 0,4 Nm
fest.
Drücken Sie den Draht in die Klemme.
Feder
Crimpen Sie, falls erforderlich, eine Aderendhülse auf den Draht und
führen Sie diese ein.
Abnehmbare Klemmenleiste 5069-RTB4-SCREW
10
Abnehmbare Klemmenleiste
5069-RTB4-SPRING
Abnehmbare Klemmenleiste
5069-RTB4-SPRING
Rockwell Automation-Publikation 5069-IN013F-DE-P – Februar 2020
Installieren der abnehmbaren Klemmenleiste für die
SA-Spannungsversorgung
WARNUNG: Wenn Sie die abnehmbare Klemmenleiste (RTB)
anschließen oder trennen, während Spannung anliegt, kann ein
elektrischer Lichtbogen entstehen. In Gefahrenbereichen kann
dadurch eine Explosion hervorgerufen werden.
Die abnehmbare Klemmenleiste darf nicht unter Spannung
gezogen bzw. gesteckt werden. Verbinden oder trennen Sie die
abnehmbare Klemmenleiste nicht bei eingeschalteter
Spannungsversorgung. Achten Sie vor dem Fortfahren darauf,
dass die Spannungsversorgung unterbrochen ist.
1. Haken Sie die Unterseite der abnehmbaren Klemmenleiste für
die SA-Spannungsversorgung an der Steuerung ein.
2. Drücken Sie die abnehmbare Klemmenleiste gegen die
Steuerung, bis ein Einrasten zu hören ist.
3. Drücken Sie den Griff der abnehmbaren Klemmenleiste gegen
die abnehmbare Klemmenleiste, bis ein weiteres Einrasten zu
hören ist.
Anschließen der SA-Gleichspannungsversorgung
Stellen Sie sicher, dass die externe Gleichstromquelle ausreichend
dimensioniert ist, bevor Sie sie an die abnehmbare Klemmenleiste für
die SA-Spannungsversorgung anschließen.
WARNUNG: Wenn Sie die Verdrahtung anschließen oder trennen,
während die feldseitige Spannungsversorgung eingeschaltet ist,
kann ein elektrischer Lichtbogen entstehen. In Gefahrenbereichen
kann dadurch eine Explosion hervorgerufen werden. Stellen Sie
zunächst sicher, dass die Spannungsversorgung unterbrochen
wurde oder dass es sich um einen nicht explosionsgefährdeten
Bereich handelt.
1. Vergewissern Sie sich, dass die MOD- und SA-
Versorgungsquellen ausgeschaltet sind.
Abnehmbare Klemmen-
leiste der SA-Spannungs-
versorgung
