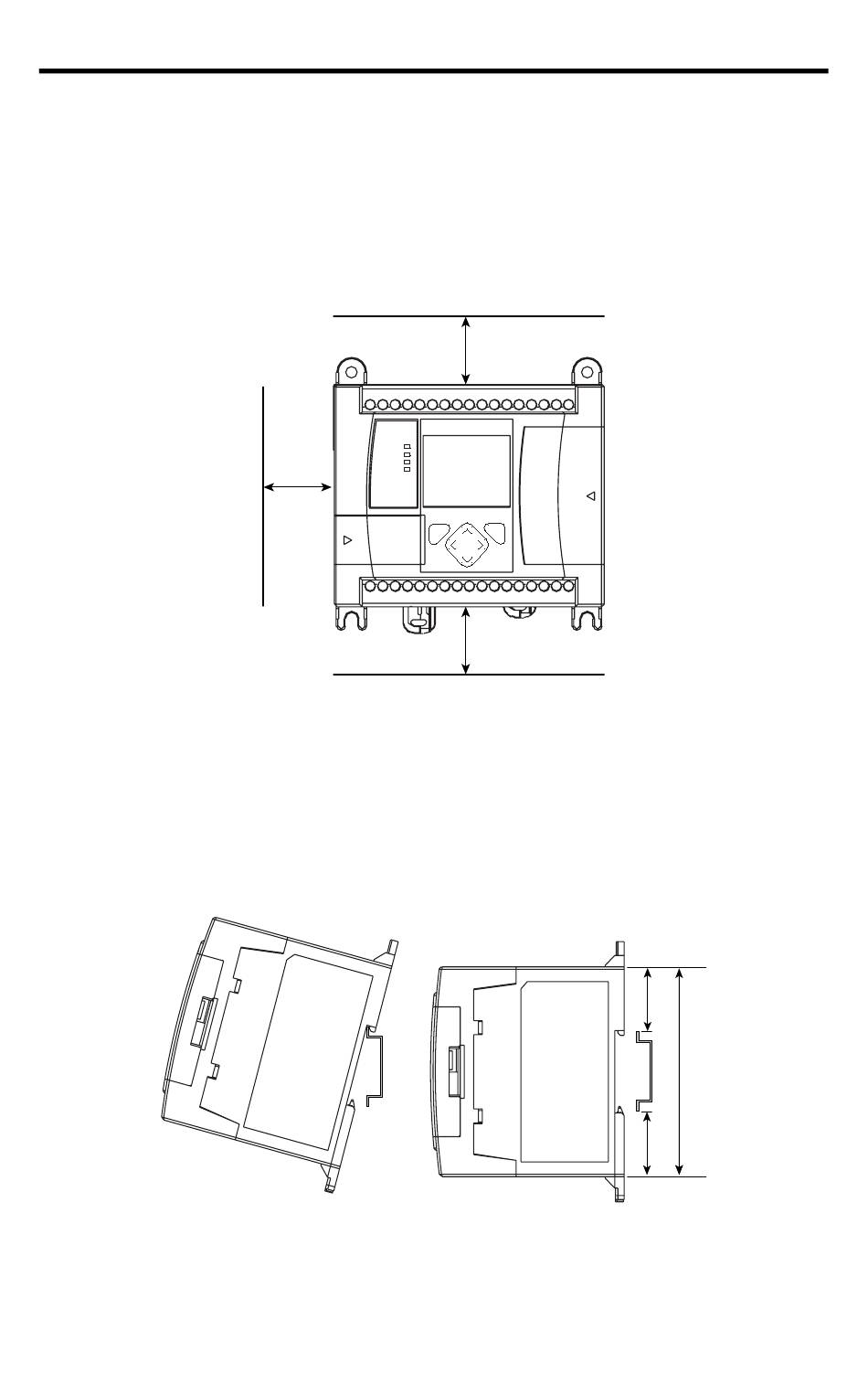

Abstände zur Steuerung
Die Steuerung wird waagerecht eingebaut, wobei sich die E/A-Erweiterung rechts
von der Steuerung befindet. Mit Ausnahme der rechten Seite ist ein Mindestabstand
von 50 mm vorzusehen, um eine ausreichende Belüftung zu gewährleisten (siehe
Abb. unten).
Montage auf einer DIN-Schiene
Die maximale Ausladung des DIN-Schienenriegels beträgt 14 mm in der offenen
Stellung. Für den Ausbau der Steuerung ist ein Flachkopfschraubendreher
erforderlich. Die Steuerung kann auf DIN-Schienen des Typs EN50022-35x7,5 oder
EN50022-35x15 montiert werden. Die Einbaumaße der DIN-Schienen sind
nachfolgend aufgeführt.
