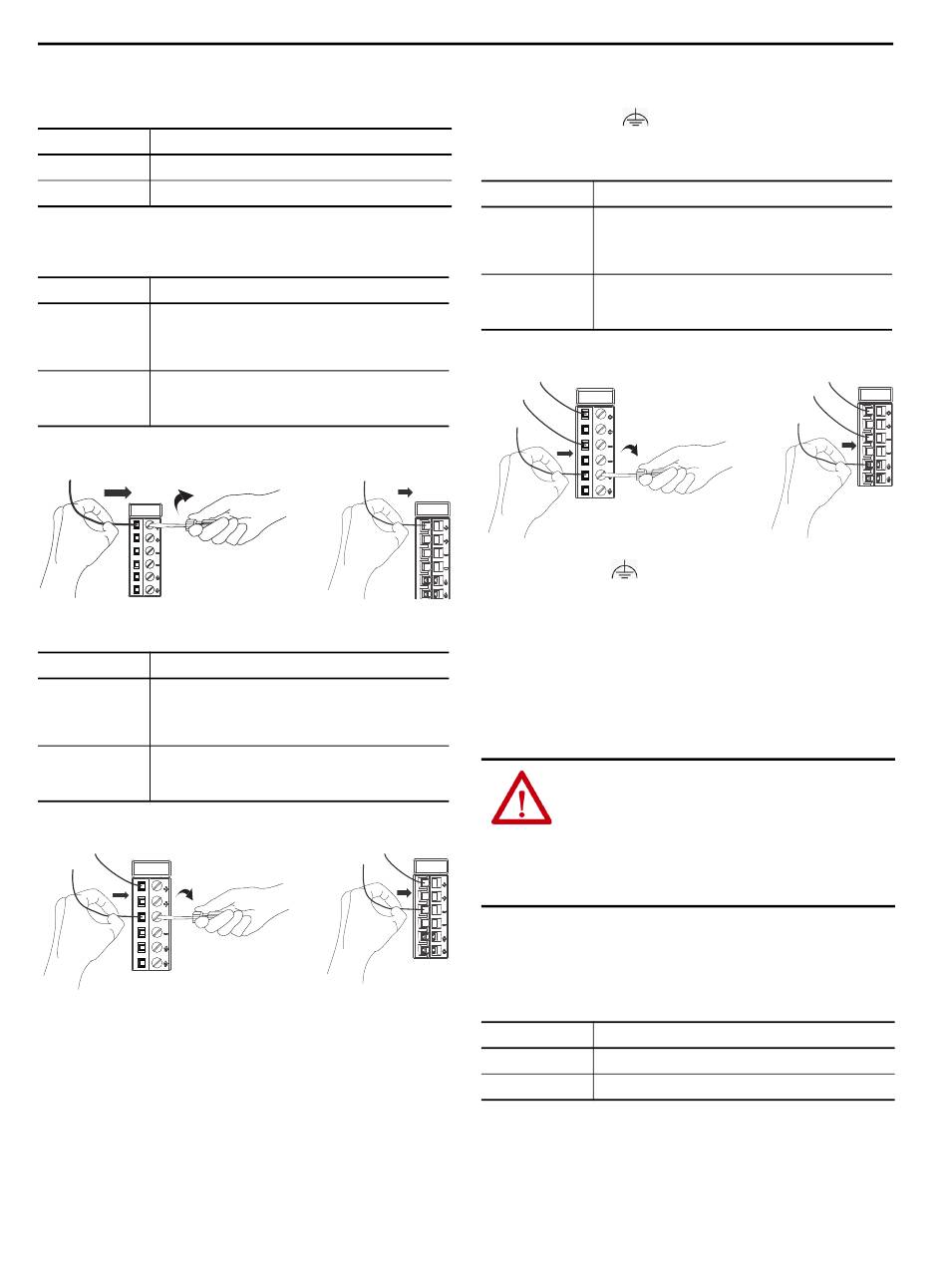

2. Isolieren Sie die Drähte ab, die Sie an die abnehmbare
Klemmenleiste anschließen.
RTB-Typ
Aktion
Schraube
Isolieren Sie die Drähte ab (12 mm (0,47 Zoll)).
Feder
Isolieren Sie die Drähte ab (10 mm (0,39 Zoll)).
3. Schließen Sie den DC(+)-Draht vom externen DC-Netzteil
an die erste SA (+)-Klemme an.
RTB-Typ
Aktion
1. Führen Sie den Draht in die Klemme ein.
2. Drehen Sie die Schraube im Uhrzeigersinn, um die Klemme auf
Schraube
dem Draht festzuziehen. Ziehen Sie die Schraube mit 0,4 Nm
fest.
Drücken Sie den Draht in die Klemme.
Feder
Crimpen Sie, falls erforderlich, eine Aderendhülse auf den Draht und
führen Sie diese ein.
Abnehmbare Klemmenleiste 5069-RTB6-SCREW
4. Schließen Sie den DC(–)-Draht vom externen
SA-DC-Netzteil an die erste SA(–)-Klemme an.
RTB-Typ
Aktion
1. Führen Sie den Draht in die Klemme ein.
2. Drehen Sie die Schraube im Uhrzeigersinn, um die Klemme auf
Schraube
dem Draht festzuziehen. Ziehen Sie die Schraube mit 0,4 Nm
fest.
Drücken Sie den Draht in die Klemme.
Feder
Crimpen Sie, falls erforderlich, eine Aderendhülse auf den Draht und
führen Sie diese ein.
Abnehmbare Klemmenleiste 5069-RTB6-SCREW
Abnehmbare Klemmenleiste
5069-RTB6-SPRING
Abnehmbare Klemmenleiste
5069-RTB6-SPRING
Rockwell Automation-Publikation 5069-IN013F-DE-P – Februar 2020
5. Verbinden Sie eine Erdungsstelle über einen Draht mit der
ersten Erdung (
) an der abnehmbaren Klemmenleiste.
Die Erdungsstelle kann das externe SA-Netzteil, die DIN-
Schiene oder eine andere Erdungsstelle sein.
RTB-Typ
Aktion
1. Führen Sie den Draht in die Klemme ein.
2. Drehen Sie die Schraube im Uhrzeigersinn, um die Klemme auf
Schraube
dem Draht festzuziehen. Ziehen Sie die Schraube mit 0,4 Nm
fest.
Drücken Sie den Draht in die Klemme.
Feder
Crimpen Sie, falls erforderlich, eine Aderendhülse auf den Draht und
führen Sie diese ein.
Abnehmbare Klemmenleiste 5069-RTB6-SCREW
Das Symbol
kennzeichnet eine Erdungsklemme, die für
funktionale Zwecke einen Pfad mit niedriger Impedanz zwischen
TIPP
elektrischen Stromkreisen und Erdung sowie eine höhere Störfestigkeit
bietet. Diese Verbindung ist aus funktionalen Gründen erforderlich.
Anschließen der SA-Wechselspannungsversorgung
Stellen Sie sicher, dass die externe Gleichstromquelle ausreichend
dimensioniert ist, bevor Sie sie an die abnehmbare Klemmenleiste für
die SA-Spannungsversorgung anschließen.
WARNUNG: Wenn Sie die Verdrahtung anschließen oder trennen,
während die feldseitige Spannungsversorgung eingeschaltet ist,
kann ein elektrischer Lichtbogen entstehen. In Gefahrenbereichen
kann dadurch eine Explosion hervorgerufen werden. Stellen Sie
zunächst sicher, dass die Spannungsversorgung unterbrochen
wurde oder dass es sich um einen nicht explosionsgefährdeten
Bereich handelt.
1. Stellen Sie sicher, dass die externe SA-Stromquelle
spannungslos ist.
2. Isolieren Sie die Drähte ab, die Sie an die abnehmbare
Klemmenleiste anschließen.
RTB-Typ
Aktion
Schraube
Isolieren Sie die Drähte ab (12 mm (0,47 Zoll)).
Feder
Isolieren Sie die Drähte ab (10 mm (0,39 Zoll)).
CompactLogix 5380-Steuerungen
Abnehmbare Klemmenleiste
5069-RTB6-SPRING
11
