Erforderliche Komponenten zum Installieren einer
CompactLogix 5380-Steuerung
Komponente Beschreibung
Ein Netzteil mit ausreichender Kapazität zum Bereitstellen der
Externes Netzteil
SA-Spannungsversorgung, also feldseitiger Spannungsversorgung, für das
für SA-Span-
CompactLogix 5380-System.
nungsversor-
gung (Sensor/ Weitere Informationen finden Sie unter
Aktor)
Spannungsversorgung des Systems auf Seite
Verwenden Sie die folgenden Werkzeuge zum Verdrahten der
abnehmbaren Klemmenleisten:
• Schraubendreher
• Abisolierzange
Werkzeuge
• Drähte
Informationen zu den verfügbaren Leiterquerschnitten und zu den
Abisolierlängen finden Sie unter
Kompatible verzinkte, chromatierte DIN-Stahlschiene.
DIN-Schiene
Sie können die folgende DIN-Schiene verwenden: EN50022 – 35 x 7,5 mm
(1,38 x 0,30 Zoll).
Komponenten Wenn Ihre CompactLogix 5380-Steuerung in einem EtherNet/IP-Netzwerk
des EtherNet/ betrieben wird, müssen Sie das Netzwerk und alle erforderlichen
IP-Netzwerks Komponenten installieren.
Sie können die folgende Software mit Ihrer Steuerung verwenden:
• BOOTP DHCP-EtherNet/IP-Inbetriebnahmewerkzeug – Wir empfehlen
die Verwendung von Version 3.02.00 oder höher.
• Anwendung Logix Designer:
– Version 28.00.00 oder höher – 5069-L320ER, 5069-L340ERM
– Version 29.00.00 oder höher – 5069-L306ER, 5069-L306ERM
5069-L310ER, 5069-L310ER-NSE, 5069-L310ERM, 5069-L320ERM,
5069-L320ERMK, 5069-L330ER, 5069-L330ERM, 5069-L330ERMK,
5069-L340ER
– Version 30.00.00 oder höher – 5069-L350ERM, 5069-L350ERMK,
5069-L380ERM, 5069-L3100ERM
– Version 33.00.00 oder höher – 5069-L320ERP, 5069-L340ERP
• Software RSLinx® Classic – Mindestversion basiert auf der mit der
Steuerung verwendeten Version von Logix Designer.
– Version 3.80.00 oder höher mit Anwendung Logix Designer,
Version 28
Software
– Version 3.81.00 oder höher mit Anwendung Logix Designer,
Version 29.00.00 oder höher
• Software FactoryTalk® Linx – Mindestversion basiert auf der mit der
Steuerung verwendeten Version von Logix Designer.
– Version 6.00.00 oder höher mit Anwendung Logix Designer,
Version 31.01.01
– Version 6.10.00 oder höher mit Anwendung Logix Designer,
Version 32.01.00
– Version 6.20.00 oder höher mit Anwendung Logix Designer,
Version 33.00.00
Wenn Sie die Steuerung installieren, verwenden Sie eines dieser
Software-Tools, um der Steuerung eine IP-Adresse zuzuordnen. Weitere
Informationen finden Sie unter
Seite 13.
Weitere Informationen über die Verwendung der Software nach dem
Installieren der Steuerung finden Sie in den unter
Seite 17 aufgeführten Publikationen.
Hinweise zur
8.
Spezifikationen auf Seite 16.
Festlegen der IP-Adressen im Netzwerk auf
Weitere Information auf
Rockwell Automation-Publikation 5069-IN013F-DE-P – Februar 2020

Systemplanung

Gehen Sie bei der Planung des Systems nach der folgenden Leitlinie
vor:
• Sie müssen die DIN-Schiene horizontal montieren.
Rockwell Automation unterstützt keine vertikal installierten
CompactLogix 5380-Systeme.
• Die Steuerung befindet sich im System ganz links außen.
• Lokale Compact 5000-E/A-Module werden rechts neben der
Steuerung installiert.
Die Anzahl der unterstützten lokalen E/A-Module variiert
abhängig von der Bestellnummer der Steuerung.
• Vor dem Einschalten der Spannungsversorgung ist
sicherzustellen, dass das Abschlussmodul am äußersten rechten
Compact 5000-E/A-Modul des Systems angebracht ist.
ACHTUNG: Entsorgen Sie das Abschlussmodul nicht.
Schützen Sie mit diesem die freiliegenden Anschlüsse
des letzten Moduls auf der DIN-Schiene. Andernfalls
besteht die Gefahr von Schäden an der Einrichtung oder
Personenschäden durch Stromschlag.

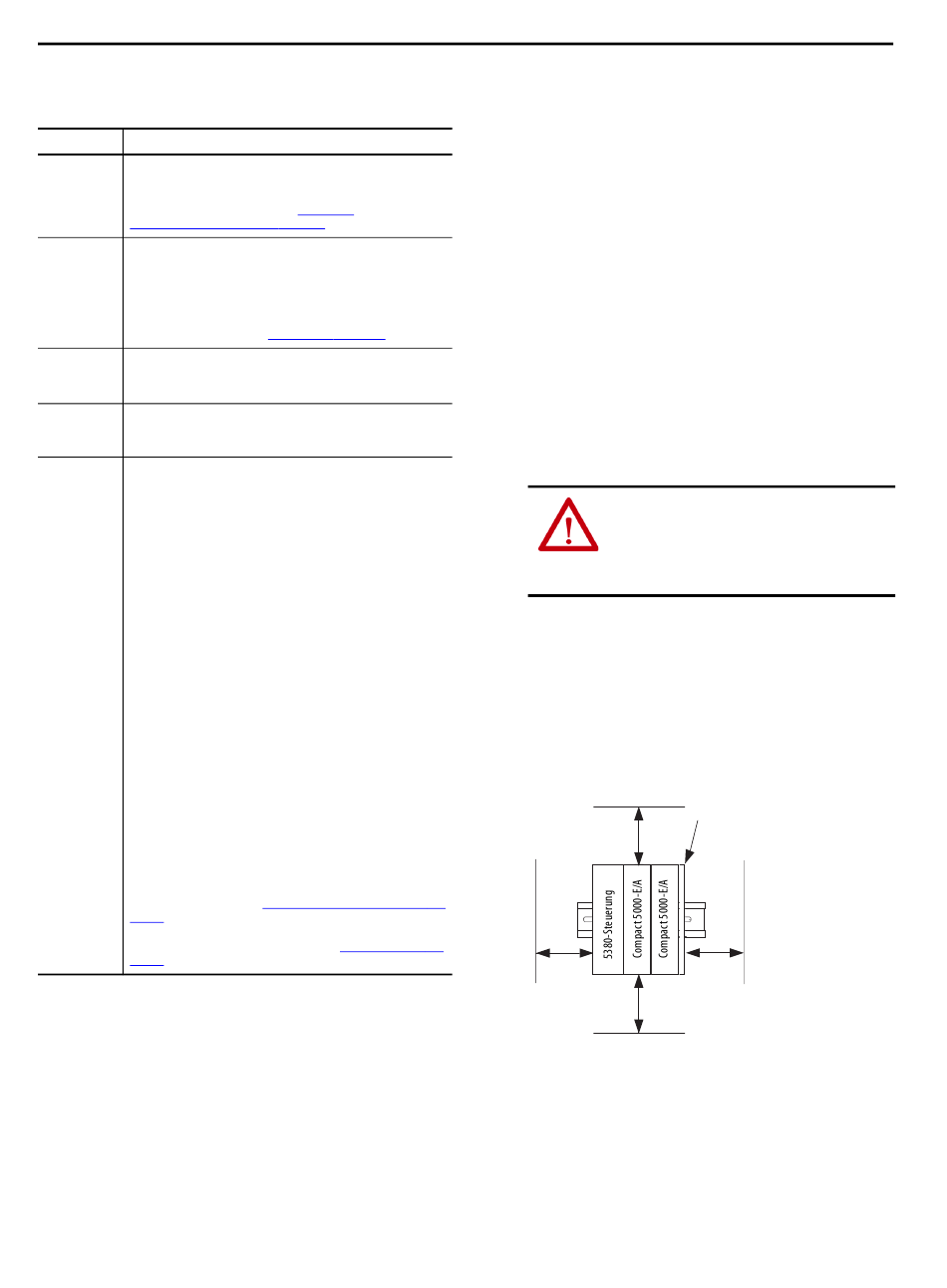

Abstand
Halten Sie einen Abstand zu den Gehäusewänden, Kabelkanälen und
angrenzenden Geräten ein.
Der Mindestabstand auf allen Seiten des CompactLogix 5380-Systems
variiert abhängig von der Betriebstemperatur wie folgt:
• 50,80 mm bei 55 °C
• 101,66 mm bei 60 °C
Oben
Seite
Unten
CompactLogix 5380-Steuerungen
Abschlussmodul
Seite
