7. Elektroanschluss

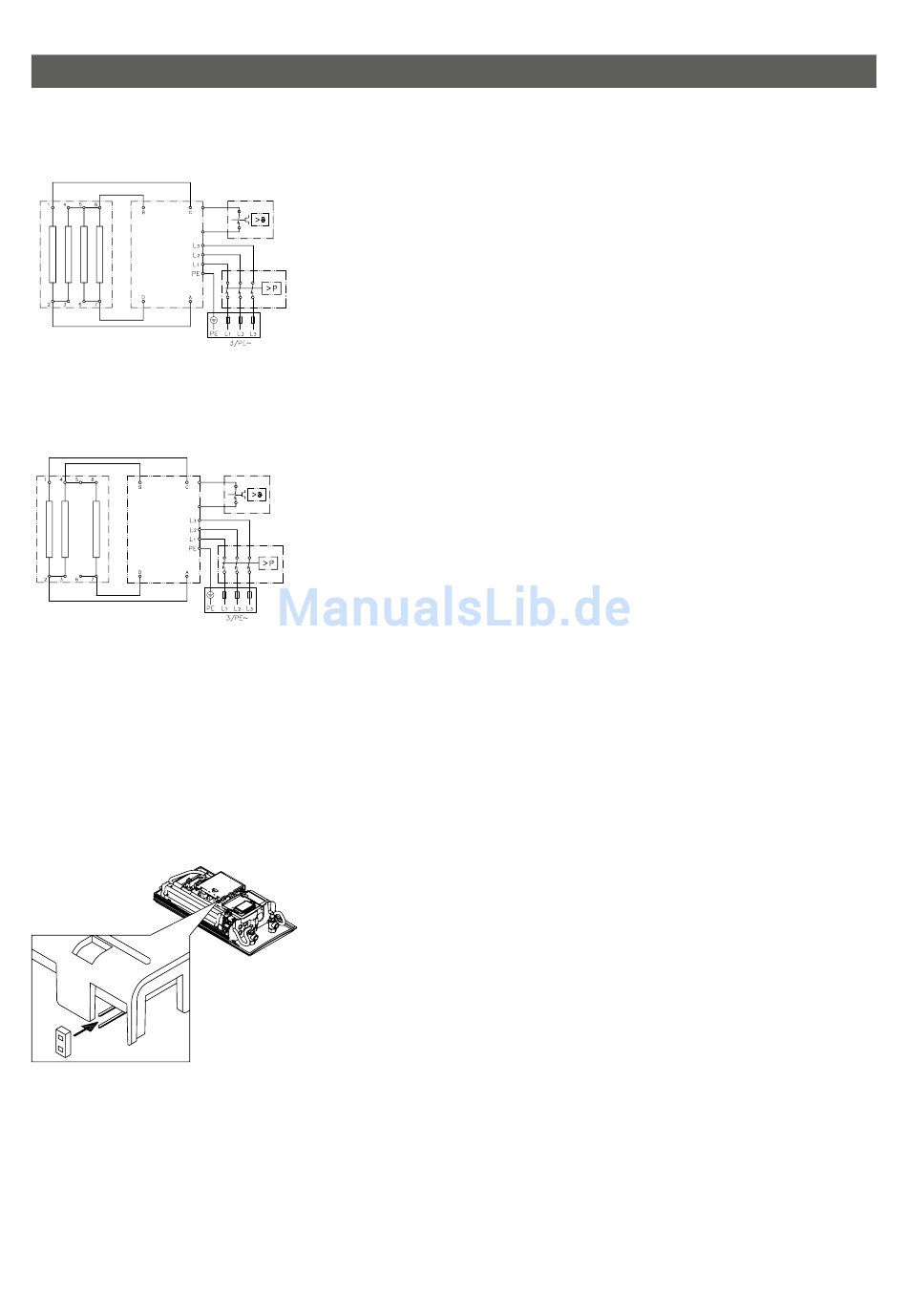

Schaltplan DCX
2
1
Schaltplan DCX 13
2
1
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperatur begrenzer STB
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen
5
• Technische Daten und Angaben auf Typenschild
• Gerät an den Schutzleiter anschließen!
3
4
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das
Gerät muss an den Schutzleiter angeschlossen werden.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
5
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer Kontakt
öffnungsweite von mindestens 3 mm pro Pol vorzusehen (z.B. über Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit
3
einem dem Gerätenennstrom an ge passten Auslösestrom zu montieren.
4
Lastabwurfrelais
Beim Anschluss weiterer Dreh strom geräte kann ein Last abwurfrelais für elektronische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L
Um im niedrigen Leistungsbereich des Durchlauferhitzers (niedrige Temperatur und
geringer Durchfluss) ein mögliches Flackern des Lastabwurfrelais zu vermeiden kann
die Betriebsart »Lastabwurfrelais« aktiviert werden:
• Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen)
• Brücke auf die Leistungselektronik aufstecken (siehe Bild)
• Gerät wieder in Betrieb nehmen
11
CLAGE
angeschlossen werden.
2
