2.3
Принцип работы

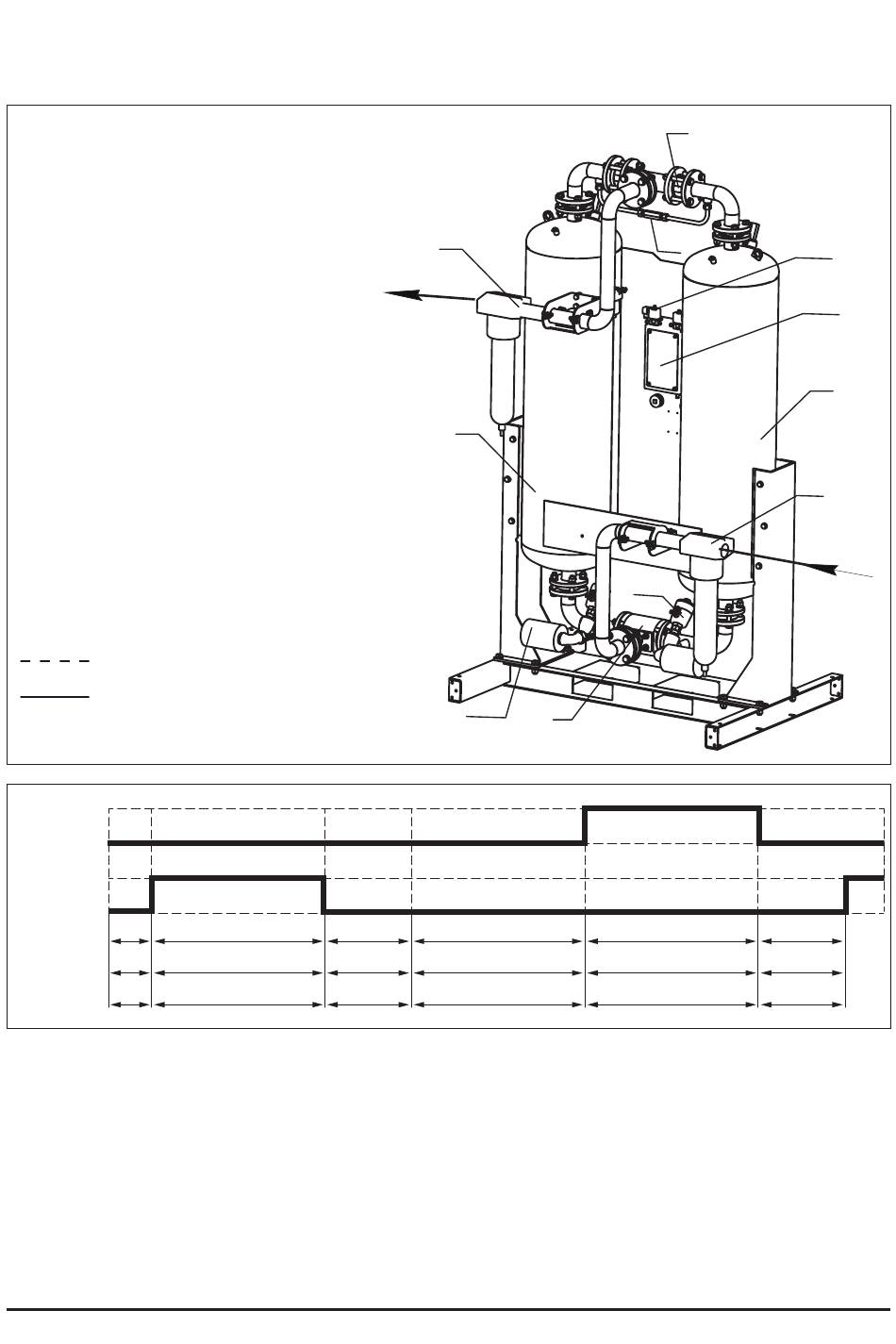

Рис. 2.3.1 Общий вид осушителя
1. Клапан перепускной
2. Колонна правая
3. Клапан обратный
4. Колонна левая
5. Клапан электромагнитный
6. Глушитель
7. Форсунка
8. Фильтр-сепаратор
9. Фильтр воздущный
10. Клапан электромагнитный PV2/PV4
11. Контроллер
12. Датчик точки росы (внутри корпуса)
Воздух для осушки
Осушаемый воздух
PV4
PV2
15 sec
ADX20 - ADX90
ADX125 - ADX250 30 sec
Delay
Рис. 2.3.2 Циклограмма открытия и закрытия электромагнитных пневматических клапанов (PV)
PV4 – электромагнитный клапан левой колонны
PV2 – электромагнитный клапан правой колонны
Во время запуска оба электромагнитных клапана РV2 и РV4 закрыты.
Фаза A. Электромагнитный клапан PV2 срабатывает и в колонне 2 снижается давление до
атмосферного. Перепускной клапан 1 переключается на закрытие колонны 2 (так как в этой
колонне нет давления). Входной поток сжатого воздуха направляется в колонну 4, в которой
адсорбирующий материал поглощает влагу до необходимого параметра.
COMPRAG серия ADX-F-PDP
270 sec 30 sec
240 sec 60 sec
A B
9
2
6
1
270 sec
240 sec
E
3
7
10
270 sec 30 sec
240 sec 60 sec
C D
5
11
12
4
8
