2.3 Funktionsweise

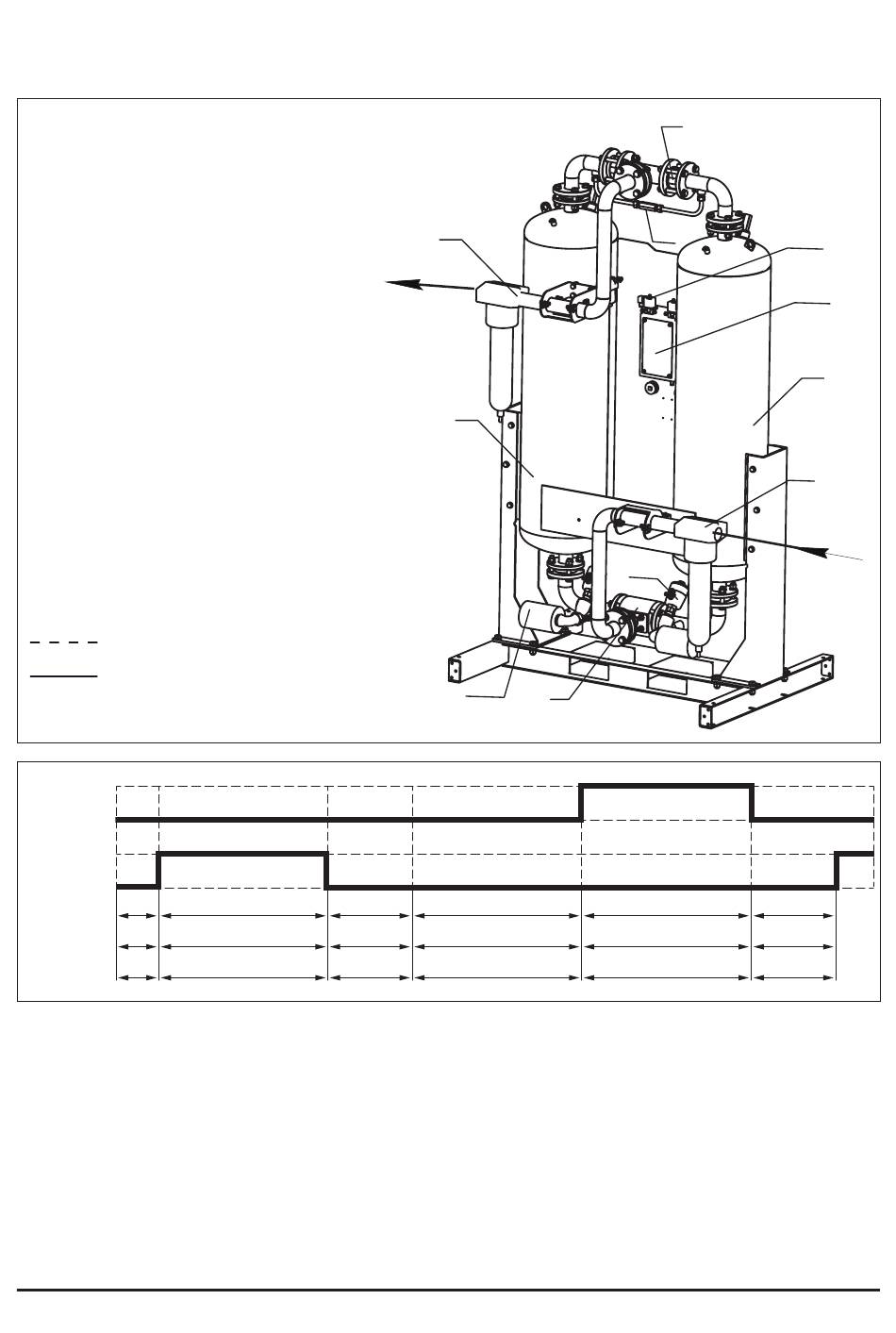

Abb. 2.3 Flussdiagramm des Trockners
1.
Bypassventil.
2.
Adsorptionsbehälter rechts.
3.
Rückschlagventil.
4.
Adsorptionsbehälter links.
5.
Magnetventil (PV)
6.
Schalldämpfer
7.
Injektor
8.
Zyklon-Kondensatabscheider
9.
Druckluftfilter Grobfiltration
10. Magnetventil PV2/PV4
11. Steuerung
12. Taupunktsensor (im Elektroschrank)
Zu trocknende Luft
Getrocknete Luft
PV4
PV2
15 sec
ADX20 - ADX90
ADX125 - ADX250
30 sec
Delay
Ablaufdiagramm für das Öffnen und Schließen der elektromagnetischen Pneumatikventile (PV) 5.
PV4 – Magnetventil des linken Adsorptionsbehälters
PV2 – Magnetventil des rechten Adsorptionsbehälters
Während der Inbetriebnahme sind beide Magnetventile PV2 und PV4 geschlossen.
Phase A. Magnetventil PV2 wird betätigt, sodass der Druck in Adsorptionsbehälter 2 bis auf Umge-
bungsdruck abfällt. Bypassventil 1 schaltet um und schließt Adsorptionsbehälter 2 (weil dieser Ad-
sorptionsbehälter nicht unter Druck steht). Die einströmende Druckluft wird in Adsorptionsbehälter
4 geleitet, wo das Adsorptionsmittel die Feuchtigkeit bis auf den erforderlichen eingestellten Anteil
adsorbiert. Ein Teil der trockenen Luft gelangt durch den Injektor 7 vom Adsorptionsbehälter 4 in den
30
270 sec
30 sec
240 sec
60 sec
A
B
9
2
6
1
270 sec
240 sec
E
3
7
10
270 sec
30 sec
240 sec
60 sec
C
D
Version 1.0
5
11
12
4
8
