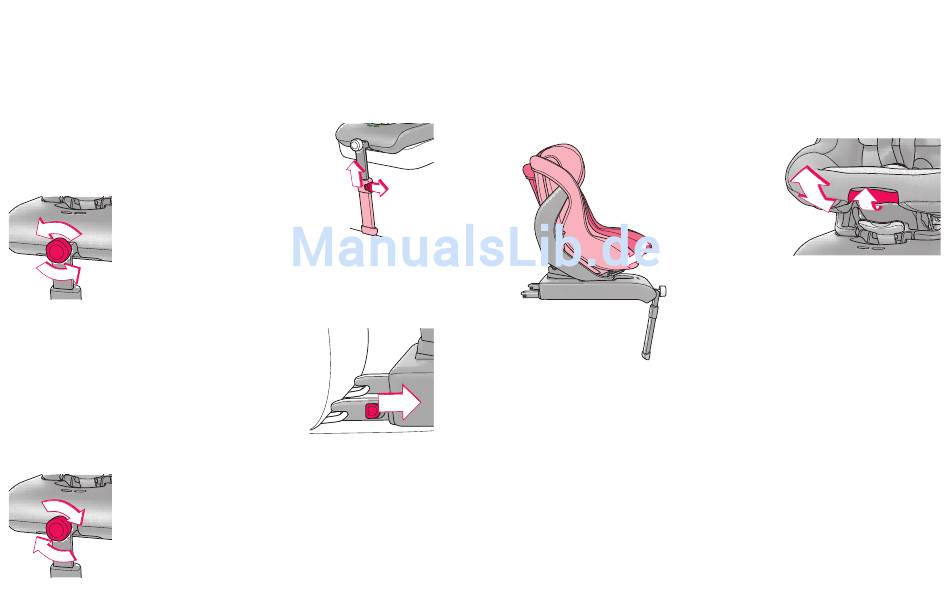

_ AUSBAU DES COnCORD ULTimAX
Für einen leichteren Ausbau des CONCORD ULTIMAX empfehlen wir zunächst die
Sitzschale (a) abzunehmen (siehe „ABNEHMEN DER SITZSCHALE").
Der Aus- und Einbau des COnCORD ULTimAX erfolgt immer ohne Kind!
Schieben Sie den Bedienknopf (09) nach außen und führen
Sie den Stützfuß (10) in die oberste Position.
Drehen Sie den Bedienknopf ISOFIX
SYSTEM (08) auf der Vorderseite der
CONCORD ULTIMAX ISOFIX-Basis nach
links und bewegen sie die Basis nach
vorn.
Ziehen Sie die Entriegelungsknöpfe ISOFIX SYSTEM (13)
links und rechts an der Basis nach vorn, so dass sich die
ISOFIX-Adapter (15) von den Aufnahmen lösen und die
Basis nach vorn herausspringt.
Heben Sie den CONCORD ULTIMAX vom Fahrzeugsitz.
Drehen Sie den Bedienknopf ISOFIX SYSTEM (08) solange nach
rechts, bis die ISOFIX-Adapter (15) vollständig eingefahren
sind.
14
_ VERWEnDUng DER nEigUngSAnPASSUng
ACHTUNG!
• Die Neigungsanpassung darf nur beim Einbau in Fahrtrichtung (von 9 - 18 kg)
verwendet werden.
• Der Sitz darf rückwärtsgerichtet nur in Aufrechtstellung verwendet werden!
Drehen Sie den Bedienhebel der Neigungs-
anpassung (05) vorn an der Sitzschale nach
oben und bringen Sie die Sitzschale in die
gewünschte Position. Durch Loslassen des
Bedienhebels (05) wird die Sitzschale arretiert.
15
