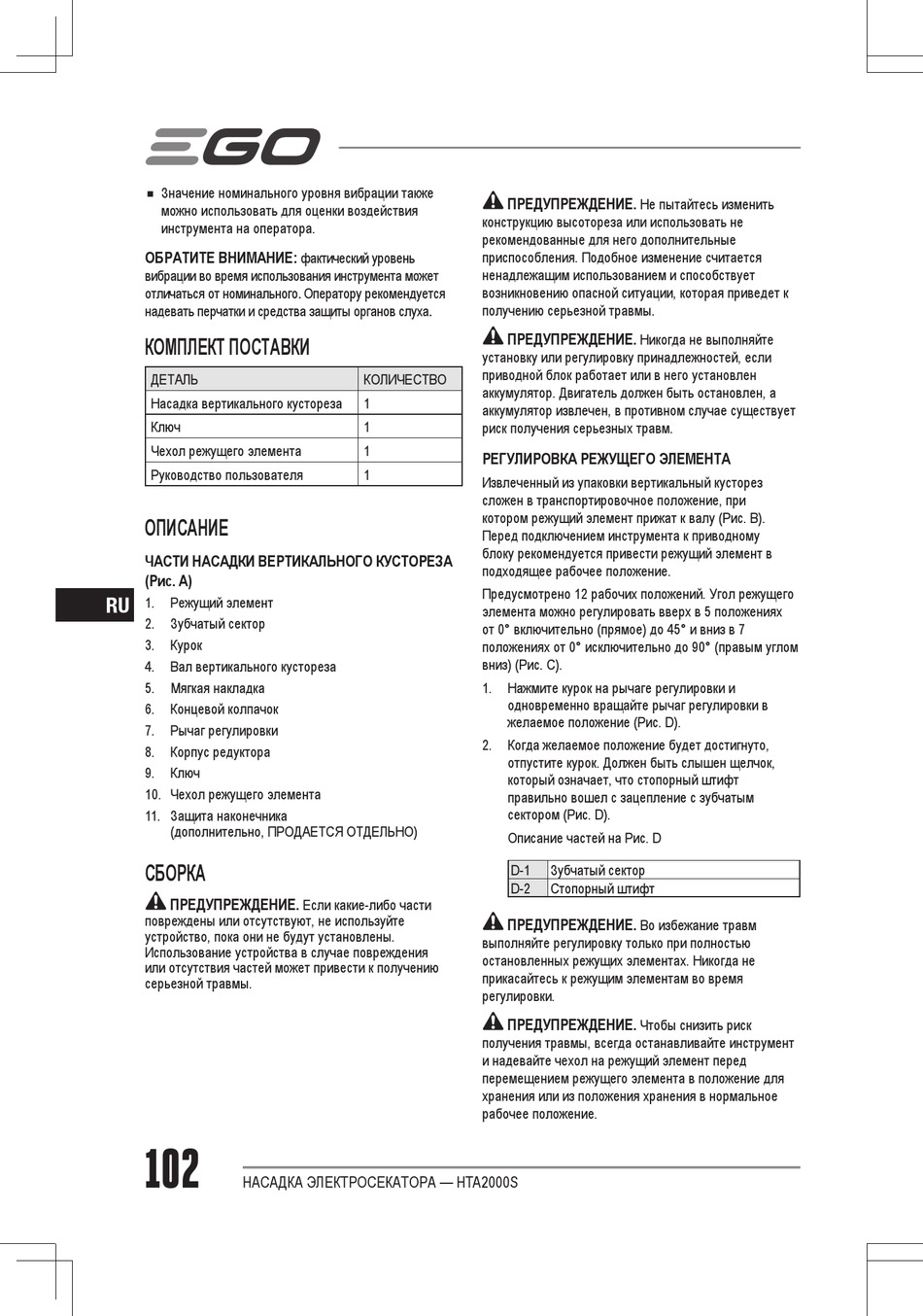

Значение номинального уровня вибрации также
можно использовать для оценки воздействия
инструмента на оператора.
ОБРАТИТЕ ВНИМАНИЕ:
вибрации во время использования инструмента может
отличаться от номинального. Оператору рекомендуется
надевать перчатки и средства защиты органов слуха.
КОМПЛЕКТ ПОСТАВКИ
ДЕТАЛЬ
Насадка вертикального кустореза
Ключ
Чехол режущего элемента
Руководство пользователя
ОПИСАНИЕ
ЧАСТИ НАСАДКИ ВЕРТИКАЛЬНОГО КУСТОРЕЗА
(Рис. A)
RU
1. Режущий элемент
2. Зубчатый сектор
3. Курок
4. Вал вертикального кустореза
5. Мягкая накладка
6. Концевой колпачок
7. Рычаг регулировки
8. Корпус редуктора
9. Ключ
10. Чехол режущего элемента
11. Защита наконечника
(дополнительно, ПРОДАЕТСЯ ОТДЕЛЬНО)
СБОРКА
ПРЕДУПРЕЖДЕНИЕ.
повреждены или отсутствуют, не используйте
устройство, пока они не будут установлены.
Использование устройства в случае повреждения
или отсутствия частей может привести к получению
серьезной травмы.
102
НАСАДКА ЭЛЕКТРОСЕКАТОРА — HTA2000S
фактический уровень
КОЛИЧЕСТВО
1
1
1
1
Если какие-либо части
ПРЕДУПРЕЖДЕНИЕ.
Не пытайтесь изменить
конструкцию высотореза или использовать не
рекомендованные для него дополнительные
приспособления. Подобное изменение считается
ненадлежащим использованием и способствует
возникновению опасной ситуации, которая приведет к
получению серьезной травмы.
ПРЕДУПРЕЖДЕНИЕ.
Никогда не выполняйте
установку или регулировку принадлежностей, если
приводной блок работает или в него установлен
аккумулятор. Двигатель должен быть остановлен, а
аккумулятор извлечен, в противном случае существует
риск получения серьезных травм.
РЕГУЛИРОВКА РЕЖУЩЕГО ЭЛЕМЕНТА
Извлеченный из упаковки вертикальный кусторез
сложен в транспортировочное положение, при
котором режущий элемент прижат к валу (Рис. B).
Перед подключением инструмента к приводному
блоку рекомендуется привести режущий элемент в
подходящее рабочее положение.
Предусмотрено 12 рабочих положений. Угол режущего
элемента можно регулировать вверх в 5 положениях
от 0° включительно (прямое) до 45° и вниз в 7
положениях от 0° исключительно до 90° (правым углом
вниз) (Рис. C).
1. Нажмите курок на рычаге регулировки и
одновременно вращайте рычаг регулировки в
желаемое положение (Рис. D).
2. Когда желаемое положение будет достигнуто,
отпустите курок. Должен быть слышен щелчок,
который означает, что стопорный штифт
правильно вошел с зацепление с зубчатым
сектором (Рис. D).
Описание частей на Рис. D
D-1
Зубчатый сектор
D-2
Стопорный штифт
ПРЕДУПРЕЖДЕНИЕ.
Во избежание травм
выполняйте регулировку только при полностью
остановленных режущих элементах. Никогда не
прикасайтесь к режущим элементам во время
регулировки.
ПРЕДУПРЕЖДЕНИЕ.
Чтобы снизить риск
получения травмы, всегда останавливайте инструмент
и надевайте чехол на режущий элемент перед
перемещением режущего элемента в положение для
хранения или из положения хранения в нормальное
рабочее положение.
