Inhaltszusammenfassung für EGO HTX6500

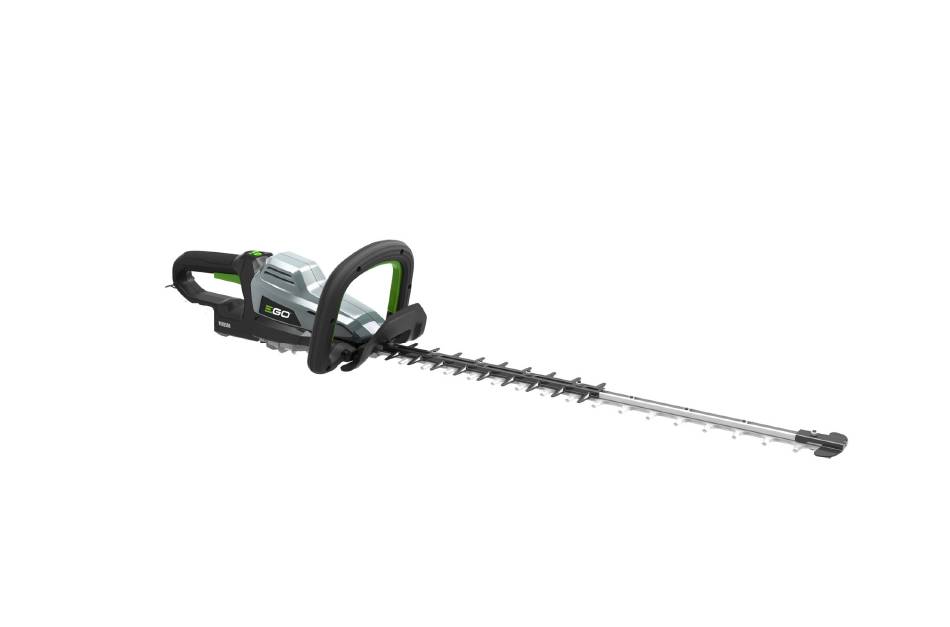

- Seite 1 REPARATURANLEITUNG Heckenschere_HTX6500 Version: 2 Ausgabedatum: 26.01.2020...
- Seite 2 Inhaltsverzeichnis HTX6500 Heckenschere Inhalte Seite Fehlerbehebung 3 – 4 Werkzeugliste Messen Sie die Leiterplattenbaugruppe, den Motor und die 6 – 16 Kabelbaugruppe innen durch Ersetzen Sie das vordere Handgriffset 17 – 24 Ersetzen Sie die Klingenbaugruppe 25 – 37 Die Leiterplatte und die Motorbaugruppe ersetzen...
- Seite 3 Fehlerbehebung HTX6500 Heckenschere Problem Mögliche Ursache Fehlerposition Überprüfung und Lösung Die Hauptplatine oder dessen Kabel Ersetzen Sie die Leiterplattenbaugruppe sind defekt Leiterplattenbaugruppe. Die Klinge ist verklemmt, wenn ein Entfernen Sie jegliche Hindernis in der Klinge steckt und die Klingenset Hindernisse oder ersetzen Sie Klinge verformt.
- Seite 4 Fehlerbehebung HTX6500 Heckenschere Problem Mögliche Ursache Fehlerposition Überprüfung und Lösung Verschlissener Exzenterblock, Exzenterblock, Ersetzen Sie die verschlissenen Zahnräder oder Welle Zahnräder, Welle Teile Klingen oder Klingenhalter ist Ersetzen Sie die Klinge/den Übermäßige Vibrationen Klingenset/-halter verbogen Halter Verbogen oder beschädigte Zähne...
- Seite 5 Werkzeugliste für die Reparatur HTX6500 Heckenschere Werkzeugliste SPEZ. Anmerkung Magnetwerkzeug-Bits Schraubendreher Das Nenndrehmoment sollte Drehmomentschlüssel Zum Festziehen des Klingenbolzens 5,5 Nm überschreiten Sechskantschlüssel 5 mm Zum Löten oder Trennen des Elektrischer Lötkolben Mikroschalters von der Schalterbaugruppe Lötsauger Schrumpfschläuche Schere Zum Entfernen des Schrumpfschlauchs Zum Schrumpfen von Heißluftpistole...
- Seite 6 Teil 1: Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch...
- Seite 7 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Befolgen Sie die Anweisungen für „Die Leiterplattenbaugruppe und die Motorbaugruppe ersetzen“, um die Leiterplattenbaugruppe von der Heckenschere zu entfernen. Leiterplattenbaugruppe-Messung...
- Seite 8 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Suchen Sie den Kondensator in der Leiterplattenbaugruppe und stellen Sie die Multimeterfunktion auf „Diodenmessung“ ein. Kontaktieren Sie den roten Stift mit dem negativen elektrischen Kontakt (die Verbindung, die mit dem schwarzen Kabel verbunden ist).
- Seite 9 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Stellen Sie die Multimeterfunktion auf „Diodenmessung“. Schließen Sie den schwarzen Stift und den roten Stift auf beiden Seiten der Sicherung an. Hinweis: Wenn die Spannung nicht mehr als 0,05 V beträgt, d. h. eine korrekte Sicherung, gehen Sie zum nächsten Prüfschritt.
- Seite 10 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Kontaktieren Sie den schwarzen Stift an der einen Seite der Sicherung und den roten Stift an den drei Kontakten des gelben Steckers (Anschluss an den Motor). Hinweis : Wenn die LCD-Anzeige 0,45 ~ 0,55 V für jede Messung...
- Seite 11 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Kontaktieren Sie den roten Stift mit dem Kontakt mit dem schwarzen Kabel des gelben Steckers (an die interne Kabelbaugruppe angeschlossen) und den schwarzen Stift mit den drei Kontakten des gelben Steckers (an den Motor angeschlossen).
- Seite 12 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Befolgen Sie die Anweisungen für „Die Leiterplattenbaugruppe und die Motorbaugruppe ersetzen“, um die Leiterplattenbaugruppe von der Heckenschere zu entfernen. Motormessung...
- Seite 13 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Stellen Sie die Multimeterfunktion auf „Widerstand messen“. Messen Sie den Widerstand zwischen jedem der zwei Kontakte. Hinweis: Wenn der Widerstand nicht unendlich ist, bedeutet das einen ordnungsgemäßen Motor. Anderenfalls tauschen Sie den beschädigten Motor aus.
- Seite 14 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Befolgen Sie die Anweisungen für „Die Leiterplattenbaugruppe und die Motorbaugruppe ersetzen“, um die Leiterplattenbaugruppe von der Heckenschere zu entfernen. Interne Kabelbaugruppenmesung...
- Seite 15 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Es befinden sich 6 Kontakte im Sockel. Kontaktieren Sie den schwarzen Stift mit den 6 Kontakten und den roten Stift mit den entsprechenden Kontakten der beiden Anschlüsse.
- Seite 16 Messen Sie die Leiterplattenbaugruppe, den Motor und die Kabelbaugruppe innen durch HTX6500 Heckenschere Wenn der Widerstand unendlich groß ist, ist die interne Kabelbaugruppe beschädigt und durch eine neue zu ersetzen. Interne Kabelbaugruppenmesung...
- Seite 17 Teil 2: Ersetzen Sie das vordere Handgriffset...
- Seite 18 Ersetzen Sie das vordere Handgriffset HTX6500 Heckenschere Lösen und entfernen Sie die beiden Schrauben in der Schutzvorrichtung mit einem Schraubenzieher und nehmen Sie die Schutzvorrichtung aus dem Gehäuse. Entfernen Sie die Schutzvorrichtung, wenn diese defekt ist. Schutzvorrichtung Vorderer Schraube Handgriff...
- Seite 19 Ersetzen Sie das vordere Handgriffset HTX6500 Heckenschere Lösen und entfernen Sie die 6 selbstschneidenden Schrauben am vorderen Handgriff. Lösen Sie die 4 Innensechskantschrauben mit ihren Unterlegscheiben auf beiden Seiten des vorderen Handgriffsets und entfernen Sie diese. Dazu ist ein 5-mm-Sechskantschlüssel erforderlich.
- Seite 20 Ersetzen Sie das vordere Handgriffset HTX6500 Heckenschere Trennen Sie den halben vorderen Griff von dem halben hinteren Griff. Entfernen Sie die Innenkabel und den vorderen Schalter aus der hinteren Griffhälfte. Trennen Sie die hintere Griffhälfte vom vorderen Griff. Vorderer Schalter Vorderer Schalterauslöser...
- Seite 21 Ersetzen Sie das vordere Handgriffset HTX6500 Heckenschere Ersetzen Sie das vordere Handgriffset, wenn es defekt ist. Zum Ersetzen des vorderen Schalters: (a) Entfernen Sie die Schrumpfschläuche mit einer Schere. Entfernen Sie anschließend mit einem elektrischen Lötkolben die Kabel vom Auslöser.
- Seite 22 Ersetzen Sie das vordere Handgriffset HTX6500 Heckenschere Befestigen Sie die hintere Hälfte des Handgriffs am Gehäuse. 10. Positionieren Sie den Schalter in die Registriermasten in der hinteren Griffhälfte, wie in der Abbildung unten gezeigt. Vorderer Schalter Halber hinterer Handgriff...
- Seite 23 Ersetzen Sie das vordere Handgriffset HTX6500 Heckenschere Richten Sie die Innenkabel in den Griffrillen aus. Achten Sie darauf, dass das rote Kabel oben und das weiße unten liegt. 12. Stellen Sie den vorderen Schalterauslöser so ein, dass das Teil auf beiden Seiten zwei Federn hat und montieren Sie den Auslöser in der hinteren Griffhälfte.
- Seite 24 Ersetzen Sie das vordere Handgriffset HTX6500 Heckenschere 13. Schließen Sie den halben vorderen Griff und schrauben Sie diesen mit den 6 selbstschneidenden Schrauben fest. 14. Schrauben Sie den vorderen Handgriff am Gehäuse mit den 4 Innensechskantschrauben mit einem Drehmoment von 2 ~2,5 Nm fest.
- Seite 25 Teil 3: Ersetzen Sie die Klingenbaugruppe...
- Seite 26 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere Verwenden Sie einen 5-mm-Sechskantschlüssel, um die 6 Innensechskantschrauben in der unteren Gehäusebaugruppe zu entfernen und die untere Gehäusebaugruppe abzunehmen. Innensechskantschraube Untere Gehäusebaugruppe Ölschraube Beschreibung Teilenummer Menge Untere Gehäusebaugruppe 2825421001 Ölschraube 5620606001 Innensechskantschraube 5620446004...
- Seite 27 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere Entfernen Sie die Fächerunterlegscheibe und die Unterlegscheibe, die sich auf der Welle befinden. Lösen Sie die beiden Innensechskantschrauben mit einem Schlagschrauber an der Klinge und entfernen Sie die 2 Stück Innensechskantschrauben, den Begrenzungsschacht, die obere Stützplatte, die Stützplatte, das Schneideset und das Kugellager mit Exzenterblock von der Heckenschere.
- Seite 28 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere Unterlegscheibe Exzenterblock Kugellager Buchse Kugellager mit Exzenterblock Innensechskantschraube Stützplatte Obere Stützplatte Begrenzungsschacht...
- Seite 29 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere HINWEIS: Es gibt zwei Versionen von HTX6500. Der Unterschied ist im eingerahmten Teil auf der vorherigen Seite markiert. Einzelheiten wie folgt. Kugellager (5700329001) Aktualisierte Klinge (2827041001) Buchse (5650693001 ) Alte Klinge (2826505001 ) EHT05180300001X~EHT05194822970X Für den Werkzeugschalter SN ist bei EHT05180300001X~EHT05194822970X,...
- Seite 30 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere Entfernen Sie die zwei Buchsen aus dem Klingenset und entfernen Sie das Klingenset. Ersetzen Sie das Klingenset und andere Teile, wenn diese abgenutzt oder defekt sind. Beschreibung Teilenummer Klingenset (gehärtet) 2825462001 Buchse Klingenset 2825462003 Klingenset HINWEIS: Es gibt ZWEI TEILNUMMERN für die KLINGE gemäß...
- Seite 31 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere Lösen Sie die 6 Drehmoment-Sechskantmuttern an der Klingenbaugruppe, um die Schutzzähne sowie den Spitzenschutz zu entfernen und die Teile zu ersetzen, wenn diese abgenutzt oder beschädigt sind. Drehmoment-Sechskantmutter Schutzzähne Spitzenschutz Beschreibung Teilenummer Menge Spitzenschutz 3705992001 Schutzzähne...
- Seite 32 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere Lösen Sie die Innensechskantschrauben Nr. 1 und die Innensechskantschraube Nr. 2 aus der Klingenbaugruppe und entfernen Sie die Klinge, die Stützplatte und die Klemmplatte der Reihe nach. Ersetzen Sie alle defekten oder verschlissenen Teile.
- Seite 33 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere Legen Sie die Stützplatte und die Klinge nacheinander auf die Klemmplatte, montieren Sie die 6 Innensechskantschrauben Nr. 1 und die eine Innensechskantschraube Nr. 2 mit einem Drehmoment von 3,4 ~ 3,6 Nm. HINWEIS: 1.Lassen Sie die Gratfläche auf der Klemmplatte .
- Seite 34 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere 10. Bringen Sie das Kugellager mit Exzenterblock und Buchse am Klingenset an. Kugellager mit Exzenterblock Buchse...
- Seite 35 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere 11. Montieren Sie nacheinander die Unterlegscheibe, das Klingenset, die Buchsen, die Stützplatte, die obere Stützplatte und den Begrenzungsschacht. Unterlegscheibe Buchsen Begrenzungsschacht Stützplatte Obere Stützplatte...
- Seite 36 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere 12. Montieren Sie 2 Stck. Innensechskantschrauben Nr. 1 mit einem Drehmoment von 4,5 ~ 5 Nm. Abgedichtet mit der Teflon-Paste 13. Montieren Sie nacheinander die Flächenunterlegscheibe und die Unterlegscheibe. 14. Montieren Sie die untere Gehäusebaugruppe und ziehen Sie 6 Stück Innensechskantschrauben Nr. 2 mit einem Drehmoment von 2,5 Nm an.
- Seite 37 Ersetzen Sie die Klingenbaugruppe HTX6500 Heckenschere 15. Bringen Sie den Akku an und testen Sie für mindestens 30 Sekunden, ob das Gerät ordnungsgemäß funktioniert. Wenn nicht, montieren Sie alle Teile noch einmal und achten Sie darauf, dass jeder Schritt korrekt ausgeführt wird.
- Seite 38 Teil 4: Die Leiterplatte und die Motorbaugruppe ersetzen...
- Seite 39 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Befolgen Sie die Anweisungen in „Vorderes Handgriffset ersetzen“, um die Schutzvorrichtung und den vorderen Handgriff zu entfernen. Lösen und entfernen Sie die 5 selbstschneidenden Schrauben in der rechten hinteren Handgriffabdeckung und öffnen Sie das Gehäuse.
- Seite 40 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Ziehen Sie die drei Anschlüsse aus dem linken Gehäusedeckel heraus und trennen Sie die linke Gehäuseabdeckung von der Heckenschere. Entfernen Sie die vier Schrumpfschläuche von den Anschlüssen. Linke Gehäuseabdeckung...
- Seite 41 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Trennen vier Stecker nehmen Leiterplattenbaugruppe heraus. Wenn Leiterplattenbaugruppe beschädigt ist, ersetzen Sie diese durch eine neue. Leiterplattenbaugruppe Beschreibung Teilenummer MENGE Leiterplattenbaugruppe 2830279001...
- Seite 42 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Entfernen Sie die drei Innensechskantschrauben, um die Motorbaugruppe von der Heckenschere zu trennen. Motorbaugruppe Beschreibung Teilenummer MENGE Motorbaugruppe 2825419001 Innensechskantschraube 5620446003...
- Seite 43 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Wenn die Dichtung, die Unterlegscheibe, der Zahnkranz Nr. 1, das Umlaufrädergetriebe Nr. 1, die Räderkoppelgetriebebaugruppe, das Umlaufrädergetriebe Nr. 2 oder der Zahnkranz Nr. 2 (in der Reihenfolge des Abbaus) beschädigt ist, nehmen Sie diese aus der Getriebegehäusebaugruppe heraus und ersetzen Sie sie durch neue.
- Seite 44 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Wenn der Zahnradträger oder die Getriebegehäusebaugruppe beschädigt ist, entfernen Sie die 9 Blechschrauben und den Einhängehaken, um die hintere Handgriffbaugruppe zu trennen. Einhängehaken Beschreibung Teilenummer MENGE Hintere 3900038001 Handgriffbaugruppe Blechschraube 5620479001...
- Seite 45 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Befolgen Sie die Anweisungen für „Das Klingenset ersetzen“, um das Klingenset und das Kugellager mit Exzenterblock zu entfernen. 10. Entfernen Sie den kleinen Federring für die Welle und ersetzen Sie ihn durch ein neues Getriebegehäuse oder einen neuen Zahnradträger.
- Seite 46 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 11. Wenn irgendeines der Teile aus dem Bild unten beschädigt ist, tauschen Sie es durch ein neues aus. Sperrknopf Mikroschalter Nr. 2 Feder Schalterauslöser Mikroschalter Nr. 1 Innere Kabelbaugruppe Beschreibung Teilenummer MENGE...
- Seite 47 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 12. Montieren Sie nacheinander die interne Kabelbaugruppe, die Schalterbaugruppe, den Sperrknopf und den Schalterauslöser mit seiner Feder in den hinteren Handgriff. Hinweis: Achten Sie auf die richtige Reihenfolge, wie auf der nächsten Folie dargestellt.
- Seite 48 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Bauen Sie Schalterbaugruppe an Beschreibung Teilenummer Schalterbaugruppe 2825679001 Bauen Sie die innere Kabelbaugruppe an...
- Seite 49 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 13. Befolgen Sie die Anweisungen für „Klingenset ersetzen“, um das Klingenset und das untere Gehäuse an der Getriebegehäusebaugruppe zu montieren. Getriebegehäusebaugruppe Unteres Gehäuse...
- Seite 50 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 14. Montieren Sie die hintere Handgriffbaugruppe auf das Getriebegehäuse und befestigen Sie den Einhängehaken an der hinteren Handgriffbaugruppe. Einhängehaken...
- Seite 51 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 15. Montieren Sie den Zahnkranz Nr. 2, die 5 Umlaufrädergetriebe Nr. 2, die Räderkoppelgetriebebaugruppe, 3 Umlaufrädergetriebe Nr. 1, den Zahnkranz Nr. 1, die Unterlegscheibe, die Dichtung und die Motorbaugruppe auf dem Getriebegehäuse.
- Seite 52 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Räderkoppelgetriebebaugruppe Zahnkranz Nr. 1...
- Seite 53 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere Umlaufrädergetriebe Nr. 1 Flachdichtung Unterlegscheibe Motorbaugruppe...
- Seite 54 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 16. Stecken Sie die vier Anschlüsse ein und umwickeln Sie die Anschlüsse mit einem Schrumpfschlauch. Hinweis: Achten Sie auf die korrekte Reihenfolge und verwenden Sie zum Fixieren des Kabelbaums Kabelbinder. Anschluss Kabelbinder...
- Seite 55 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 17. Setzen Sie die drei Anschlüsse, die Leiterplattenbaugruppe und einen schwarzen Kondensator in die Nuten der linken Gehäuseabdeckung ein. Anschlüsse Leiterplattenbaugruppe Kondensator...
- Seite 56 Die Leiterplatte und die Motorbaugruppe ersetzen HTX6500 Heckenschere 18. Schrauben Sie die Gehäuseabdeckung mit den 5 Schrauben fest. 19. Befolgen Sie die Anweisungen in „Vorderes Handgriffset ersetzen“, um den vorderen Handgriff und die Schutzvorrichtung anzubringen. ENDE Im Zuge der kontinuierlichen Produktverbesserung verwenden Sie bitte die aktuelle SBOM- und Teileliste, um bei Bedarf Ersatzteile zu bestellen.
