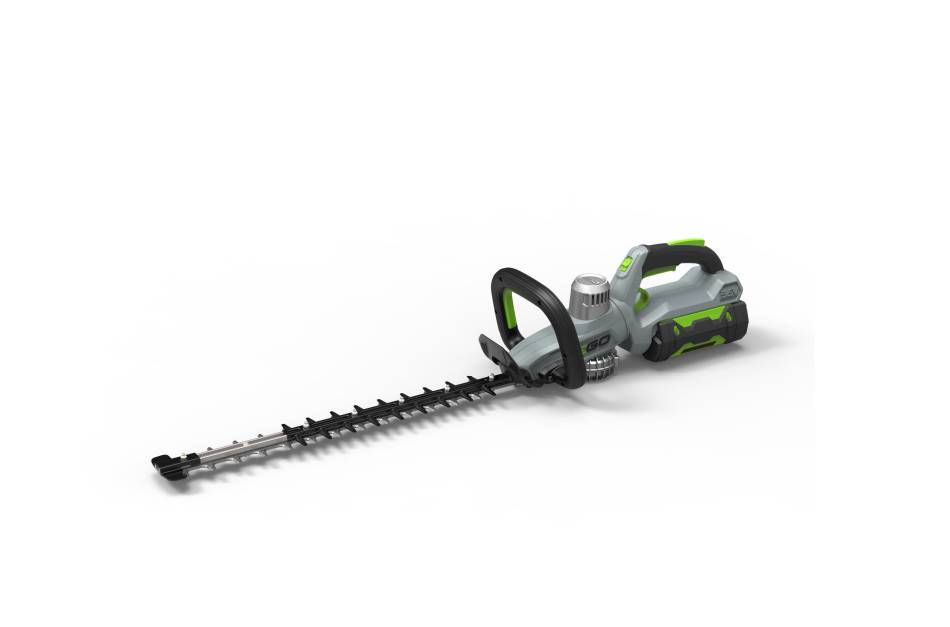

- Seite 1 REPARATURANLEITUNG Heckenschere_HT5100E/HT6500E Version: 1 Ausgabedatum: 02.12.2016...
- Seite 2 Inhaltsverzeichnis HT5100E/HT6500E Heckenschere Inhalte Seite Fehlerbehebung Werkzeugliste Ersetzen Sie das vordere Handgriffset 5 – 13 Ersetzen Sie die Klingenbaugruppe 14 – 25 Leiterplattenbaugruppe ersetzen 26 – 41 Ersetzen Sie den Motor und die Getriebebaugruppe. 42 – 49 Reparaturen am Getriebe...
- Seite 3 Fehlerbehebung HT5100E/HT6500E Heckenschere Problem Mögliche Ursache Fehlerposition Überprüfung und Lösung Die Hauptplatine oder dessen Kabel Ersetzen Sie die Leiterplattenbaugruppe sind defekt Leiterplattenbaugruppe. Die Klinge ist verklemmt, wenn ein Entfernen Sie jegliche Klingenset Hindernisse oder ersetzen Sie Hindernis in der Klinge steckt und die das Klingenset.
- Seite 4 Werkzeugliste für die Reparatur HT5100E/HT6500E Heckenschere Werkzeugliste SPEZ. Anmerkung Magnetwerkzeug-Bits Lobulärer Zum Entfernen der modulären Sechskantschraubenzieher Sechskantschraube Schraubendreher Das Nenndrehmoment sollte Drehmomentschlüssel Zum Festziehen des Klingenbolzens 12 Nm überschreiten Sechskantschlüssel 5 mm Zum Löten oder Trennen des Motors von Elektrischer Lötkolben der Leiterplatte Lötsauger...
- Seite 5 Teil 1: Ersetzen Sie das vordere Handgriffset...
- Seite 6 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere 1. Lösen und entfernen Sie die beiden Schrauben in der Schutzvorrichtung mit einem Schraubenzieher und nehmen Sie die Schutzvorrichtung aus dem Gehäuse. 2. Entfernen Sie die Schutzvorrichtung, wenn diese defekt ist. Schutzvorrichtung Vorderer...
- Seite 7 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere Lösen und entfernen Sie die 6 selbstschneidenden Schrauben am vorderen Handgriff. Lösen Sie die 4 Innensechskantschrauben mit ihren Unterlegscheiben auf beiden Seiten des vorderen Handgriffsets und entfernen Sie diese. Trennen Sie den halben vorderen Griff von dem halben hinteren Griff.
- Seite 8 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere Entfernen Sie die Innenkabel und den vorderen Schalter aus der hinteren Griffhälfte. Trennen Sie die hintere Griffhälfte vom vorderen Griff. HINWEIS: Wenn die Seriennummer der Heckenschere von EHT02160300001 bis EHT02160400500 lautet, ersetzen Sie alle Teile des vorderen Handgriffsets. Einschließlich des vorderen Schalters, der Feder, des Auslösers für den vorderen Schalter und des vorderen Handgriffsets, gemäß...
- Seite 9 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere 6. Entfernen Sie die Innenkabel und den vorderen Schalter aus der hinteren Griffhälfte. Trennen Sie die hintere Griffhälfte vom vorderen Griff. HINWEIS: Wenn die Seriennummer der Heckenschere nicht zwischen EHT02160300001 bis EHT02160400500 liegt, ersetzen oder reparieren Sie das beschädigte Teil.
- Seite 10 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere Ersetzen Sie das vordere Handgriffset, wenn es defekt ist. Zum Ersetzen des vorderen Schalters: (a) Entfernen Sie die Schrumpfschläuche mit einer Schere. Entfernen Sie anschließend mit einem elektrischen Lötkolben die Kabel vom Auslöser.
- Seite 11 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere 9. Befestigen Sie die hintere Hälfte des Handgriffs am Gehäuse. 10. Setzen Sie den Schalter in den Positionierungsstift in der hinteren Handgriffhälfte, wie in der Abbildung unten gezeigt. Halber hinterer Vorderer Handgriff Schalter...
- Seite 12 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere 11. Richten Sie die Innenkabel in den Griffrillen aus. Achten Sie darauf, dass das braune Kabel oben und das weiße unten liegt. 12. Bringen Sie die Feder am grünen Auslöser an und montieren Sie den Auslöser in der hinteren Handgriffhälfte.
- Seite 13 Ersetzen Sie das vordere Handgriffset HT5100E/HT6500E Heckenschere 13. Montieren Sie den vorderen Handgriff und ziehen Sie ihn mit den 6 selbstschneidenden Schrauben mit einem Drehmoment von 1,1 ~ 1,3 Nm. 14. Montieren Sie den vorderen Handgriff mit den 4 Sechskantschrauben und einem Drehmoment von 2 ~ 2,5 Nm am Gehäuse.
- Seite 14 Teil 2: Ersetzen Sie die Klingenbaugruppe...
- Seite 15 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 1. Verwenden Sie einen 5-mm-Sechskantschlüssel, um die 6 Sechskantschrauben in der unteren Gehäusebaugruppe zu entfernen und die untere Gehäusebaugruppe abzunehmen. Stützplatte Schwammkissen Untere Gehäusebaugruppe Beschreibung Alte Teilenummer Neue Teilenummer Menge Untere Gehäusebaugruppe 2824560001 Stützplatte...
- Seite 16 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 2. Verwenden Sie einen eingebauten Schieber, um den Sicherungsring, der sich auf der Welle befindet, zu entfernen, und entfernen Sie die beiden Unterlegscheiben. 3. Entfernen Sie die Verbindungsbaugruppe vom Exzenterblock. Exzenterblock Beschreibung Teilenummer Unterlegscheibe...
- Seite 17 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 4. Lösen Sie die beiden Sechskantschrauben an der Klinge und die 2 Stück Sechskantschrauben, die obere Stützplatte und die Stützplatte von der Klinge. Buchse Beschreibung Teilenummer Menge Sechskantschraube 5620216005 Obere Stützplatte 3706098001 Stützplatte 3705991001 Stützplatte...
- Seite 18 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 5. Entfernen Sie die zwei Buchsen aus der Klinge und entfernen Sie das Klingenset. 6. Ersetzen Sie das Klingenset und andere Teile, wenn diese abgenutzt oder defekt sind. Beschreibung Teilenummer Klingenset 2824519001 Untere Stützplatte 3126835001 Untere Stützplatte...
- Seite 19 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 7. Lösen Sie die 6 Muttern an der Klingenbaugruppe, um die Schutzzähne sowie den Spitzenschutz zu entfernen und die Teile zu ersetzen, wenn sie abgenutzt oder beschädigt sind. Drehmoment-Sechskantmutter Schutzzähne Spitzenschutz Beschreibung Teilenummer Menge...
- Seite 20 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 8. Lösen Sie die 6 Sechskantschrauben Nr. 1 und die eine Sechskantschraube Nr. 2 aus der Klingenbaugruppe und entfernen Sie die Klinge, die Stützplatte und die Klemmplatte der Reihe nach. Ersetzen Sie alle Teile, falls sie abgenutzt oder beschädigt sind.
- Seite 21 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere Legen Sie die Stützplatte und die Klinge nacheinander auf die Klemmplatte, montieren Sie die 6 Innensechskantschrauben Nr. 1 und die eine Innensechskantschraube Nr. 2 mit einem Drehmoment von 3,4 ~ 3,6 Nm. HINWEIS: Lassen Sie die Gratfläche auf der Klemmplatte .
- Seite 22 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere HINWEIS: Der Unterschied zwischen HT5100E und HT6500E besteht in der Länge der Klinge sowie bei der Anzahl der darauf befindlichen Innensechskantschrauben, Buchsen, Unterlegscheiben und Muttern. Siehe unten. HT6500E HT6500E Heckenschere Alte Beschreibung Neue Teilenummer...
- Seite 23 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 11. Montieren Sie nacheinander die untere Stützplatte, das Klingenset, die Verbindungsbaugruppe, die Buchsen, die Stützplatte und die obere Stützplatte. HINWEIS: Lassen Sie die Wölbung der Verbindungsbaugruppe unten und achten Sie darauf, dass das Klingenset gut auf die Verbindungsbaugruppe abgestimmt ist.
- Seite 24 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 12. Montieren Sie 2 Stck. Innensechskantschrauben Nr. 1 mit einem Drehmoment von 4,5 ~ 5 Nm. Verwenden Sie Loctite. 13. Montieren Sie die Flächenunterlegscheibe, die Unterlegscheibe und den Sicherungsring nacheinander. 14. Montieren Sie die untere Gehäusebaugruppe und ziehen Sie 6 Stück Innensechskantschrauben Nr. 2 mit einem Drehmoment von 2,5 Nm an.
- Seite 25 Ersetzen Sie die Klingenbaugruppe HT5100E/HT6500E Heckenschere 15. Setzen Sie den Akku ein, drücken Sie zuerst den vorderen Auslöser und dann den hinteren Schalterauslöser. Testen Sie für mindestens 30 Sekunden, ob das Gerät ordnungsgemäß funktioniert. Wenn nicht, montieren Sie alle Teile noch einmal und achten Sie darauf, dass...
- Seite 26 Teil 3: Leiterplattenbaugruppe ersetzen...
- Seite 27 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere Befolgen Sie die Anweisungen in „Vorderes Handgriffset ersetzen“, um die Schutzvorrichtung am vorderen Handgriff zu entfernen. Lösen und entfernen Sie die 8 selbstschneidenden Schrauben im rechten hinteren Handgriff und öffnen Sie das Gehäuse. Lösen und entfernen Sie die 5 selbstschneidenden Schrauben im rechten Gehäuse.
- Seite 28 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere Entfernen Geschwindigkeitseinstellungsknopf, Sperrauslöser, hinteren Schalterauslöser, den Akkuauslöseknopf, die Verriegelung, den Akkuauswurfhebel, den Sperrhebel sowie die vier Federn. Entfernen Sie die Leiterplattenbaugruppe vom linken hinteren Handgriff. Feder Nr. 4 Geschwindigkeitseinstellungsknopf Sperrauslöser Hinterer Schalterauslöser Akkuauslösetaste Silikondichtungsmittel Feder Nr. 1 Sperrhebel Feder Nr.
- Seite 29 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere Beschreibung Alte Teilenummer Neue Teilenummer Hinteres Handgriffset 2824556001 L R Gehäuseset 2824845001 2824553001 Sperrauslöser 3127212001 Hinterer Schalterauslöser 3128270001 Akkuauslösetaste 3127201001 Verriegelung 3127202001 Auswurfhebel 3128266001 Sperrhebel 3128166001 Geschwindigkeitseinstellungsknopf 3128276001 Feder Nr. 1 3660013003 Feder Nr. 2 3660614001 Feder Nr.
- Seite 30 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 6. Entfernen Sie den linken hinteren Handgriff (und auch den Dämpfungsring) und das linke Gehäuse . Linker hinterer Handgriff Dämpfungsring Beschreibung Teilenummer Dämpfungsring 5690350001...
- Seite 31 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 7. Lösen Sie die 3 Gewindeformschrauben, um die obere Abdeckung des Motors zu entfernen. 8. Entfernen Sie die Silikondichtmasse und entriegeln Sie vorsichtig den Stecker aus dem Ausgang am Motor (Abb. 1.) Abb. 1...
- Seite 32 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 9. Entfernen Sie die gesamte Leiterplattenbaugruppe von der Getriebebaugruppe. 10. Entfernen Sie die weichen Hülsen und die Schrumpfschläuche mit einer Schere. Lösen Sie die 3 Lötstellen mit einem elektrischen Lötkolben, wie in der unteren Abbildung gezeigt.
- Seite 33 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 11. Ersetzen Sie diese mit einer neuen Leiterplattenbaugruppe, wenn sie defekt ist. 12. Montieren Sie zuerst die weichen Hülsen, anschließend die Schrumpfschläuche und verlöten Sie die 3 Verbindungen mit den 3 Anschlüssen am Motor. Dabei müssen Sie darauf achten, dass die Farben übereinstimmen.
- Seite 34 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 13. Setzen Sie die neue Leiterplattenbaugruppe, wie in Abbildung 2 gezeigt, in die Getriebebaugruppe ein. 14. Stecken Sie den Stecker vorsichtig in den Ausgang und tragen Sie das Silikondichtungsmittel auf, wie in Abbildung 3 dargestellt. Abb. 2 Abb.
- Seite 35 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 15. Montieren Sie die obere Motorabdeckung mit 3 Gewindeformschrauben mit Loctite und einem Drehmoment von 1,4 ~ 1,6 Nm. 16. Montieren Sie den linken hinteren Handgriff und das linke Gehäuse sowie den Dämpfungsring. HINWEIS: Vergessen Sie nicht, dem Dämpfungsring in diesem Schritt zu befestigen.
- Seite 36 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 17. Montieren Sie den Geschwindigkeitseinstellungsknopf sowie die Leiterplattenbaugruppe und tragen Sie das Silikondichtungsmittel auf. 18. Richten Sie das dünne rote Kabel Nr. 1 und die dünnen schwarzen Kabel im linken hinteren Handgriffgehäuse aus. Geschwindigkeitseinstellungsknopf Rotes Kabel Nr. 1...
- Seite 37 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 19. Montieren Sie den hinteren Schalter und richten Sie die beiden weißen, braunen und roten Kabel aus. Hinterer Schalter Braunes Kabel Weißes Kabel Rotes Kabel...
- Seite 38 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 20. Montieren Sie die Leiterplattenbaugruppe, richten Sie das dünne rote Kabel Nr. 2, das weiße und das dicke schwarze Kabel nacheinander aus. Geben Sie Silikondichtungsmittel auf die Leiterplattenbaugruppe, wie auf dem nachfolgenden Bild dargestellt. Rotes Kabel Nr. 2 Weißes Kabel...
- Seite 39 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 21. Richten Sie das dicke rote Kabel über das dicke schwarze Kabel aus.
- Seite 40 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 22. Montieren Sie den Sperrhebel, den Auswurfhebel, den Sperrauslöser, den Auslöser des hinteren Schalters, den Akkuauslöseknopf und die Verriegelung im linken hinteren Handgriff. Hinterer Schalter Geschwindigkeitseinst Sperrauslöser ellungsknopf Hinterer Schalterauslöser Akkuauslöseknopf Sperrhebel Verriegelung Auswurfhebel...
- Seite 41 Leiterplattenbaugruppe ersetzen HT5100E/HT6500E Heckenschere 23. Montieren Sie den rechten hinteren Handgriff und das rechte Gehäuse, ziehen Sie die 13 Blechschrauben mit einem Drehmoment von 1,1 ~ 1,3 Nm an. 24. Befolgen Sie zum Montieren des vorderen Handgriffs und der Schutzvorrichtung die Anweisungen in „Vorderes Handgriffset ersetzen“.
- Seite 42 Teil 4: Den Motor und die Getriebebaugruppe ersetzen...
- Seite 43 Ersetzen Sie den Motor und die Getriebebaugruppe. HT5100E/HT6500E Heckenschere Befolgen Sie die Anweisungen in „Vorderes Handgriffset ersetzen“, um die Schutzvorrichtung am vorderen Handgriff zu entfernen. Befolgen Sie die Anweisungen für „Leiterplattenbaugruppe ersetzen“, um die Leiterplattenbaugruppe vom Motor zu trennen. Befolgen Sie die Anweisungen für „Ersetzen Sie die Klingenbaugruppe“, um die Klingenbaugruppe...
- Seite 44 Ersetzen Sie den Motor und die Getriebebaugruppe. HT5100E/HT6500E Heckenschere Verbindungsbaugruppe Exzenterblock...
- Seite 45 Ersetzen Sie den Motor und die Getriebebaugruppe. HT5100E/HT6500E Heckenschere 4. Verwenden Sie einen 5-mm-Sechskantschlüssel, um die 3 Innensechskantschrauben von der Getriebeabdeckung zu entfernen und die Getriebebaugruppe abzunehmen. 5. Entfernen Sie die 3 Sechskantschrauben im Inneren der Getriebeabdeckung, um den Motor von der Getriebeabdeckung zu trennen.
- Seite 46 Ersetzen Sie den Motor und die Getriebebaugruppe. HT5100E/HT6500E Heckenschere Beschreibung Teilenummer Menge Innensechskantschraube 5620446003 Lobuläre Sechskantschraube 5620424002 Getriebeabdeckung 3421741001 Motor und Getriebebaugruppe 2824568001...
- Seite 47 Ersetzen Sie den Motor und die Getriebebaugruppe. HT5100E/HT6500E Heckenschere 6. Montieren Sie den Motor in die Getriebeabdeckung, indem Sie die 3 Sechskantschrauben im Inneren der Getriebeabdeckung anziehen. 7. Montieren Sie den Motor- und das Abdeckungsset auf die Getriebebaugruppe, indem Sie die 3 neuen Innensechskantschrauben mit dem Loctite anziehen, das Drehmoment beträgt...
- Seite 48 Ersetzen Sie den Motor und die Getriebebaugruppe. HT5100E/HT6500E Heckenschere 8. Befolgen Sie die Anweisungen für „Leiterplattenbaugruppe ersetzen“, um die Hauptplatinenbaugruppe an den Motor anzuschließen und die Anweisungen für „Ersetzen der Klingenbaugruppe“, um die Klingenbaugruppe auf der Getriebewelle zu montieren. Befolgen Sie die Anweisungen für „Leiterplattenbaugruppe ersetzen“, um das linke und...
- Seite 49 Ersetzen Sie den Motor und die Getriebebaugruppe. HT5100E/HT6500E Heckenschere 10. Befolgen Sie die Anweisungen in „Vorderes Handgriffset ersetzen“, um den vorderen Handgriff und die Schutzvorrichtung zu entfernen.
- Seite 50 Teil 5: Reparaturen am Getriebe...
- Seite 51 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere 1. Befolgen Sie die Anweisungen für „Ersetzen der Motor- und Getriebebaugruppe“, um die Motor- und Getriebebaugruppe von der Leiterplattenbaugruppe zu trennen. 2. Lösen Sie die 3 Innensechskantschrauben an der Getriebeabdeckung, um die Getriebebaugruppe von der Getriebeabdeckung und dem Motorset zu trennen.
- Seite 52 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere 3. Montieren Sie die Teile der Reihe nach im Getriebe. Umlaufräderget Unterlegscheibe riebe Nr. 1...
- Seite 53 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere Räderkoppelgetriebe Zahnkranz Nr. 1...
- Seite 54 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere 4. Ersetzen Sie die Teile, wenn sie abgenutzt oder beschädigt aussehen. Zahnkranz Nr. 2 Umlaufräderg etriebe Nr. 2 Zahnradträger...
- Seite 55 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere Beschreibung Teilenummer Menge Motor und Getriebebaugruppe 2824568001 Unterlegscheibe 5650529001 Zahnkranz Nr. 1 3520889001 Umlaufrädergetriebe Nr. 1 2824554001 Räderkoppelgetriebe 2824336001 Umlaufrädergetriebe Nr. 2 3520887001 Zahnkranz Nr. 2 3520888001 Zahnradträger 2824387001...
- Seite 56 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere Bauen Sie das Getriebe der Reihe nach zusammen. (1) Richten Sie die Rippe des Zahnkranzes Nr. 2 mit dem Schlitz des Getriebegehäuses aus, setzen Sie den Zahnkranz Nr. 2 in das Getriebegehäuse ein. Unterscheiden Sie Zahnkranz Nr. 1 und Zahnkranz Nr.
- Seite 57 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere (2) Setzen Sie das Räderkoppelgetriebe zwischen die Umlaufrädergetriebe ein und achten Sie darauf, dass diese richtig ineinander fassen.
- Seite 58 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere (3) Richten Sie die Rippe des Zahnkranzes Nr. 1mit dem Schlitz des Getriebegehäuses aus. Setzen Sie das Umlaufrädergetriebe Nr.1 in das Getriebegehäuse ein und tragen Sie etwa 6g Schmierfett (SYN-setral-PU 2) auf. Rippe Schlitz...
- Seite 59 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere (4) Setzen Sie die Unterlegscheibe in das Getriebegehäuse ein. (5) Stellen Sie sicher, dass sich die Oberfläche der Unterlegscheibe unter der Kante des Schlitzes im Getriebegehäuse befindet. Wenn nicht, setzen Sie alle Teile von Schritt (1) erneut ein.
- Seite 60 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere 6. Montieren Sie die Getriebeabdeckung mit dem Motor auf das Getriebe und befestigen Sie diese mit 3 Sechskantschrauben. Getriebe Getriebeabdeckung...
- Seite 61 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere 7. Montieren Sie die Getriebeabdeckung mit 3 Sechskantschrauben. Das Drehmoment beträgt 1,4 ~ 1,6 Nm, versiegeln Sie die Schrauben mit Loctite.
- Seite 62 Reparaturen am Getriebe HT5100E/HT6500E Heckenschere 8. Zum Ausrichten der Kabel und Schließen des Gehäuses befolgen Sie die Anweisungen in „Leiterplattenbaugruppe ersetzen“. ENDE...
