Verwandte Anleitungen für EGO HT2410E
Inhaltszusammenfassung für EGO HT2410E

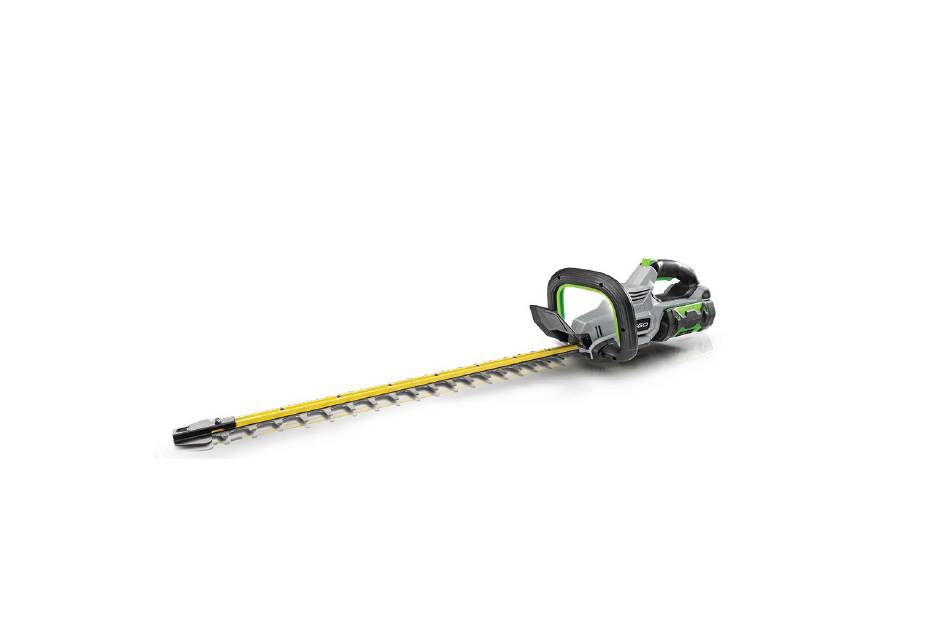

- Seite 1 REPARATURANLEITUNG Heckenschere_HT2410E Version: 1 Ausgabedatum: 31.05.2018...
- Seite 2 Inhaltsverzeichnis HT2410E Heckenschere Inhalte Seite Fehlerbehebung 3 – 4 Werkzeugliste Teil 1: Leiterplattenbaugruppen- und Motorfehlererkennung 6 – 21 Teil 2: Klingenbaugruppe ersetzen 22 – 34 Teil 3: Leiterplattenbaugruppe ersetzen 35 – 50 Teil 4: Ersetzen Sie den Motor und die Getriebebaugruppe 51 –...
- Seite 3 Fehlerbehebung HT2410E Heckenschere Problem Mögliche Ursache Fehlerposition Überprüfung und Lösung Die Hauptplatine oder Leiterplatten- Leiterplattenbaugruppe ersetzen. dessen Kabel sind defekt baugruppe Die Klinge klemmt. Wenn ein Hindernis in der Ecke der Klinge Entfernen Sie die Hindernisse oder Klingenset ersetzen Sie das Klingenset.
- Seite 4 Fehlerbehebung HT2410E Heckenschere Problem Mögliche Ursache Fehlerposition Überprüfung und Lösung Ersetzen Sie den Motor und die Der Motor ist exzentrisch. Motor Getriebebaugruppe. Übermäßige Vibrationen Abgenutztes Klingenset. Klingenset Ersetzen Sie das Klingenset. Abgenutzter Exzenterblock Exzenterblock Ersetzen Sie den Exzenterblock. Ersetzen Sie die Klinge oder Die Geschwindigkeit ist Die Klingenzähne sind stumpf...
- Seite 5 Werkzeugliste für die Reparatur HT2410E Heckenschere Werkzeugliste SPEZ. Anmerkung Torx Bit Sechskantschlüssel 4 mm Steckschlüssel 14 mm Schere Kneifzange...
- Seite 6 Teil 1: Leiterplattenbaugruppen- und Motorfehlererkennung...
- Seite 7 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere Entfernen Sie den Akku Entladen Sie den Kondensator, der an der Leiterplattenbaugruppe angeschlossen ist a) Stellen Sie die Multimeterfunktion auf „ “ b) Drücken Sie den roten Stift in den negativen Kontakt und den schwarzen Stift in den positiven Kontakt c) Drücken Sie den Auslöser des Schalters und den hinteren Handgriffschalter halten Sie diese etwa 10 Sek.
- Seite 8 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 3. Lösen Sie die Schraube auf jeder Seite der Schutzvorrichtung, um die Schutzvorrichtung zu entfernen. Hinweis: Wenn die Schutzvorrichtung defekt ist, ersetzen Sie diese durch eine neue. Schraube Schutzvorrichtung Beschreibung Teilenummer Menge Schraube 5610264004 Schutzvorrichtung...
- Seite 9 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 4. Lösen Sie die 6 Schrauben, um Halterabdeckung zu entfernen. Schraube Halterabdeckung Beschreibung Teilenummer Menge Schraube 5610294001 Halterabdeckung 3128704001...
- Seite 10 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 5. Lösen Sie die Schrauben an jeder Seite des Seitenhandgriffs. Seitenhandgriff Schraube Beschreibung Teilenummer Menge Schraube 5610291003...
- Seite 11 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 6. Lösen Sie die 6 Schrauben, um den vorderen Seitenhandgriff zu entfernen. Hinterer Seitenhandgriff Vorderer Seitenhandgriff Schraube Beschreibung Teilenummer Menge Schraube 5610294001...
- Seite 12 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 7. Bauen Sie den hinteren Seitenhandgriff mit dem Gehäuseset ab und lösen die Schrauben an jeder Seite des Gehäusesets. Schraube Schraube Beschreibung Teilenummer Menge Schraube 5610294001...
- Seite 13 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 8. Lösen Sie die 10 Schrauben, um das Gehäuseset abzubauen und entfernen Sie das rechte Gehäuseset. Schraube Beschreibung Teilenummer Menge Schraube 5610294001...
- Seite 14 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 9. Nehmen Sie den Stecker aus der Aussparung und ziehen Sie den Stecker heraus. connector...
- Seite 15 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 10. Nehmen Sie die Leiterplattenbaugruppe aus der Aussparung und messen Sie Sicherung in der Leiterplattenbaugruppe. Sicherung...
- Seite 16 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere a) Stellen Sie die Multimeterfunktion auf „Widerstand messen“. b) Kontaktieren Sie einen Stift des Multimeters mit einem Ende der Sicherung und kontaktieren Sie den anderen Stift mit dem anderen Ende der Sicherung. c) Wenn der Widerstand unter 1 Ω, liegt, d. h. eine funktionierende Sicherung, gehen Sie zum nächsten Prüfschritt über.
- Seite 17 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 11. Den MOSFET in der Leiterplattenbaugruppe messen. (Schritt 1) a) Stellen Sie die Multimeterfunktion auf „Diodenmessung“. b) Kontaktieren Sie den roten Stift mit der Metallplatte, die mit dem schwarzen Kabel verbunden ist. Kontaktieren Sie den schwarzen Stift separat mit jedem der drei Anschlüsse und messen Sie die...
- Seite 18 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere Die Abbildung zeigt, wie der MOSFET in der Leiterplattenbaugruppe gemessen wird (Schritt 1) Drei Pole Metallplatte...
- Seite 19 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 11. Den MOSFET in der Leiterplattenbaugruppe messen. (Schritt 2) a) Lassen Sie die Multimeterfunktion auf „Diodenmessung“. b) Kontaktieren Sie den schwarzen Stift mit der Metallplatte, die mit dem roten Kabel verbunden ist. Kontaktieren Sie den roten Stift separat mit jedem der drei Anschlüsse und messen Sie die Spannung.
- Seite 20 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere Die Abbildung zeigt, wie der MOSFET in der Leiterplattenbaugruppe gemessen wird (Schritt 2) Drei Pole Metallplatte...
- Seite 21 Leiterplattenbaugruppen- und Motorfehlererkennung HT2410E Heckenschere 12. Testen Sie die Motorbaugruppe, um zu schauen, ob ein offener Stromkreis vorliegt. a) Stellen Sie die Multimeterfunktion auf „Widerstand messen“. b) Messen Sie den Widerstand zwischen jedem der beiden Pole. c) Wenn eine der Messungen unendlich ausfällt, bedeutet dies, dass der Stromkreis...
- Seite 22 Teil 2: Klingenbaugruppe ersetzen...
- Seite 23 Klingenbaugruppe ersetzen HT2410E Heckenschere Lösen Sie die 6 Schrauben, um Halterabdeckung zu entfernen. Schraube Halterabdeckung Beschreibung Teilenummer Menge Schraube 5610294001 Halterabdeckung 3128704001...
- Seite 24 Klingenbaugruppe ersetzen HT2410E Heckenschere 2. Lösen Sie zwei Schrauben, um die Stützplatte und die 2 Buchsen zu entfernen. Beschreibung Teilenummer Menge Stützplatte 3706209001 Buchse 5650671001 Schraube 5620216005 Stützplatte Schraube Buchse...
- Seite 25 Klingenbaugruppe ersetzen HT2410E Heckenschere 3. Stellen Sie das Klingenset fest, um es unbeweglich zu machen und entfernen Sie mit einem 14-mm-Steckschlüssel die Flanschmutter. Mutter Beschreibung Teilenummer Menge Mutter 5630325001...
- Seite 26 Klingenbaugruppe ersetzen HT2410E Heckenschere 4. Entfernen Sie nacheinander die Unterlegscheibe und die Klingenbaugruppe. Beschreibung Teilenummer Menge Unterle- Unterlegscheibe 5650494001 gscheibe...
- Seite 27 Klingenbaugruppe ersetzen HT2410E Heckenschere 5. Trennen Sie das Klingenset vom Exzenterblock. 6. Ersetzen Sie die Klingenbaugruppe durch eine neue. Wenn der Exzenterblock defekt ist, ersetzen Sie diesen durch einen neuen. Klingenbaugruppe Exzenterblock Beschreibung Teilenummer Menge Klingenbaugruppe 2824928001 Exzenterblock 3552617002...
- Seite 28 Klingenbaugruppe ersetzen HT2410E Heckenschere 7. Bauen Sie den Exzenterblock in die neue Klingenbaugruppe ein. Hinweis: Stellen Sie sicher, dass sich zwischen der Kontaktfläche der Klinge und dem Exzenterblock eine Fettschicht (D73) befindet.
- Seite 29 Klingenbaugruppe ersetzen HT2410E Heckenschere 8. Montieren Sie den Exzenterblock zusammen mit der neuen Klingenbaugruppe an die Getriebewelle.
- Seite 30 Klingenbaugruppe ersetzen HT2410E Heckenschere Hinweis: Die Klingenseite muss nach oben zeigen und die Öffnungen an der Stützschiene müssen sich in einer Linie mit den Öffnungen am Getriebe befinden. Klingenseite...
- Seite 31 Klingenbaugruppe ersetzen HT2410E Heckenschere Montieren Sie die Unterlegscheibe an der Welle. 10. Befestigen Sie die Flanschmutter auf der Welle. 11. Stellen Sie das Klingenset fest, um es unbeweglich zu machen und drehen Sie anschließend mit einem 14-mm-Steckschlüssel die Mutter fest.
- Seite 32 Klingenbaugruppe ersetzen HT2410E Heckenschere 12. Befestigen Sie die Buchsen in der Klingenbaugruppe. Hinweis: Die Öffnungen der Muttern müssen sich in einer Linie mit den Öffnungen an der Stützschiene befinden. Buchse Klemmhalterung Beschreibung Teilenummer Menge Klemmhalterung 3552616002...
- Seite 33 Klingenbaugruppe ersetzen HT2410E Heckenschere 13. Setzen Sie die Stützplatte auf die Klingenbaugruppe und schrauben Sie diese fest. Hinweis: Die Öffnungen auf der Stützplatte müssen sich in einer Linie mit den Öffnungen der Buchsen befinden. Stützplatte Schraube...
- Seite 34 Klingenbaugruppe ersetzen HT2410E Heckenschere 14. Ziehen Sie die 6 Schrauben fest, um Halterabdeckung anzubringen. Halterabdeckung Schraube...
- Seite 35 Teil 3: Leiterplattenbaugruppe ersetzen...
- Seite 36 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 1. Bauen Sie das Gehäuseset ab, wie im Abschnitt „Leiterplattenbaugruppen- und Motorfehlererkennung“ beschrieben. 2. Nehmen Sie die Motorbaugruppe zusammen mit der Klingenbaugruppe aus dem linken Gehäuse.
- Seite 37 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 3. Entfernen Sie die Auslöser und die Leiterplattenbaugruppe aus dem linken Gehäuse. Ersetzen Sie die defekte Leiterplattenbaugruppe durch eine neue. Wenn einer der Auslöser defekt ist, ersetzen Sie ihn durch eine neue. Antriebseinheitsknopf Nr. 2 Hebel...
- Seite 38 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 4. Setzen Sie den Akkuanschlusspol und den hinteren Schalter in das linke Gehäuse ein. Akkuanschlusspol Hinterer Schalter...
- Seite 39 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 5. Legen Sie die Kabel in den Kabelkanal des linken Gehäuses und setzen Sie den Anlasser in das linke Gehäuse ein. Kabel Anlasser...
- Seite 40 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 6. Binden Sie die Kabel mit einem Kabelbinder fest und setzen den vorderen Schalter durch die Öffnung des linken Gehäuses ein. Vorderer Schalter...
- Seite 41 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 7. Setzen Sie die Leiterplattenbaugruppe in die Aussparung des linken Gehäuses.
- Seite 42 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 8. Legen Sie die Kabel, die mit dem vorderen Schalter verbunden sind, durch den Kabelkanal und setzen Sie den Kondensator in die Aussparung ein. Kabel Kondensator...
- Seite 43 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 9. Legen Sie die Kabel in den Kabelkanal des linken Gehäuses. Die Kabelreihenfolge sollte folgendermaßen aussehen: ④ ③ ② ①...
- Seite 44 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 10. Fixieren Sie die Kabel im linken Gehäuse wie nachfolgend dargestellt.
- Seite 45 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 11. Setzen Sie die Antriebsknöpfe und den Hebel in das linke Gehäuse ein. Hebel Antriebseinheitsknopf Nr. 1 Antriebseinheitsknopf Nr. 2...
- Seite 46 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 12. Setzen Sie den Schalterauslöser und den Sperrknopf in das linke Gehäuse ein. Schalterauslöser Antriebseinheitsknopf Nr. 1...
- Seite 47 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 13. Richten Sie die Öffnungen des vorderen Schaltauslösers mit den Rippen des Handgriffs an der Vorderseite aus und positionieren Sie den vorderen Schaltauslöser im vorderen Seitengriff. Hinweis: Wenn der Handgriff defekt ist, ersetzen Sie ihn durch einen neuen.
- Seite 48 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 14. Befestigen Sie die Kabel, die mit dem vorderen Seitengriff verbunden sind im Kabelkanal des vorderen Seitenhandgriffs. Die Kabelreihenfolge sollte folgendermaßen aussehen: ② ① ③...
- Seite 49 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 15. Setzen Sie den vorderen Schalterauslöser in den vorderen Seitenhandgriff ein. Vorderer Schalterauslöser...
- Seite 50 Leiterplattenbaugruppe ersetzen HT2410E Heckenschere 16. Setzen Sie die Klingenbaugruppe zusammen mit der Motorbaugruppe in das linke Gehäuse ein.
- Seite 51 Teil 4: Ersetzen Sie den Motor und die Getriebebaugruppe...
- Seite 52 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 1. Bauen Sie das Gehäuseset ab, wie im Abschnitt „Leiterplattenbaugruppen- und Motorfehlererkennung“ beschrieben. 2. Nehmen Sie die Motorbaugruppe zusammen mit der Klingenbaugruppe aus dem linken Gehäuse. Linkes Gehäuse...
- Seite 53 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 3. Lösen Sie 2 Schrauben an der Stützschiene. Schraube Beschreibung Teilenummer Menge Schraube 5620216005...
- Seite 54 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 4. Entfernen Sie die Stützschiene und die Buchsen. Buchse Stützplatte Beschreibung Teilenummer Menge Stützplatte 3706209001 Buchse 5650671001...
- Seite 55 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 5. Stellen Sie das Klingenset fest, damit es sich nicht bewegen kann und lösen Sie anschließend die Mutter von der Welle und entfernen Sie diese. 6. Entfernen Sie die Unterlegscheibe. Mutter...
- Seite 56 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 7. Entfernen Sie den Exzenterblock zusammen mit der Klingenbaugruppe. 8. Entfernen Sie die Unterlegscheibe. Unterlegscheibe Klingenbaugruppe Exzenterblock...
- Seite 57 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 9. Lösen Sie 3 Schrauben, um die Motorbaugruppe vom Getriebegehäusebaugruppe zu trennen. Motorbaugruppe Schraube Beschreibung Teilenummer Menge Schraube 5610294001 Motorbaugruppe 2824923002...
- Seite 58 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 10. Nehmen Sie die Unterlegscheibe aus der Getriebegehäusebaugruppe. Unterlegscheibe Beschreibung Teilenummer Menge Unterlegscheibe 5650576001...
- Seite 59 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 11. Nehmen Sie die Umlaufrädergetriebe aus der Getriebegehäusebaugruppe. 12. Nehmen Sie den Zahnkranz aus der Getriebegehäusebaugruppe. Zahnkranz Umlaufrädergetriebe Beschreibung Teilenummer Menge Umlaufrädergetriebe 3520965001 Zahnkranz 3520964001...
- Seite 60 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 13. Nehmen Sie die Räderkoppelgetriebebaugruppe aus der Getriebegehäusebaugruppe. Räderkoppelgetriebebaugruppe Beschreibung Teilenummer Menge Räderkoppelgetriebeb 2824927001 augruppe...
- Seite 61 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 14. Nehmen Sie die Umlaufrädergetriebe aus der Getriebegehäusebaugruppe. Umlaufräder- getriebe Beschreibung Teilenummer Menge Umlaufrädergetriebe 3520961001...
- Seite 62 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 15. Entfernen Sie den Sicherheitsring mit einer Sicherungsringzange. Sicherheitsring Sicherheitsring Beschreibung Teilenummer Menge Sicherheitsring 5660018001...
- Seite 63 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 16. Nehmen Sie Zahnradträger aus der Getriebegehäusebaugruppe. Wenn der Zahnradträger defekt ist, ersetzen Sie ihn durch einen neuen. 17. Nehmen Sie den Zahnkranz aus der Getriebegehäusebaugruppe. Wenn irgendein Teil der Motor- und Getriebebaugruppe defekt ist, ersetzen Sie es durch ein neues.
- Seite 64 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 18. Befestigen Sie den Zahnkranz in der Getriebegehäusebaugruppe. 19. Befestigen Sie den Zahnradträger in der Getriebegehäusebaugruppe. Zahnkranz Zahnradträger...
- Seite 65 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 20. Befestigen Sie den Zahnradträger mit einem Sicherungsring an der Getriebegehäusebaugruppe. Sicherheitsring Sicherheitsring...
- Seite 66 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 21. Befestigen Sie die Umlaufrädergetriebe in der Getriebegehäusebaugruppe. Umlaufrädergetriebe...
- Seite 67 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 22. Befestigen Sie die Räderkoppelgetriebebaugruppe in der Getriebegehäusebaugruppe. Räderkoppelgetrie- bebaugruppe...
- Seite 68 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 23. Befestigen Sie den Zahnkranz in der Getriebegehäusebaugruppe. Zahnkranz...
- Seite 69 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 24. Befestigen Sie die Umlaufrädergetriebe in der Getriebegehäusebaugruppe. Umlaufrädergetriebe...
- Seite 70 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 25. Befestigen Sie die Unterlegscheibe in der Getriebegehäusebaugruppe. Unterlegscheibe...
- Seite 71 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 26. Bringen Sie die Getriebegehäusebaugruppe mit der Motorbaugruppe an. Motorbaugruppe...
- Seite 72 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 27. Befestigen Sie die Motorbaugruppe mit Schrauben an der Getriebegehäusebaugruppe. Schraube...
- Seite 73 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 28. Montieren Sie die Unterlegscheibe an der Welle. Unterlegscheibe...
- Seite 74 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 29. Bringen Sie die Klingenbaugruppe auf der Welle an. Hinweis: Die Klingenseite zeigt nach oben Die Öffnungen an der Stützschiene müssen sich in einer Linie mit den Öffnungen auf der Getriebegehäusebaugruppe befinden.
- Seite 75 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 30. Montieren Sie die Unterlegscheibe an der Welle. 31. Stellen Sie das Klingenset fest, damit es sich nicht bewegen kann und schrauben Sie anschließend die Klingenbaugruppe mit der Motorbaugruppe mithilfe einer Mutter fest.
- Seite 76 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 32. Befestigen Sie die Buchsen in der Klingenbaugruppe. 33. Setzen Sie die Stützplatte auf die Oberfläche der Klingenbaugruppe. 34. Schrauben Sie die Stützplatte mit der Klingenbaugruppe mithilfe von Schrauben fest. Buchse Stützplatte...
- Seite 77 Ersetzen Sie den Motor und die Getriebebaugruppe HT2410E Heckenschere 35. Bauen Sie die Klingenbaugruppe zusammen mit der Motorbaugruppe in das linke Gehäuse ein.
- Seite 78 Teil 5: Bringen Sie das Gehäuseset an...
- Seite 79 Bringen Sie das Gehäuseset an HT2410E Heckenschere Befestigen Sie das rechte Gehäuse mit dem linken Gehäuse mithilfe von Schrauben. Rechtes Gehäuse Linkes Gehäuse...
- Seite 80 Bringen Sie das Gehäuseset an HT2410E Heckenschere 2. Ziehen Sie die Schraube an der rechten Gehäuseseite fest. Schraube...
- Seite 81 Bringen Sie das Gehäuseset an HT2410E Heckenschere 3. Ziehen Sie die Schraube an der linken Gehäuseseite fest. Schraube...
- Seite 82 Bringen Sie das Gehäuseset an HT2410E Heckenschere 4. Bauen Sie den hintern Seitenhandgriff an das Gehäuseset an. 5. Montieren Sie den vorderen Seitenhandgriff am hinteren Seitenhandgriff und schrauben Sie diese fest. Vorderer Handgriff Hinterer Handgriff...
- Seite 83 Bringen Sie das Gehäuseset an HT2410E Heckenschere 6. Ziehen Sie die Schrauben auf jeder Seite des Gehäusesets fest an, um den Seitenhandgriff fest an das Gehäuseset anzubauen. Schraube...
- Seite 84 Bringen Sie das Gehäuseset an HT2410E Heckenschere 7. Bauen Sie die Abdeckung mit dem Gehäuseset an und schrauben Sie diese fest. Schraube Halterabdeckung...
- Seite 85 Bringen Sie das Gehäuseset an HT2410E Heckenschere 8. Bringen Sie die Schutzvorrichtung am Gehäuseset an und schrauben Sie diese mit Schrauben fest. Schutzvorrichtung Schraube Im Zuge der kontinuierlichen Produktverbesserung verwenden Sie bitte die aktuelle SBOM- und Teileliste, ENDE um bei Bedarf Ersatzteile zu bestellen.
