Schnittstellen und Ausgänge
Das Gerät kann im Modus "Remote" über USB-Schnittstelle mit der
Laborsoftware labworldsoft
®
Hinweis: Beachten Sie hierzu die Systemvoraussetzungen sowie die
Betriebsanleitung und Hilfestellungen der Software�
/// USB-Schnittstelle
Angeschlossene Geräte und deren Eigenschaften werden automatisch erkannt�
Die USB-Schnittstelle dient in Verbindung mit Softwaresteuerung zum
„Remote"-Betrieb und kann auch zum Software-Update des Gerätes benutzt
werden�
/// USB Geräte-Treiber
Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit USB Schnittstelle
unter:
http://www.ika.com/ika/lws/download/usb-driver.zip
Installieren Sie den Treiber, indem Sie die Setup Datei ausführen� Anschließend
verbinden Sie das IKA-Gerät mit dem USB-Datenkabel mit dem PC und folgen
den Anweisungen�
Die Datenkommunikation erfolgt über einen virtuellen COM Port�
/// Befehlssyntax und Format
Für den Befehlssatz gilt folgendes:
› Die Befehle werden generell vom Rechner (Master) an das Gerät (Slave)
geschickt�
› Das Gerät sendet ausschließlich auf Anfrage des Rechners� Auch Fehlermel-
dungen können nicht spontan vom Gerät an den Rechner (Automatisierungs-
system) gesendet werden�
› Die Befehle werden in Großbuchstaben übertragen�
› Befehle und Parameter sowie aufeinanderfolgende Parameter werden durch
wenigstens ein Leerzeichen getrennt (Code: hex 0x20)�
› Jeder einzelne Befehl (incl� Parameter und Daten) und jede Antwort werden
mit Blank CR LF abgeschlossen (Code: hex 0x20 hex 0x0d hex 0x0A) und
haben eine maximale Länge von 80 Zeichen�
› Das Dezimaltrennzeichen in einer Fließkommazahl ist der Punkt (Code: hex
0x2E)�
20
betrieben werden�
Die vorhergehenden Ausführungen entsprechen weitestgehend den Empfeh-
lungen des NAMUR-Arbeitskreises (NAMUR-Empfehlungen zur Ausführung
von elektrischen Steckverbindungen für die analoge und digitale Signalüber-
tragung an Labor-MSR-Einzelgeräten� Rev�1�1)�
Die NAMUR-Befehle und die zusätzlichen IKA-spezifischen Befehle dienen nur
als Low Level Befehle zur Kommunikation zwischen Gerät und PC� Mit einem
geeigneten Terminal bzw� Kommunikationsprogramm können diese Befehle
direkt an das Gerät übertragen werden� Labworldsoft
IKA-Software Paket unter MS Windows zur Steuerung des Gerätes und zur
Erfassung der Gerätedaten, das auch grafische Eingaben von z�B� Drehzahl-
rampen erlaubt�
NAMUR Befehle
Funktion
IN_NAME
Gerätenamen lesen
IN_PV_4
Aktuellen Drehzahlwert lesen
IN_SP_4
Nenndrehzahlwert lesen
OUT_SP_4
Nenndrehzahlwert einstellen
START_4
Motor starten
STOP_4
Motor stoppen
LIGHT_x: x=0
Aufstellfläche beleuchtet AUS
x=50
Helligkeitswert 50%
x=75
Helligkeitswert 75%
x=100
Helligkeitswert 100%

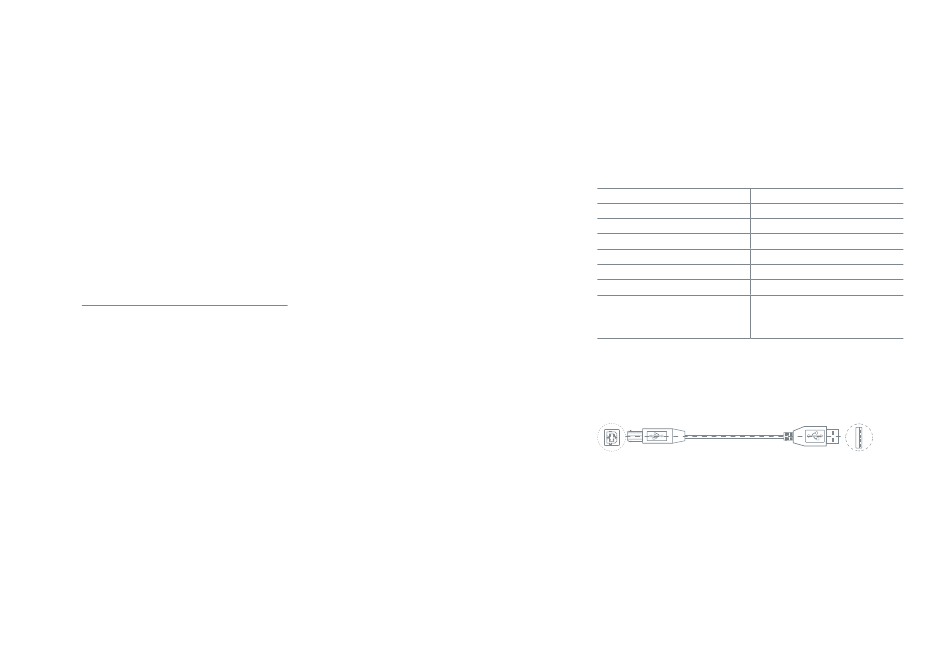

/// USB Kabel A - B
Dieses Kabel wird für den Anschluss des USB Ports an einen PC benötigt�
USB B
ist ein komfortables
®
USB A
21
