Beschreibung

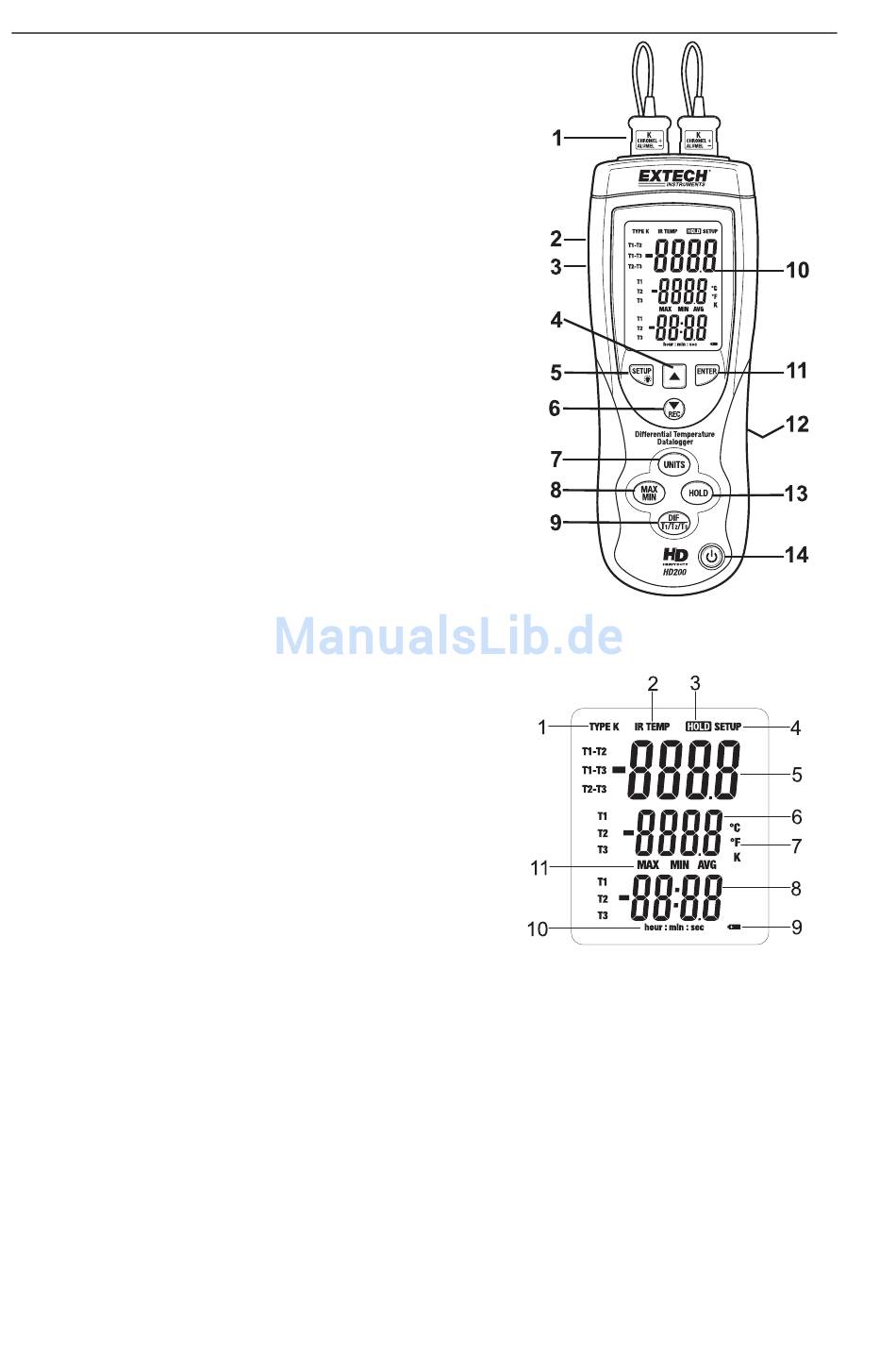

Beschreibung des Messgerätes
1.
Eingang der Thermoelemente
2.
PC-USB-Anschlussbuchse
3.
IR-Messfühler-Eingangsbuchse
4.
Taste Pfeil nach oben
5.
Taste SETUP & Taste für Hintergrundbeleuchtung
6.
Taste Pfeil nach unten und Aufnahme
7.
Taste zur Auswahl der Temperatureinheiten
8.
Taste MAX-MIN
9.
Taste zur Displaykonfiguration
10. LCD-Display
11. Taste ENTER
12. Batterfach & Dreibeinadapter (Rückseite)
13. Taste Display-HOLD
14. Ein- / Ausschalter
Hinweis: Der IR-Sensor wird in einem späteren Abschnitt beschrieben.
Beschreibung des Displays
1.
Typ des Thermoelements (Symbol blinkt, wenn
das Messgerät aufzeichnet)
2.
IR-Temperatur (Anzeige blinkt, wenn das
Messgerät aufzeichnet)
3.
Modus Data Hold (Messungen werden auf dem
Display eingefroren)
4.
Erscheint, wenn sich das Messgerät im SETUP-
Modus befindet
5.
Hauptanzeige: Messungen T1, T2, T3, T1-T2,
T1-T3 oder T2-T3.
6.
Zweitanzeige: MAX, MIN, AVG, Offset, Messung T1, T2 oder T3.
7.
Temperatureinheit der Messung
8.
Drittanzeige. Timer der Zeitspanne oder Messung T1, T2, T3
9.
Symbol für niedrigen Batteriestand
10. Timer
11. Symbole für die Anzeigemodi MAX, MIN, AVG
3
HD200-EU V2.0 4/08
