3 Gerätebeschreibung
3.1

Vorderseite

BENNING IT 115
Legende:
1 LCD
2 AUF
3 AB
4 TEST
5 ESC
6 TAB
Hintergrundbeleuchtung
7
Kontrast
8 ON/OFF
9 HELP
10 Funktionswahlschalter
11 CAL
12 Grüne/rote LED

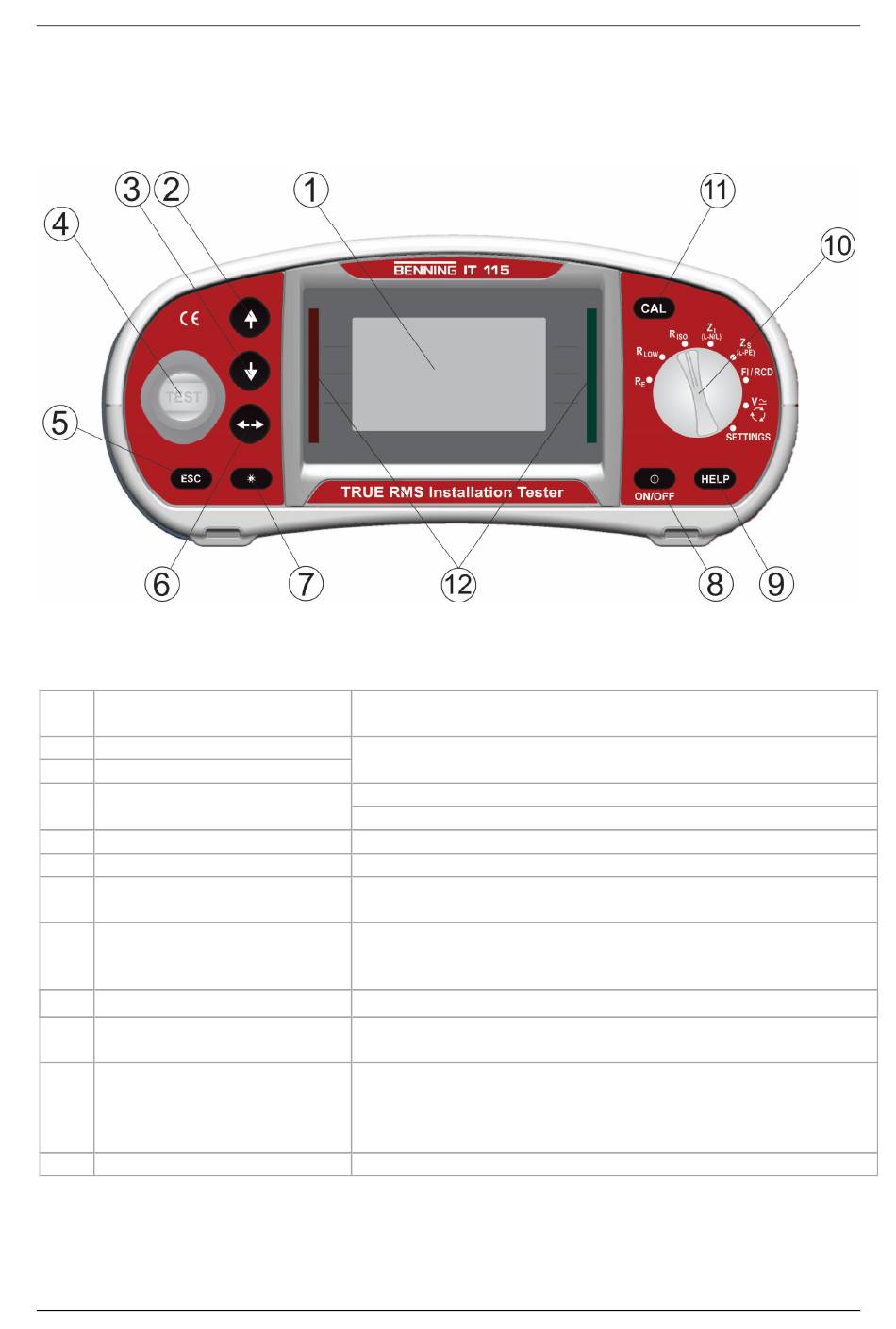

Abbildung 3.1: Vorderseite
Matrix-Display mit 128 x 64 Bildpunkten und Hintergrund-
beleuchtung.
Ändert ausgewählte Parameter.
Start der Messung.
PE-Berührungselektrode für Schutzleiteranschluss.
Zurück/Abbruch.
Wählt Parameter in der eingestellten Messfunktion aus.
Ändert Hintergrundbeleuchtung und Kontrast.
Gerät ein- oder ausschalten.
Automatische Abschaltung (APO) ohne Tastenbetätigung
nach 15 Min.
Hilfefunktion mit Anschlussbilder
Drehschalter zur
SETTINGS-Einstellungen.
Zur Kalibrierung der Prüfleitungen in der R LOW und
DURCHGANGS-Funktion.
Startet die Z
Spannungsfall.
GUT/SCHLECHT-Anzeige der Messergebnisse.
- 13 -
REF
Gerätebeschreibung
Auswahl der Messfunktionen
-Messung in der Unterfunktion ΔU
und
