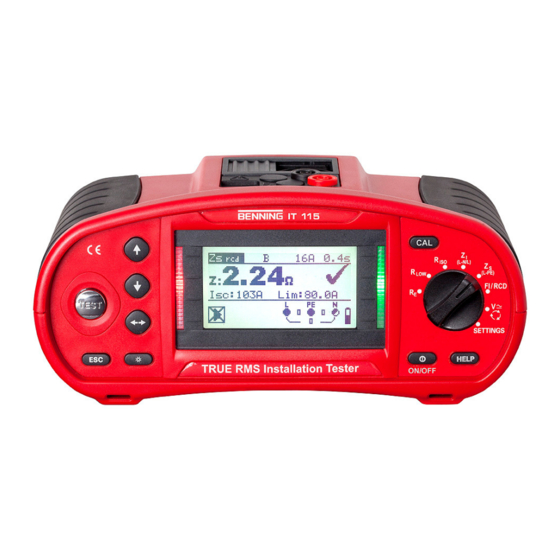

Benning IT 115 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Benning Anleitungen
  4. Laborzubehör & Laborgeräte
  5. IT 115
  6. Bedienungsanleitung

Benning IT 115 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für IT 115:
Inhaltsverzeichnis

Werbung

Quicklinks

Installationsprüfgerät
BENNING IT 115
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Benning IT 115

Inhaltszusammenfassung für Benning IT 115

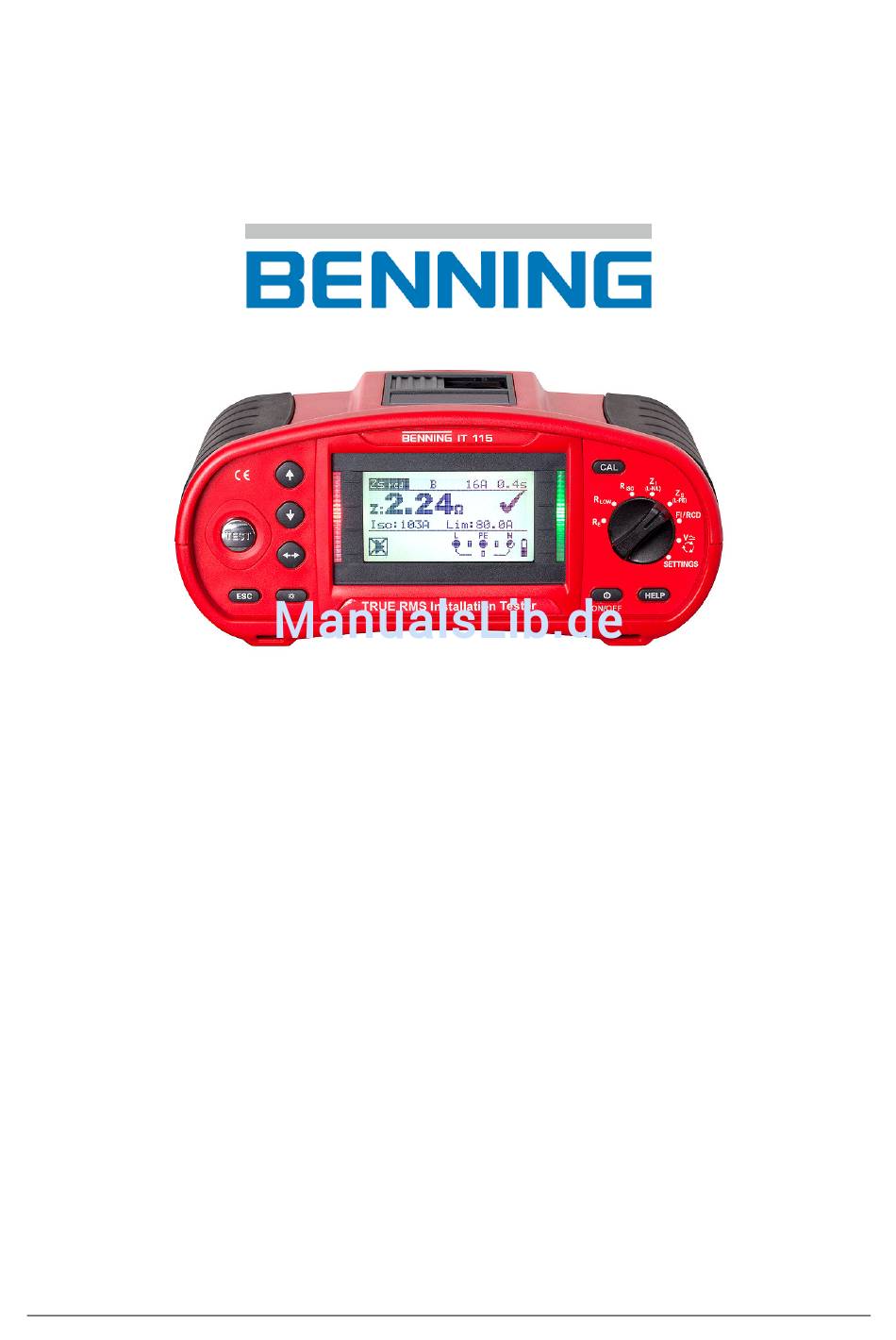

  • Seite 1 Installationsprüfgerät BENNING IT 115 Bedienungsanleitung...
  • Seite 2 Dieses Symbol auf Ihrem Gerät stellt sicher, dass das Gerät die Anforderungen der EU (Europäische Union) hinsichtlich der Sicherheit und elektromagnetischen Verträglichkeit von Geräten erfüllt © 2016 BENNING Dieses Dokument darf ohne ausdrückliche schriftliche Genehmigung von BENNING weder vervielfältigt noch in irgendeiner anderen Form genutzt werden. IDNR. 20 752 418 TN: 10135915.02...

  • Seite 3: Inhaltsverzeichnis

    BENNING IT 115 Inhalt Inhaltsverzeichnis Vorwort ..........................5 Sicherheits- und Bedienhinweise ..................6 Warnhinweise......................6 Batterien/Akkus und Ladegerät ................. 10 Normen ........................12 Gerätebeschreibung ....................... 13 Vorderseite ........................ 13 Anschlussfeld ......................14 Rückseite ........................15 Tragen des Prüfgerätes ..................... 16 3.4.1...
  • Seite 4 BENNING IT 115 Inhalt Prüfung des Schutzleiteranschlusses ................ 49 Wartung ........................... 51 Ersetzen der Sicherungen ..................51 Reinigung ........................51 Periodische Kalibrierung ................... 51 Service ........................52 Technische Daten ......................53 Isolationswiderstand ....................53 Niederohmwiderstand/Durchgangsprüfung ............... 54 7.2.1 Niederohmwiderstand R LOW ................54 7.2.2...

  • Seite 5: Vorwort

    Messergebnisse, Anzeigen, Messparameter und Meldungen. Zwei Gut/Schlecht-Anzeigen (rote/ grüne LED’s) befinden sich seitlich neben dem LC-Display. Das BENNING IT 115 ist mit allem notwendigen Zubehör für eine komfortable Prüfung ausgestattet. Es wird gemeinsam mit dem gesamten Zubehör in einer gepolsterten Tragetasche aufbewahrt.

  • Seite 6: Sicherheits- Und Bedienhinweise

    Erde (Spannung gegen Erde) Warnhinweise Um ein hohes Maß an Bediensicherheit während der Prüfungen und Messungen zu erreichen und um Schäden an dem BENNING IT 115 zu vermeiden, müssen folgende allgemeine Warnhinweise beachtet werden. Warnhinweise - Allgemeine Informationen: Wird das Prüfgerät nicht wie in dieser Bedienungsanleitung beschrieben eingesetzt, so kann der durch das Prüfgerät bereitgestellte Schutz beeinträchtigt...
  • Seite 7 BENNING IT 115 Sicherheits- und Bedienhinweise Beachten Sie, dass die Messkategorie einiger Zubehörteile geringer als die des Prüfgerätes ist. Prüfspitzen Commander-Prüfspitzen verfügen über abnehmbare Aufsteckkappen. Wenn diese entfernt werden, reduziert sich die Messkategorie auf CAT II. Prüfen Sie die Markierungen der Zubehörteile!
  • Seite 8 BENNING IT 115 Sicherheits- und Bedienhinweise Anmerkungen im Zusammenhang mit den Messungen: Allgemeines Die Anzeige bedeutet, dass die gewählte Messung aufgrund von irregulären Bedingungen an den Eingangsklemmen nicht durchgeführt werden kann. Messungen des Isolationswiderstandes, Niederohmwiderstandes, Durchgangs und des Erdungswiderstandes können nur im spannungsfreien Zustand durchgeführt werden.
  • Seite 9 BENNING IT 115 Sicherheits- und Bedienhinweise Schleifenimpedanz Der untere Grenzwert des unbeeinflussten Kurzschlussstromes hängt vom Sicherungs- typ, von der Strombemessung und der Auslösezeit der Sicherung sowie vom ISC- Skalierungsfaktor ab. Die angegebene Genauigkeit der geprüften Parameter gilt nur, wenn die Netzspannung während der Messung stabil ist.

  • Seite 10: Batterien/Akkus Und Ladegerät

    BENNING IT 115 Sicherheits- und Bedienhinweise Batterien/Akkus und Ladegerät Das Gerät kann mit sechs Alkali-Batterien (Typ AA) oder mit wiederaufladbaren NiMh-Batterien (Akkus) betrieben werden. Die angegebene Betriebszeit bezieht sich auf Akkus mit einer Nennleistung von 2100 mAh. Der Ladezustand der Batterien wird permanent im unteren rechten Teil des LC-Displays angezeigt.
  • Seite 11 BENNING IT 115 Sicherheits- und Bedienhinweise Während des Ladevorgangs von Akkus, die über einen längeren Zeitraum nicht verwendet wurden (länger als 6 Monate), können unvorhersehbare chemische Vorgänge auftreten. In diesem Fall wird empfohlen den Lade-/Entladezyklus mindestens 2-4 Mal zu wiederholen.

  • Seite 12: Normen

    BENNING IT 115 Sicherheits- und Bedienhinweise Normen Das BENNING IT 115 wird in Übereinstimmung mit folgenden Vorschriften gebaut und geprüft: Elektromagnetische Verträglichkeit (EMV) EN 61326-1 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen Klasse B (Handgeräte in kontrollierten EM-Umgebungen) Sicherheit (LVD) EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und...

  • Seite 13: Gerätebeschreibung

    BENNING IT 115 Gerätebeschreibung 3 Gerätebeschreibung Vorderseite Abbildung 3.1: Vorderseite Legende: Matrix-Display mit 128 x 64 Bildpunkten und Hintergrund- beleuchtung. Ändert ausgewählte Parameter. Start der Messung. TEST PE-Berührungselektrode für Schutzleiteranschluss. Zurück/Abbruch. Wählt Parameter in der eingestellten Messfunktion aus. Hintergrundbeleuchtung Ändert Hintergrundbeleuchtung und Kontrast.

  • Seite 14: Anschlussfeld

    BENNING IT 115 Gerätebeschreibung Anschlussfeld Abbildung 3.2: Anschlussfeld Legende: Prüfanschluss Messeingänge/-ausgänge. Ladebuchse Zur Ladung der wiederaufladbaren NiMh-Akkus. PS/2-Buchse Serielle RS-232-Schnittstelle für Servicezwecke Schutzabdeckung USB-Anschluss Ohne Funktion Warnungen! Die höchstzulässige Spannung zwischen den Prüfklemmen und der Erde beträgt 550 V! Die höchstzulässige Spannung zwischen den Prüfklemmen beträgt 550 V! Die maximal kurzzeitig zulässige Spannung des externen Ladegerätes beträgt 14 V!

  • Seite 15: Rückseite

    BENNING IT 115 Gerätebeschreibung Rückseite Abbildung 3.3: Rückseite Legende: Abdeckung des Batterie-/Sicherungsfachs Informationsschild Schrauben für die Abdeckung des Batterie-/Sicherungsfachs Abbildung 3.4: Batterie- und Sicherungsfach Legende: Sicherung F1 M 315 mA/250 V Sicherungen F2 und F3 F 4 A/500 V (Abschaltvermögen 50 kA)

  • Seite 16: Tragen Des Prüfgerätes

    BENNING IT 115 Gerätebeschreibung Abbildung 3.5: Bodenansicht Legende: Informationsschild Tragegurtöffnungen Seitenabdeckungen Tragen des Prüfgerätes Mit dem standardmäßigen Lieferumfang kann das Prüfgerät auf verschiedene Arten getragen werden. Das Prüfgerät hängt mit dem Trageriemen um den Hals des Bedieners. Das Prüfgerät kann auch in der gepolsterten Tasche getragen und liegend verwendet werden.

  • Seite 17: Befestigung Des Trageriemens

    BENNING IT 115 Gerätebeschreibung 3.4.1 Befestigung des Trageriemens Wählen Sie zwischen einer der beiden Methoden: Abbildung 3.6: Erste Methode Abbildung 3.7: Alternative Methode Bitte prüfen Sie regelmäßig die sichere Befestigung. - 17 -...

  • Seite 18: Lieferumfang Und Optionales Zubehör

    BENNING IT 115 Gerätebeschreibung Lieferumfang und optionales Zubehör 3.5.1 Standard-Lieferumfang 1 x Installationsprüfgerät BENNING IT 115 1 x Gepolsterte Tragetasche 1 x Prüfkabel mit Schutzkontaktstecker 1 x Universelle 3-Leiter-Prüfleitung (schwarz, blau, grün) 1 x Prüfspitzensatz (schwarz, blau, grün) 1 x Krokodilklemmensatz (schwarz, blau, grün) 1 x Trageriemen 6 x Wiederaufladbare NiMh-Akkus, Größe AA...

  • Seite 19: Gerätebedienung

    BENNING IT 115 Gerätebedienung 4 Gerätebedienung Anzeigen und Warntöne 4.1.1 Anschlussmonitor Der Anschlussmonitor zeigt die anliegenden Spannungen an den Prüfklemmen sowie Informationen über die aktiven Prüfklemmen im Wechselstromnetz an. Die anliegende Spannung wird zusammen mit der Prüfklemmendarstellung angezeigt. Alle drei Prüfklemmen L, N und PE werden für die ausgewählte Messung verwendet.

  • Seite 20: Bewertungsfeld

    BENNING IT 115 Messungen Während der Messung wurde eine hohe Störspannung festgestellt. Die Messergebnisse können verfälscht sein. L und N wurden getauscht. FI/RCD während der Messung ausgelöst (in FI/RCD-Funktionen) Tragbarer FI/PRCD ausgewählt (nur für Dokumentationszwecke). Der Widerstand der Prüfleitungen für die Niederohmmessung/ Durchgangs- prüfung ist nicht kompensiert.

  • Seite 21: Hilfe-Menü (Help-Taste)

    BENNING IT 115 Messungen 4.1.6 Hilfe-Menü (HELP-Taste) HELP Öffnet das Hilfe-Menü. Für alle Messfunktionen ist ein Hilfe-Menü verfügbar. Das Hilfe-Menü enthält graphische Anschlussbilder, wie das Prüfgerät an die elektrische Anlage anzuschließen ist. Nach Auswahl der gewünschten Messfunktion kann über die HELP-Taste das entsprechende Hilfe-Menü...

  • Seite 22: Funktionswahlschalter

    BENNING IT 115 Messungen Funktionswahlschalter Der Funktionswahlschalter dient der Auswahl der Prüf- und Messfunktionen SETTINGS-Einstellungen Tasten-Funktion nach Auswahl der Prüf-/Messfunktion Wählt die Unterfunktion der eingestellten Prüf-/Messfunktion aus AUF/AB (nur für R LOW, Z , Zs, FI/RCD). Auswahl der Parameter und Grenzwerte.

  • Seite 23: Settings-Einstellungen

    BENNING IT 115 Messungen SETTINGS-Einstellungen Stellen Sie den Funktionswahlschalter zur Auswahl der Messfunktion auf SETTINGS, um folgende Einstellungen am Prüfgerät vorzunehmen: SPRACHE auswählen (GB, D, E, F, NL) RCD/FI-PRÜFUNG (Prüfung gemäß 61008/ EN 61009, IEC 60364-4-41, BS 7671, AS/NZS 3017) ISC FAKTOR Einstellung (0,20 –...
  • Seite 24 BENNING IT 115 Messungen Die maximalen FI/RCD-Abschaltzeiten sind von Norm zu Norm unterschiedlich. Die Zeiten für die einzelnen Normen sind unten aufgeführt. Standardmäßig sind die Abschaltzeiten gemäß Norm EN 60364-4-41 voreingestellt. Die Norm EN 60364-4-41 definiert gemäß Tabelle 41.1 unterschiedliche Abschaltzeiten für TN/IT-Netze und TT-Netze.

  • Seite 25: Isc-Faktor (Skalierungsfaktor)

    BENNING IT 115 Messungen Maximale Prüfzeiten und gewählter Prüfstrom für allgemeine (nicht verzögerte) FI/RCD: Standard ½×I 2×I 5×I ∆N ∆ ∆N ∆N EN 60364-4-41 1000 ms 1000 ms 150 ms 40 ms EN 61008/EN 61009 300 ms 300 ms 150 ms...

  • Seite 26: Werkseinstellungen

    BENNING IT 115 Messungen Anmerkung: Die Option Commander AUS ist dafür gedacht, die Bedientasten des Commanders (außer Taste Hintergrundbeleuchtung) zu deaktivieren. Die Deaktivierung des Commanders ist dann sinnvoll, wenn starke Störquellen die Funktion des Commanders beeinflussen. 4.3.5 Werkseinstellungen In diesem Menü können die Einstellungen, die Messparameter und die Grenzwerte des Prüfgerätes...
  • Seite 27 BENNING IT 115 Messungen FI/RCD RCD t Nennwert Differenzialstrom: I = 30 mA ∆N FI/RCD-Typ: AC, nicht verzögert Prüfstrom mit Polarität bei Beginn: (0°) Grenzwert Berührungsspannung: 50 V Stromfaktor: ×1 Anmerkung: Das Prüfgerät kann auch auf die Werkseinstellungen zurückgesetzt werden, wenn die TAB-Taste während des Einschaltens gedrückt wird.

  • Seite 28: Messungen

    BENNING IT 115 Messungen 5 Messungen TRMS Spannung, Frequenz und Phasenfolge Die anliegenden Spannungen an den Prüfanschlüssen werden über den Anschlussmonitor permanent angezeigt. In dem Messbereich TRMS SPANNUNG (Echt-Effektivwert der Span- nung) können die Messwerte für Spannung (AC/DC), Frequenz und die Phasenfolge (Drehfeld) auch gespeichert werden.
  • Seite 29 BENNING IT 115 Messungen Durchführung der Spannungsmessung V≃ ≃ ≃ ≃ Wählen Sie mit dem Funktionswahlschalter die Schaltstellung Kontaktieren Sie die Prüfleitungen an das Prüfobjekt (siehe Abbildung 5.2 und Abbildung 5.3). Das Messergebnis wird im Display angezeigt. Die Messung wird unmittelbar nach Auswahl der Funktion TRMS SPANNUNG ausgeführt.

  • Seite 30: Isolationswiderstand

    BENNING IT 115 Messungen Isolationswiderstand Die Messung des Isolationswiderstandes wird durchgeführt, um den ordnungsgemäßen Zustand der Isolation nachzuweisen und eine Gefährdung durch Elektrizität auszuschließen. Typische Anwendungsfälle sind: Isolationswiderstand zwischen den aktiven Leitern (L/N) der Anlage und dem Schutz- leiter/Erde (PE) => Schutz vor elektrischem Schlag, Isolationswiderstand zwischen den aktiven Leitern (L/N) der Anlage =>...
  • Seite 31 Entladung unter Umständen zeitverzögert. Das Warn- symbol und die tatsächliche Spannung werden während der Entladung angezeigt. Schließen Sie Prüfleitungen nicht an externe Spannungen über 550 V (AC oder DC) an, damit das BENNING IT 115 nicht beschädigt wird. - 31 -...

  • Seite 32: Niederohmwiderstand/Durchgangsprüfung

    Summer EIN (ertönt wenn Widerstand geringer ist als der eingestellter Grenzwert) oder AUS 5.3.1 Niederohmwiderstand mit 200 mA Prüfstrom Die Widerstandsmessung wird mit automatischer Polaritätsumkehrung der Prüfspannung durch- geführt. Anschlussplan Abbildung 5.9: Anschluss der 3-Leiter-Prüfleitung und der optionalen 40 m Messleitung BENNING TA 5 (044039) - 32 -...

  • Seite 33: Durchgangsprüfung Mit 7 Ma Prüfstrom

    BENNING IT 115 Messungen Durchführung der Niederohmmessung R LOW Wählen Sie mit dem Funktionswahlschalter die Schaltstellung LOW. Stellen Sie die Unterfunktion auf R LOW Stellen Sie den Grenzwert ein (optional). Schließen Sie die Prüfleitungen an das Prüfgerät und kompensieren sie, falls erforder- lich, den Prüfleitungswiderstand (siehe Kapitel 5.3.3 Kompensation (Nullabgleich) des...

  • Seite 34: Kompensation (Nullabgleich) Des Prüfleitungswiderstandes

    BENNING IT 115 Messungen Durchführung der Durchgangsprüfung Wählen Sie mit dem Funktionswahlschalter die Schaltstellung LOW. Stellen Sie die Unterfunktion auf DURCHGANG. Stellen Sie den Grenzwert ein (optional). Schließen Sie die Prüfleitungen an das Prüfgerät und kompensieren sie, falls erforder- lich, den Prüfleitungswiderstand (siehe Kapitel 5.3.3 Kompensation (Nullabgleich) des Prüfleitungswiderstandes).

  • Seite 35: Prüfen Von Fehlerstrom-Schutzeinrichtungen Fi/Rcds

    BENNING IT 115 Messungen Anmerkung: Der höchste Wert für die Prüfleitungskompensation ist 5 Ω. Sollte der Widerstand höher sein, wird der Kompensationswert auf den Ausgangswert zurückgesetzt. Das Symbol wird angezeigt, wenn der Widerstand der Prüfleitungen nicht kompensiert wurde. Prüfen von Fehlerstrom-Schutzeinrichtungen FI/RCDs Bei der Prüfung von Fehlerstrom-Schutzeinrichtungen in FI/RCD-geschützten Anlagen sind eine...

  • Seite 36: Berührungsspannung (Uc)

    BENNING IT 115 Messungen bewertet die vorzeitige Auslösung als „Fehlauslösung“ und bricht die Prüfung ohne Messergebnis ab. Wenn diese Prüfung mit positivem Ergebnis durchgeführt worden ist, dass also nachgewiesen wurde, dass die Auslösung des mobilen FI/PRCD bei dem 0,5- fachen Wert des Nenn-Auslösedifferenzstrom erfolgt und somit der Schutzleiter nicht unterbrochen ist, kann durch Umkontaktieren des Schutzleiters die Prüfung...

  • Seite 37: Auslösezeit (Rcd T)

    BENNING IT 115 Messungen Berührungsspannung Uc FI/RCD-Typ Nennwert I ∆ ∆ ∆ ∆ N proportional zu alle 1,05×I ∆N 2×1,05×I ∆N A, F 1,4×1,05×I ≥ 30 mA ∆N A, F 2×1,4×1,05×I ∆N <30 mA A, F 2×1,05×I ∆N A, F 2×2×1,05×I...

  • Seite 38: Automatikprüfung

    BENNING IT 115 Messungen Norm EN 60364-4-41 (VDE 0100-410), (Einstellung unter SETTINGS → RCD/FI-Prüfung): Ansteigender Fehlerstrom FI/RCD-Typ Kurvenform Startwert Endwert Sinus 0,1×I 1,1×I ∆N ∆N A, F (I ≥ ≥ ≥ ≥ 30 mA) 0,1×I 1,5×I ∆ ∆ ∆ ∆ N gepulst ∆N...
  • Seite 39 BENNING IT 115 Messungen Stellen Sie die Unterfunktion auf AUTO. Stellen Sie die Prüfparameter ein. Kontaktieren Sie die Prüfleitungen an das Prüfobjekt Drücken Sie die Taste TEST, um die Messung zu starten. Start der Prüfung FI/RCD muss auslösen Prüfung mit I N, 0°...
  • Seite 40 BENNING IT 115 Messungen Angezeigte Ergebnisse: x1 ..Schritt 1 Auslösezeit (I , 0º) ∆ ∆N x1 ..Schritt 2 Auslösezeit (I , 180º) ∆ ∆N x5 ..Schritt 3 Auslösezeit (I =5×I , 0º) ∆ ∆N x5 ..Schritt 4 Auslösezeit (I =5×I...

  • Seite 41: Schleifenimpedanz Und Unbeeinflusster Kurzschlussstrom

    BENNING IT 115 Messungen Schleifenimpedanz und unbeeinflusster Kurzschlussstrom Die Schleifenimpedanz ist ein komplexer Wechselstrom-Widerstand innerhalb einer Fehler- schleife (Erdschluss L-PE), bestehend aus Stromquelle, Außenleiter und Schutzleiter. Das Prüfgerät misst die Impedanz der Schleife und berechnet den Kurzschlussstrom. Die Messung entspricht den Anforderungen der Norm EN 61557-3.
  • Seite 42 BENNING IT 115 Messungen Durchführung der Schleifenimpedanzmessung Wählen Sie mit dem Funktionswahlschalter die Schaltstellung Zs (L-PE). Stellen Sie die Unterfunktion auf oder Zs rcd (für Systeme mit FI/RCD’s). Stellen Sie die Prüfparameter ein. Kontaktieren Sie die Prüfleitungen an das Prüfobjekt (siehe Abbildung 5.24).

  • Seite 43: Leitungsimpedanz Und Unbeeinflusster Kurzschlussstrom/Spannungsfall

    BENNING IT 115 Messungen Leitungsimpedanz und unbeeinflusster Kurzschlussstrom/ Spannungsfall Die Leitungsimpedanz ist ein komplexer Wechselstrom-Widerstand innerhalb einer Strom- schleife (Kurzschluss L-N bzw. L-L), bestehend aus Stromquelle, Außen- und Neutralleiter (Einphasensystem) bzw. zwischen zwei Außenleiter (Dreiphasensystem). Die Messung der Leitungsimpedanz entspricht den Anforderungen der Norm EN 61557-3.

  • Seite 44: Leitungsimpedanz Und Unbeeinflusster Kurzschlussstrom

    BENNING IT 115 Messungen 5.6.1 Leitungsimpedanz und unbeeinflusster Kurzschlussstrom Anschlussplan Abbildung 5.28: Anschluss des optionalen Commander-Prüfsteckers (044149) und der 3-Leiter-Prüfleitung Durchführung der Leitungsimpedanzmessung Wählen Sie mit dem Funktionswahlschalter die Schaltstellung (L-N/L). Stellen Sie die Unterfunktion auf ZI. Stellen Sie die Prüfparameter ein.

  • Seite 45: Spannungsfall

    BENNING IT 115 Messungen Anmerkung: Hohe Schwankungen der Netzspannung können die Messergebnisse beeinflussen (Symbol im LC-Display). In diesem Fall wird empfohlen die Messungen zu wieder- holen und zu prüfen, ob die Messergebnisse stabil sind. 5.6.2 Spannungsfall Der Spannungsfall wird, basierend auf der Differenz der Leitungsimpedanz an der Messstelle (z.
  • Seite 46 BENNING IT 115 Messungen Angezeigte Ergebnisse: ∆U .... Spannungsfall Isc .... Unbeeinflusster Kurzschlussstrom Z ....Leitungsimpedanz an der Messstelle Zref ..Leitungsimpedanz an der Referenzstelle Der Spannungsfall wird wie folgt berechnet: − ⋅ ∆ ⋅ wobei gilt: ∆U ..berechneter Spannungsfall Z ...

  • Seite 47: Erdungswiderstand

    BENNING IT 115 Messungen Erdungswiderstand Ein ordnungsgemäßer, zuverlässig wirksamer Erder ist eine wichtige Voraussetzung für die Funktion und Sicherheit von elektrischen Anlagen. In Kombination mit dem optionalen Erdungsset (044113) können Erdungswiderstandsmessun- gen an Haupterdung, Blitzableiter und lokale Erder durchgeführt werden. Die Messung ent- spricht der Norm EN 61557-5.
  • Seite 48 BENNING IT 115 Messungen Abbildung 5.34: Anschluss des optionalen Erdungssets (044113) - Messung am Blitzableiter Abbildung 5.35: Beispiel Erdungswiderstandsmessung Angezeigte Ergebnisse: R ....Erdungswiderstand Rp .... Widerstand der S-Sonde, Sondenwiderstand (Potential) Rc .... Widerstand der H-Sonde, Hilfserderwiderstand (Strom) Hinweise: Ein zu hoher Widerstand der Sonden S und H können die Messergebnisse beeinflussen.

  • Seite 49: Prüfung Des Schutzleiteranschlusses

    BENNING IT 115 Messungen Prüfung des Schutzleiteranschlusses Bei neuen oder modifizierten Installationen kann es vorkommen, dass der Schutzleiter PE mit dem Außenleiter L (Phase) vertauscht wurde. Dies stellt eine äußerst gefährliche Situation dar! Darum ist es wichtig, den Schutzleiteranschluss auf das Vorhandensein einer Phasenspannung zu prüfen.
  • Seite 50 BENNING IT 115 Messungen Prüfung des Schutzleiteranschlusses Wählen Sie mit dem Funktionswahlschalter die Schaltstellung (L-N/L), (L-PE), oder FI/RCD. Kontaktieren Sie die Prüfleitungen an das Prüfobjekt (siehe Abbildung 5.36 und 5.37). Berühren Sie die silberne Berührungselektrode der TEST-Taste für mindestens zwei Sekunden.

  • Seite 51: Wartung

    Es ist wichtig, das Prüfgerät regelmäßig zu kalibrieren, damit die in dieser Bedienungsanleitung aufgeführten technischen Daten garantiert werden. Es wird eine jährliche Kalibrierung empfohlen. Die Kalibrierung darf nur durch einen autorisierten Techniker durchgeführt werden. Bitte wenden Sie sich für weitere Informationen an Ihren Händler oder an den BENNING Service - 51 -...

  • Seite 52: Service

    Für anfallende Reparatur- und Servicearbeiten wenden Sie sich bitte an Ihren Händler oder den BENNING Service. BENNING Elektrotechnik und Elektronik GmbH & Co KG Robert-Bosch-Str. 20 D - 46397 Bocholt BENNING Helpdesk Telefon-Nr.: +49 (0) 2871 - 93 - 555 www.benning.de • hotline@benning.de - 52 -...

  • Seite 53: Technische Daten

    BENNING IT 115 Technische Daten 7 Technische Daten Isolationswiderstand Isolationswiderstand (Nennspannungen 50 V , 100 V und 250 V Messbereich gemäß EN 61557-2: 0,15 MΩ ÷ 199,9 MΩ Genauigkeit Messbereich (MΩ Ω Ω Ω ) Auflösung (MΩ Ω Ω Ω ) 0,01 0,00 ÷...

  • Seite 54: Niederohmwiderstand/Durchgangsprüfung

    BENNING IT 115 Technische Daten Niederohmwiderstand/Durchgangsprüfung 7.2.1 Niederohmwiderstand R LOW Messbereich gemäß EN 61557-4: 0,16 Ω ÷ 1999 Ω Genauigkeit Messbereich R (Ω Ω Ω Ω ) Auflösung (Ω Ω Ω Ω ) 0,01 0,00 ÷ 19,99 ±(3 % des Messwertes + 3 Digit) 20,0 ÷...

  • Seite 55: Berührungsspannung (Uc)

    BENNING IT 115 Technische Daten Stromauswahl für Prüfung der Fehlerstrom-Schutzeinrichtung (Effektivwert berechnet zu 20 ms) nach IEC 61009: × 1/2 × 1 × 2 × 5 FI/RCD I ∆N ∆N ∆N ∆N ∆ A, F A, F A, F A, F...

  • Seite 56: Auslösestrom (Rcd I)

    BENNING IT 115 Technische Daten 7.3.4 Auslösestrom (RCD I) Auslösestrom Norm EN 60364-4-41 (VDE 0100-410), (Einstellung unter SETTINGS → RCD/FI-Prüfung): Der komplette Messbereich entspricht den Anforderungen der Norm EN 61557-6. Genauigkeit Messbereich I Auflösung I ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆...

  • Seite 57: Schleifenimpedanz Und Unbeeinflusster Fehlerstrom

    BENNING IT 115 Technische Daten Schleifenimpedanz und unbeeinflusster Fehlerstrom 7.4.1 Funktion Zs (Systeme ohne FI/RCD) Schleifenimpedanz Messbereich gemäß EN 61557-3: 0,25 Ω ÷ 9,99 kΩ Genauigkeit Messbereich (Ω Ω Ω Ω ) Auflösung (Ω Ω Ω Ω ) 0,01 0,00 ÷ 9,99 ±...

  • Seite 58: Leitungsimpedanz Und Unbeeinflusster Kurzschlussstrom/Spannungsfall

    BENNING IT 115 Technische Daten Leitungsimpedanz und unbeeinflusster Kurzschlussstrom/ Spannungsfall Leitungsimpedanz Messbereich gemäß EN 61557-3: 0,25 Ω ÷ 9,99 kΩ Genauigkeit Messbereich (Ω Ω Ω Ω ) Auflösung (Ω Ω Ω Ω ) 0,01 0,00 ÷ 9,99 ± (5 % des Messwertes + 5 Digit) 10,0 ÷...

  • Seite 59: Trms Spannung, Frequenz Und Phasenfolge

    BENNING IT 115 Technische Daten TRMS Spannung, Frequenz und Phasenfolge 7.7.1 TRMS Spannung (AC/DC) Messbereich (V) Auflösung (V) Genauigkeit 0 ÷ 550 ± (2 % des Messwertes + 2 Digit) Messverfahren ........Echt-Effektivwert (TRMS) Frequenzbereich ........0 Hz, 14 Hz ÷ 500 Hz 7.7.2 Spannung des Anschlussmonitores...
  • Seite 60 BENNING IT 115 Technische Daten Luftfeuchtebereich ......... 40 % rel. Luftfeuchte ÷ 70 % rel. Luftfeuchte Betriebsbedingungen Temperaturbereich ........ 0 °C ÷ +40 °C Maximale relative Luftfeuchte ....95 % rel. Luftfeuchte (0 °C ÷ 40 °C), nicht kondensierend Lagerbedingungen Temperaturbereich ........

  • Seite 61: Anhang A - Sicherungstabelle

    BENNING IT 115 Anhang A – Sicherungstabelle Anhang A Sicherungstabelle – Unbeeinflusster Kurzschlussstrom Sicherung, Betriebsklasse gL/gG Ganzbereichssicherung für allgemeine Anwendungen, hauptsächlich Kabel- und Leitungsschutz frühere VDE-Betriebsklasse, ersetzt durch gG Nenn- Trennzeit [s] strom Minimaler unbeeinflusster Kurzschlussstrom (A) 32,5 22,3 18,7...
  • Seite 62 BENNING IT 115 Anhang A – Sicherungstabelle Leitungsschutzschalter, Auslöse-Charakteristik B Bereich der Sofortauslösung: 3 - 5 x I Nenn- Trennzeit [s] strom Minimaler unbeeinflusster Kurzschlussstrom (A) Leitungsschutzschalter, Auslöse-Charakteristik C Bereich der Sofortauslösung: 5 - 10 x I Nenn- Trennzeit [s]...
  • Seite 63 BENNING IT 115 Anhang A – Sicherungstabelle Leitungsschutzschalter, Auslöse-Charakteristik K Bereich der Sofortauslösung: 8 - 14 x I Nenn- Trennzeit [s] strom Minimaler unbeeinflusster Kurzschlussstrom (A) Leitungsschutzschalter, Auslöse-Charakteristik D Bereich der Sofortauslösung: 10 - 20 x I Nenn- Trennzeit [s]...

  • Seite 64: Anhang B Standard Und Optionales Zubehör Pro Messfunktion

    Geeignetes Zubehör (Zubehör mit Art.-Nr. sind optional) Isolationswiderstand Universelle 3-Leiter-Prüfleitung Commander-Prüfspitze, schaltbar mit TEST-Taste (044155) Niederohmwiderstand Universelle 3-Leiter-Prüfleitung Durchgangsprüfung Commander-Prüfspitze, schaltbar mit TEST-Taste (044155) BENNING TA 5, 40 m Messleitung (044039) Leitungsimpedanz Universelle 3-Leiter-Prüfleitung (Spannungsfall) Prüfkabel mit Schutzkontaktstecker Schleifenimpedanz Commander-Prüfstecker für Schutzkontaktsteckdose, schaltbar mit TEST-Taste (044149) Commander-Prüfspitze, schaltbar mit TEST-Taste (044155)

  • Seite 65: Anhang C - Commander

    Wenn Sie die Batterien/Akkus tauschen oder die Batteriefachabdeckung öffnen, trennen Sie den Commander vom Prüfgerät und der Installation. Für anfallende Reparatur- und Servicearbeiten wenden Sie sich bitte an Ihren Händler oder den BENNING Service. Batterien Die optionalen Commander können mit zwei Alkali-Batterien oder zwei wiederaufladbaren NiMh-Batterien (Akkus) der Größe AAA betrieben werden.

  • Seite 66: Beschreibung Der Optionalen Commander

    Start der Messung. PE-Berührungselektrode für Schutzleiteranschluss. Linke Status RGB-LED. Rechte Status RGB-LED. LED’s LED’s der Messstellenbeleuchtung. BENNING IT 115: ohne Funktion Funktionswahltasten BENNING IT 130: Auswahl der Messfunktion BENNING IT 115: ohne Funktion BENNING IT 130: Speichern/Aufrufen von Ergebnissen LCD-Beleuchtung Ein-/Ausschalten der LCD-Beleuchtung am Prüfgerät.

  • Seite 67: Led-Anzeigen Der Optionalen Commander

    BENNING IT 115 Anhang C – Commander LED-Anzeigen der optionalen Commander Beide LED’s gelb Warnung! Phasenspannung am PE-Anschluss des Com- manders! Anzeige erfolgt nur, wenn silberne TEST-Taste des Commanders für > 1 Sek. berührt wird! Rechte LED rot Messergebnis außerhalb der voreingestellten Grenzwerte.
