6 Einstellungen

6.1

Einstellung Greifbereich

Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt
werden.
●
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
●
Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen.
Immer Greifbereich zuerst auf der einen u. dann auf der anderen Seite einstellen.
●
Federriegel (5) nach oben ziehen, um 180° verdrehen und in Kerbe arretieren.
●
Rechteckrohr (3) verschieben, bis der Greifbereich ca. 5 cm größer ist als das Greifgut selbst.
●
Federriegel (5) wieder nach oben ziehen und um 180° verdrehen.
●
Rechteckrohr (3) solange hin und herschieben, bis der Federriegel (5) in das entsprechende Loch einrastet.
●
Greifbereichsverstellung muss generell symmetrisch erfolgen. Damit das Greifgut beim Anheben waagrecht
hängt. Das heißt, es muss bei beiden Rechteckrohren (3) jeweils das gleiche Verstellloch verwendet werden.
●
Beim Greifen von L-Steinen muss Greifbereichsverstellung asymmetrisch erfolgen (wegen Schwerpunkt des
L-Steines, damit beim Anheben L-Stein waagrecht hängt). Das heißt, es dürfen bei beiden Rechteckrohren
(3) NICHT dieselben Verstelllöcher verwendet werden (asymmetrisch Versteckung von bis zu 2 Verstelllöcher
ist zulässig)
12 / 22
Einstellungen

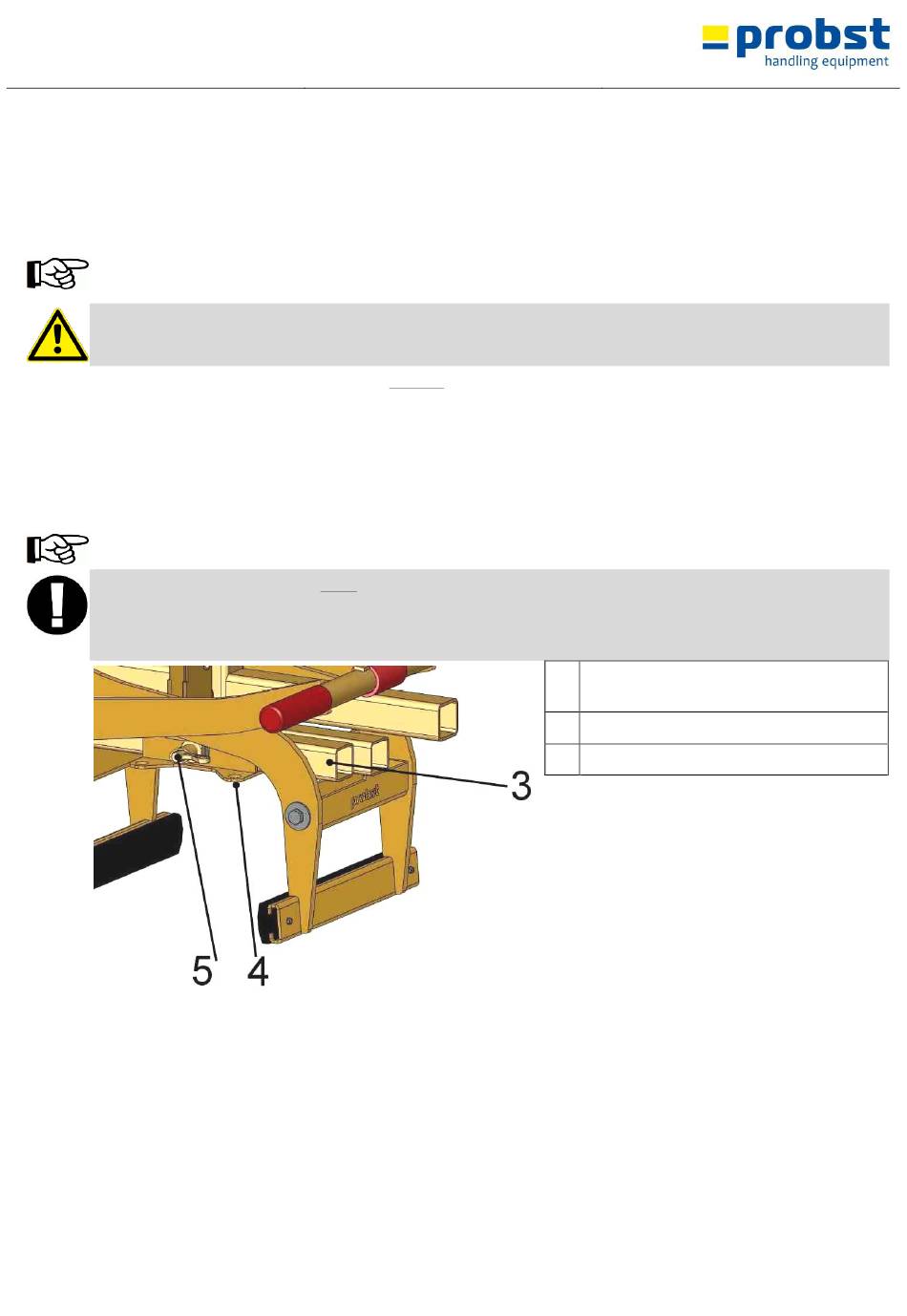

Abb.1
V4
3 Verstellpositionen über Verstelllöcher in
den beiden Rechteckrohren
4 Höhenverstellbare Auflage
5 Federriegel
