Betriebsanleitung
TSZ-uni
Beim Auswechseln einer defekten
Wechselautomatik ist unbedingt darauf zu achten,
dass die Schlitze der beiden Spannstifte immer nach
unten zeigen.
Die Position der Schlitze darf sich keinesfalls oben
oder in der Mitte befinden, da sonst die Gefahr
besteht , dass die Wechselautomatik eventuell beim
Umschalten klemmt!
7.3

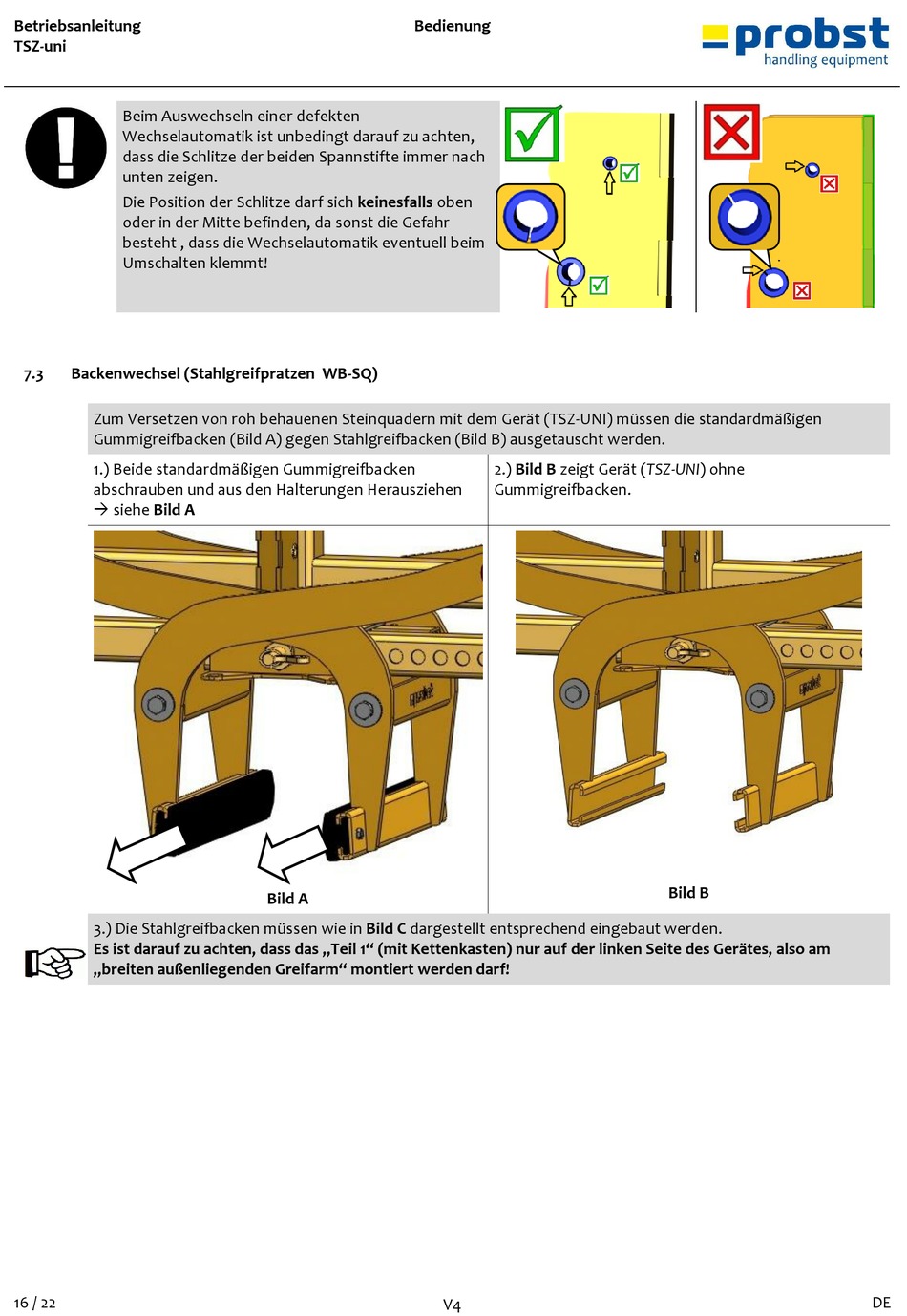

Backenwechsel (Stahlgreifpratzen WB-SQ)

Zum Versetzen von roh behauenen Steinquadern mit dem Gerät (TSZ-UNI) müssen die standardmäßigen
Gummigreifbacken (Bild A) gegen Stahlgreifbacken (Bild B) ausgetauscht werden.
1.) Beide standardmäßigen Gummigreifbacken
abschrauben und aus den Halterungen Herausziehen
 siehe Bild A
3.) Die Stahlgreifbacken müssen wie in Bild C dargestellt entsprechend eingebaut werden.
Es ist darauf zu achten, dass das „Teil 1" (mit Kettenkasten) nur auf der linken Seite des Gerätes, also am
„breiten außenliegenden Greifarm" montiert werden darf!
16 / 22
Bedienung
Bild A
2.) Bild B zeigt Gerät (TSZ-UNI) ohne
Gummigreifbacken.
V4
Bild B
