Indstillingsarbejde

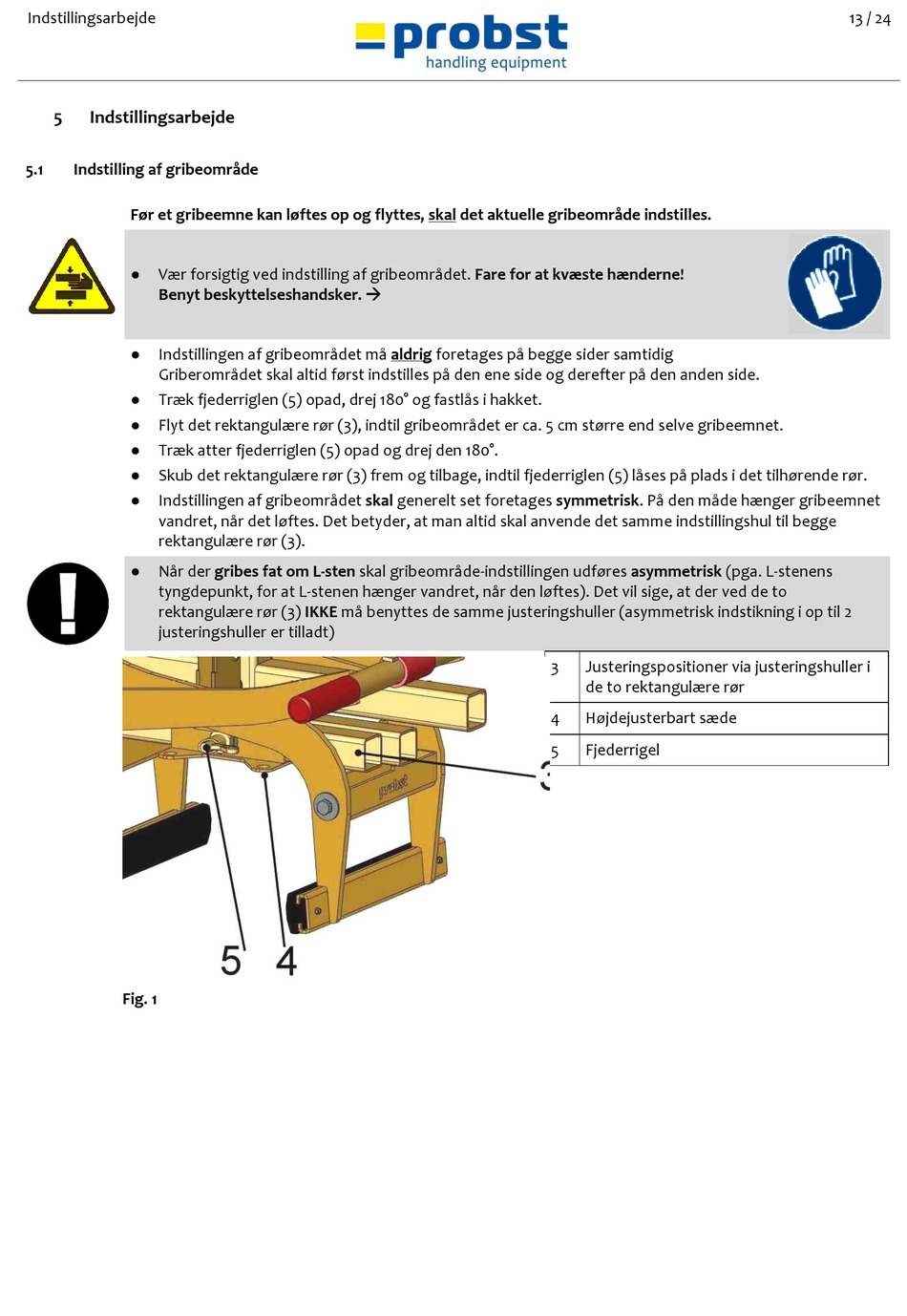

5 Indstillingsarbejde
5.1 Indstilling af gribeområde
Før et gribeemne kan løftes op og flyttes, skal det aktuelle gribeområde indstilles.
●
Vær forsigtig ved indstilling af gribeområdet. Fare for at kvæste hænderne!
Benyt beskyttelseshandsker. 
●
Indstillingen af gribeområdet må aldrig foretages på begge sider samtidig
Griberområdet skal altid først indstilles på den ene side og derefter på den anden side.
●
Træk fjederriglen (5) opad, drej 180° og fastlås i hakket.
●
Flyt det rektangulære rør (3), indtil gribeområdet er ca. 5 cm større end selve gribeemnet.
●
Træk atter fjederriglen (5) opad og drej den 180°.
●
Skub det rektangulære rør (3) frem og tilbage, indtil fjederriglen (5) låses på plads i det tilhørende rør.
●
Indstillingen af gribeområdet skal generelt set foretages symmetrisk. På den måde hænger gribeemnet
vandret, når det løftes. Det betyder, at man altid skal anvende det samme indstillingshul til begge
rektangulære rør (3).
●
Når der gribes fat om L-sten skal gribeområde-indstillingen udføres asymmetrisk (pga. L-stenens
tyngdepunkt, for at L-stenen hænger vandret, når den løftes). Det vil sige, at der ved de to
rektangulære rør (3) IKKE må benyttes de samme justeringshuller (asymmetrisk indstikning i op til 2
justeringshuller er tilladt)
Fig. 1
3 Justeringspositioner via justeringshuller i
de to rektangulære rør
4 Højdejusterbart sæde
5 Fjederrigel
13 / 24
