6.1.1 Zubehör – Höhenverstellbare Auflage
Bei der Verwendung des Gerätes (TSZ-UNI) im sogenannten Stapelbetrieb zum Abgreifen einzelner übereinander
liegenden Steinplatten ist es empfehlenswert das Zubehörteil „Höhenverstellbare Auflage" (43100867) ein
zusetzten! Somit muss die Eintauchtiefe für Greifgüter mit gleichen Abmessungen nicht immer aufs Neue
festgelegt werden. – siehe Abb. 1
Beim Abgreifen im Stapelbetrieb darf allerdings immer nur die oberste Steinplatte gegriffen werden.
●
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
● Die Höhenverstellbare Auflage (A) wird an die Montageplatte für Höhenverstellbare Auflage (4) befestigt. 
siehe Abb. 2 (bzw. Abb. 3)
●
Die Höhenverstellbare Auflage (A) muss so über die Stellschrauben eingestellt werden, dass beide
höhenverstellbaren Auflagen (A) dieselbe Höhe haben u. dass die Gummigreifbacken im unteren bis
mittleren Bereich der Steindicke greifen.  siehe Abb. 1
13 / 22
Einstellungen

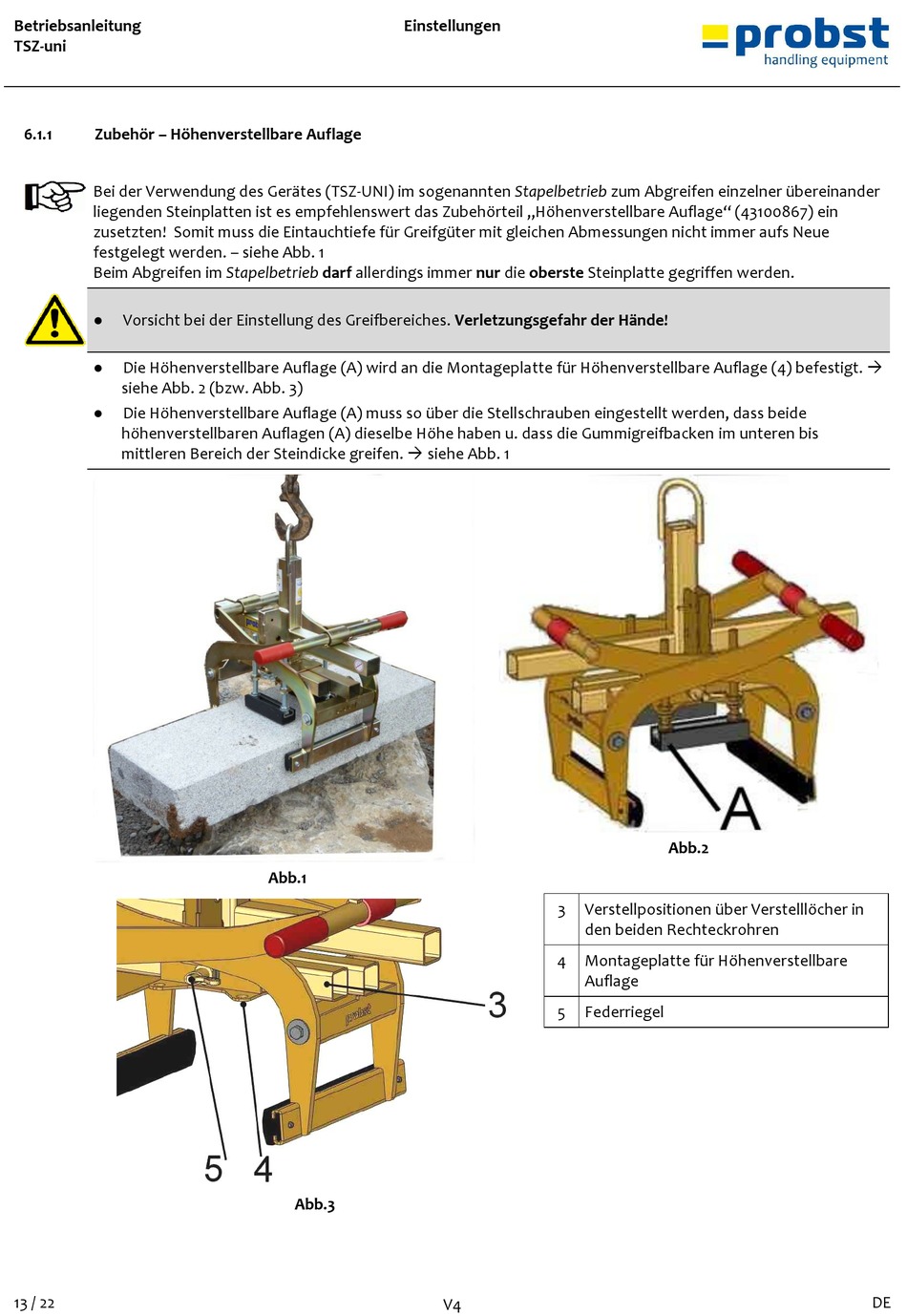

Abb.1
Abb.3
3 Verstellpositionen über Verstelllöcher in
den beiden Rechteckrohren
4 Montageplatte für Höhenverstellbare
Auflage
5 Federriegel
