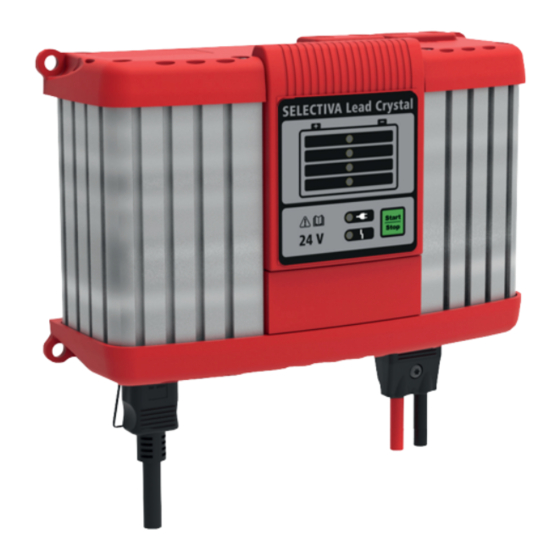

Fronius Selectiva 1020E Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Selectiva 1020E:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Fronius Selectiva 1020E
Inhaltszusammenfassung für Fronius Selectiva 1020E

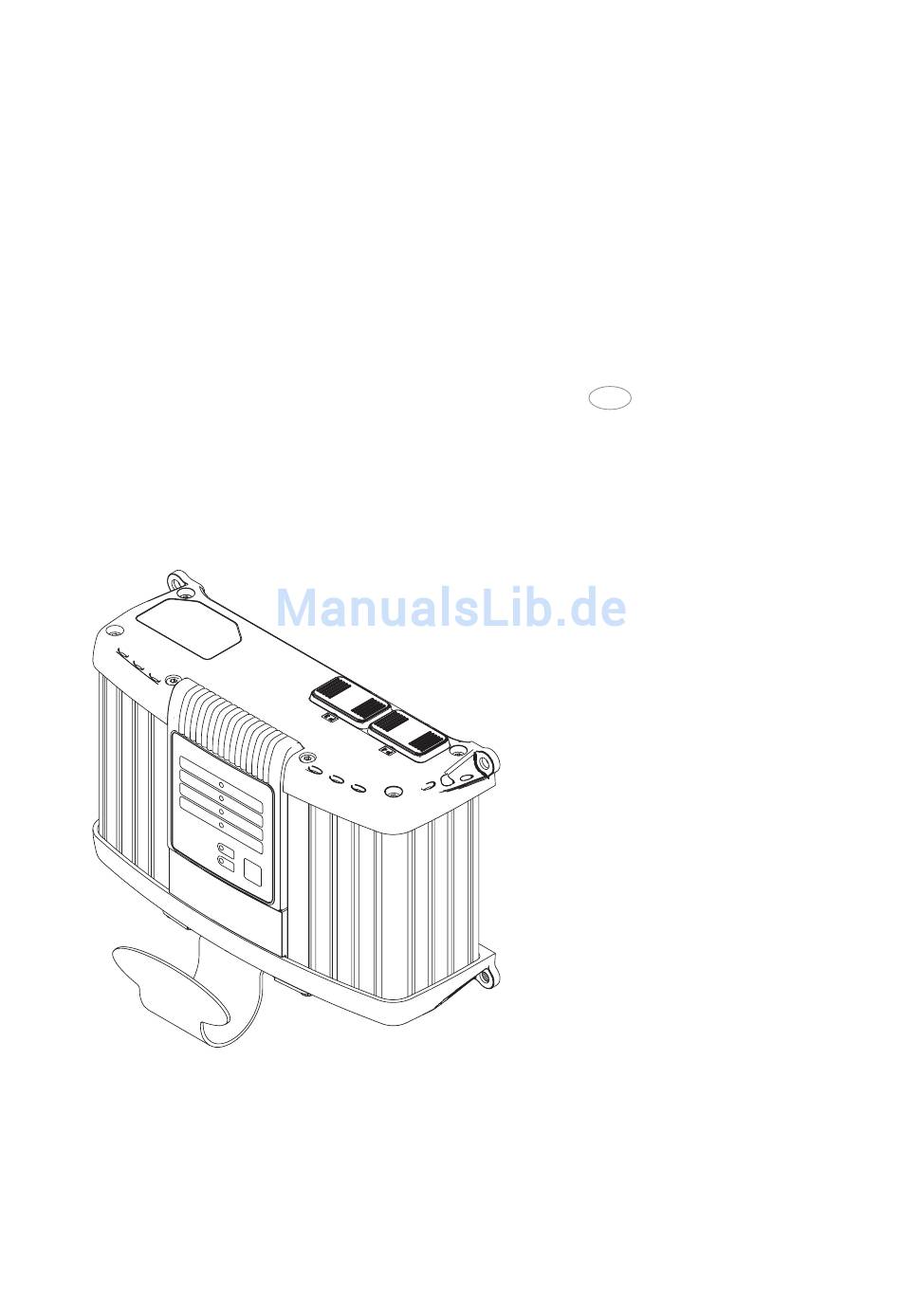

- Seite 1 Selectiva 1020E / 1032E 2010E / 2020E / 2032E / 2040E Acctiva 1020E / 1032E 10-2020E Bedienungsanleitung 2010E Batterie-Ladegerät 42,0426,0040,DE 022007...
- Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.
-
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften WARNUNG! „WARNUNG!“ Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! „VORSICHT!“ Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie Sachschäden die Folge sein. HINWEIS! „HINWEIS!“... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsge- Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsge- mäße Verwen- mäßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende dung Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden, sowie für mangelhafte bzw. fehlerhafte Arbeitsergebnisse haftet der Hersteller nicht. - Seite 7 Gefahr durch Entstehende Gase und Dämpfe keinesfalls einatmen Säuren, Gase Für ausreichend Frischluftzufuhr sorgen. und Dämpfe Keine Werkzeuge oder elektrisch leitende Metalle auf die Batterie legen, (Fortsetzung) um Kurzschlüsse zu vermeiden Batteriesäure darf keinesfalls in die Augen, auf Haut oder Kleidung geraten.
-
Seite 8: Datensicherheit
EMV- und EMF- Es liegt im Verantwortungsbereich des Betreibers, dafür Sorge zu tragen, Maßnahmen dass keine elektromagnetischen Störungen an elektrischen und elektroni- schen Einrichtungen auftreten. EMV-Geräteklassifizierung (siehe Leistungsschild oder technische Daten) Geräte der Klasse B erfüllen die Anforderungen der Richtlinien für elektroma- gnetische Verträglichkeit für Industrie- und Wohngebiete. - Seite 9 Sicherheitstech- Eine sicherheitstechnische Überprüfung durch eine geprüfte Elektro-Fach- nische Überprü- kraft ist vorgeschrieben fung nach Veränderung (Fortsetzung) nach Ein- oder Umbauten nach Reparatur, Pflege und Wartung mindestens alle zwölf Monate. Für die sicherheitstechnische Überprüfung die entsprechenden nationalen und internationalen Normen und Richtlinien befolgen. Nähere Informationen für die sicherheitstechnische Überprüfung und Kali- brierung erhalten Sie bei Ihrer Servicestelle.
- Seite 10 ud_fr_ls_sv_00910 022007...
-
Seite 11: Inhaltsverzeichnis
Pufferladung (nur Acctiva-Serie) ......................... 12 Erklärung ..............................12 Reaktivierung einer tiefentladenen Batterie (nur Acctiva-Serie) ..............12 Erklärung ..............................12 Fehlerdiagnose und -behebung ........................13 Sicherheit ............................... 13 Schutzeinrichtungen sprechen an ......................13 Ladefehler .............................. 14 Technische Daten ............................14 Erklärung ..............................14 Fronius Worldwide... -
