- Seite 1 Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Art.-Nr. 010128 P00175-10-002-06 Anerkennung EBDUO.01. Änderungen G109010 0V02.xx vorbehalten 2015-03-05...
-
Seite 2: Inhaltsverzeichnis
Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Inhaltsverzeichnis Seite 1. Anwendung ............. . . 3 2. -
Seite 3: Anwendung

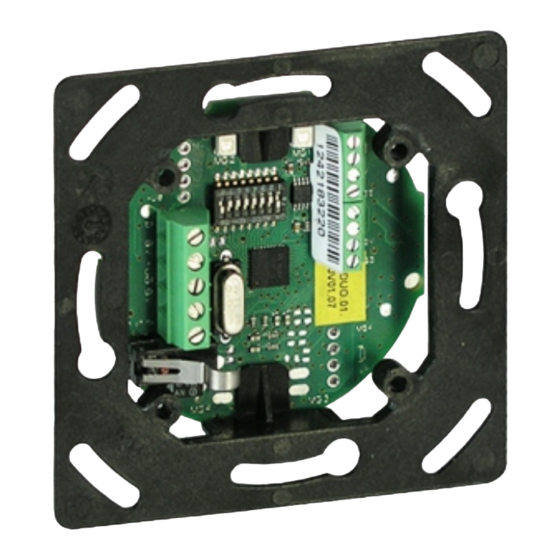

Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Anwendung Dieses Modul erweitert die Palette der Meldergruppenmodule. Melder mit konventioneller Anschlusstechnik lassen sich damit in das BUS-System integrieren. Mit der universellen BUS-Schnittstelle kann das Modul an jeder BUS-2 oder BUS-1 - kompatiblen Zentrale betrieben werden. Leistungsmerkmale Betrieb am BUS-2 oder alternativ am BUS-1 2 Meldergruppeneingänge mit Löschfunktion... -
Seite 4: Funktionsbeschreibung
Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Funktionsbeschreibung Meldergruppeneingänge Die zwei Meldergruppen arbeiten mit einer stabilisierten Spannung von 8 V DC, der Innenwiderstand beträgt 1k. Abschlusswiderstand: 12k1, Überwachungsbereich: ±20% (betriebsartabhängig veränderbar) Die Anschlussklemmen sind für Z-Verdrahtung geeignet. Löschfunktion: Das Löschsignal von der Zentrale setzt speichernde Melder ohne Logik (z. B. passive Glasbruchsensoren) nach einer Auslösung wieder zurück. -
Seite 5: Betrieb Am Bus-2
Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Betrieb am BUS-2 Datenübertragung Die Zustände der 2 Meldergruppen werden getrennt im Busprotokoll über eine Adresse über- tragen. Über diese Adresse erfolgt ebenfalls die Ansteuerung der LEDs. Eine Deckelkontakt-Auslösung wird im Busprotokoll separat als Sabotage an die Zentrale gemeldet. Betriebsart: Die Auswahl des Modultyps erfolgt über den DIP-Schalter S1/7 im Modul (siehe Kap. -
Seite 6: Programmierung
Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Programmierung Die DIP-Schalter werden nur bei der Initialisierung (Anlegen der Betriebsspannung) ab- gefragt. Die Schalter müssen deshalb im spannungslosen Zustand eingestellt werden. Die Einstellung wird dann bei der Initialisierung wirksam. Auswahl BUS-System Betrieb am BUS-2 S1/8 Betrieb am BUS-1 Auswahl Modultyp am BUS-2 Betrieb als DUO I/O Modul... -
Seite 7: Hinweis Zur Winfem-Programmierung Bei Bus-1 Betrieb
Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Hinweis zur WINFEM-Programmierung bei BUS-1 Betrieb Betrieb als 1-Meldergruppenmodul: die Eingänge 2, 3 und 4 müssen auf Meldergruppe "0" programmiert werden. Betrieb als 2-Meldergruppenmodul: die Eingänge 3 und 4 müssen auf Meldergruppe "0" programmiert werden. Montage Das Modul ist für den Einbau in handelsübliche uP- und Hohlwanddosen Æ... -
Seite 8: Anschlussplan
Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Anschlussplan Übersicht, BUS-2/BUS-1 Anschluss 12k1 Meldergruppe 1 int. Daten 12k1 Meldergruppe 2 BUS-2/ int. BUS-1 +U_b Schirm Deckel- kontakt Meldergruppeneingänge Die Anschlussbelegung der 2 Meldergruppen ist identisch. GBS + MK int. Hinweis: Der Wert des Abschlusswiderstands R ist von der Programmierung abhängig. Anschlussbeispiele: Anschluss Magnetkontakt (MK) in Z-Verdrahtung. -
Seite 9: Endmontage
Montage-Anschluss-Anleitung 2-Meldergruppenmodul BUS-2/BUS-1, uP Endmontage Bei VdS gemäßer Anwendung muss der beigefügte Abdeckrahmen verwendet werden! Nur bei nicht VdS gemäßer Anwendung können Sie anstatt des beigefügten Abdeckrahmens eine Standard-Abdeckung für uP-Dosen verwenden (s. u.). Abdeckrahmen montieren Der Abdeckrahmen besitzt 2 Lichtleiter für die von außen sichtbare LED-Anzeige. Bei LEDs, die nicht sichtbar sein sollen, drücken Sie die Lichtleiter von innen nach außen aus dem Abdeck- rahmen heraus. -
Seite 10: Technische Daten
Der Überwachungsbereich kann je nach Zentralenausbau und Betriebsart des Moduls auf andere Werte programmiert werden (siehe Kap. 5.3). EN Konformität Das Modul Art.-Nr. 010128 ist konform zu EN 50131-3, Grad 2, Klasse II Zubehör 010124.17 Dekorfolie (VPE = 5 Stück) - Seite 11 Mounting and Connection Instructions 2 Detector group module BUS-2/BUS-1, f.m. Item no. 010128 P00175-10-002-06 approval EBDUO.01. Subject to change G109010 0V02.xx without notice 2015-03-05...
-
Seite 12: Security Notes
Mounting and Connection Instructions 2 Detector group module BUS-2/BUS-1, f.m. Table of contents Page 1. Application ............. . . 13 2. -
Seite 13: Application
Mounting and Connection Instructions 2 Detector group m odule BUS-2/BUS-1 , f.m. Application This module is a further addition to the range of detector group and control modules. Detectors equipped with conventional connection technology can thus be integrated in the BUS system. With the universal BUS interface the module can be operated at every BUS-2 or BUS-1 - compatible panel. -
Seite 14: Function
Mounting and Connection Instructions 2 Detector group module BUS-2/BUS-1, f.m. Function Detector group inputs The 2 detector groups operate with a stabilized voltage of 8 V DC, the internal resistance is 1k. End of line resistor 12k1, monitoring range: ±20% (depending on the operating mode the values can be changed). -
Seite 15: Data Transmission
Mounting and Connection Instructions 2 Detector group m odule BUS-2/BUS-1 , f.m. Operation at BUS-2 Data transmission The states of the 2 detector groups are transmitted separately in the bus protocol via one address. The LEDs are also activated via this address. Triggering of a cover contact is signalled separately as tamper to the control panel in the bus protocol. -
Seite 16: Programming
Mounting and Connection Instructions 2 Detector group module BUS-2/BUS-1, f.m. Programming The DIP switches are only queried during initialization (when the operating voltage is applied). Therefore, the setting of this switch is only effective when energized! Select BUS system Operation at BUS-2 S1/8 Operation at BUS-1 Select module type at BUS-2... -
Seite 17: Information For Winfem Programming On Bus-1 Operation
Mounting and Connection Instructions 2 Detector group m odule BUS-2/BUS-1 , f.m. Information for WINFEM programming on BUS-1 operation Operation as 1 Detector group module: The inputs 2, 3 and 4 have to be programmed to detector droup "0" in WINFEM. Operation as 2 Detector group module: The inputs 3 and 4 have to be programmed to detector droup "0"... -
Seite 18: Connection Diagram
Mounting and Connection Instructions 2 Detector group module BUS-2/BUS-1, f.m. Connection diagram Overview, BUS-2/BUS-1 connection 12k1 Detector group 1 int. Data 12k1 BUS-2/ Detector group 2 int. BUS-1 +U_b Shield Cover contact Detector group inputs The terminal allocation of the 2 detector groups is identical GBS + MC int. -
Seite 19: Final Assembly
Mounting and Connection Instructions 2 Detector group module BUS-2/BUS-1, f.m. Final assembly For use in compliance with VdS, use the enclosed cover frame! For use not in compliance with VdS, use a standard cover for flush mounted boxes instead of the enclosed cover frame (s.b.). -
Seite 20: Technical Data
Depending on the control panel and the operating mode of the module, the monitoring range is programmable (see 5.3) EN Conformity Module Item no. 010128 as per EN 50131-3, Security grade 2, Environmental Class II Accessories 010124.17 Decorating foil (PU = 5 pce.)
