Digitalregler

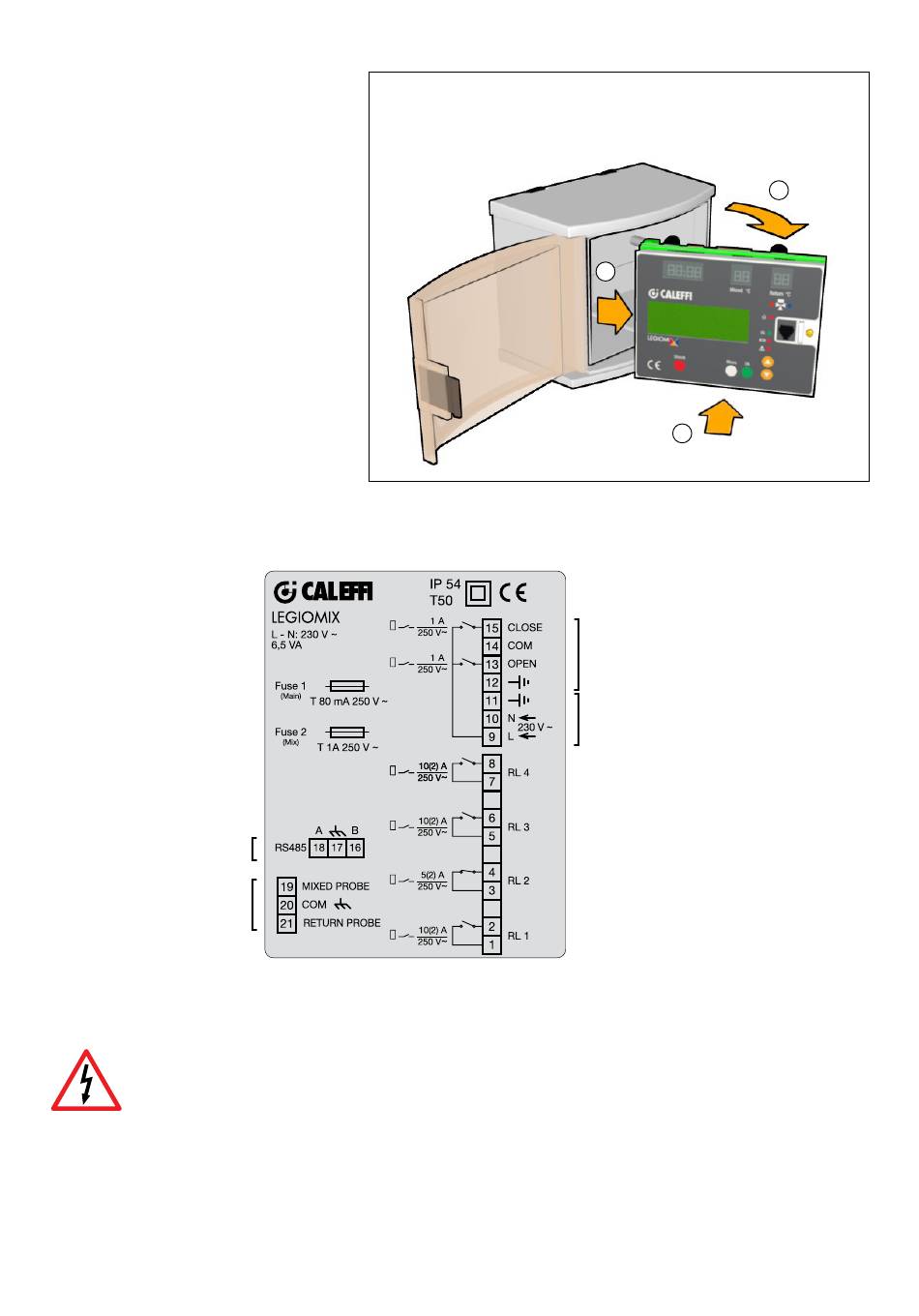

Elektrische Anschlüsse
Vor
Anschluss
an
die
Stromversorgung die Batterie mit dem
Mikroschalter
freigeben,
Alarmmeldung zu verursachen.
Serielle Schnittstelle RS485
Vor- und Rücklaufsonden mit
gemeinsamer Masse
Serielle Schnittstelle RS485
Vor- und Rücklaufsonden mit
gemeinsamer Masse
ACHTUNG: Stromschlaggefahr. Die Bedienfeld-Rückseite und das Mischventil stehen unter Spannung.
Vor der Ausführung von Arbeiten jeder Art muss die Stromversorgung unterbrochen werden. Die
Missachtung dieser Hinweise kann Sach- und Personenschäden verursachen.
Für die Entnahme der elektrischen Anschlussplatte diese zunächst drehen und
anschließend aus dem Gehäuse heraus ziehen.
elektrische
um
keine
Ventil mix
Spannung
230 V
Relais 4 Spülventile
3
Relais 3 Zweiter Thermostat
Relais 2 Allgemeiner Alarm, Ausfall der Sonde, ...
Relais 1 Aktiviert die Zirkulationspumpe
Ventil mix
Spannung
230 V
Relais 4 Spülventile
Relais 3 Zweiter Thermostat
Relais 2 Allgemeiner Alarm, Ausfall der Sonde, ...
Relais 1 Aktiviert die Zirkulationspumpe
wenn sie sich im Desinfektionspro-
gramm befindet
6
1
wenn sie sich im
Desinfektionsprogramm befindet
2
