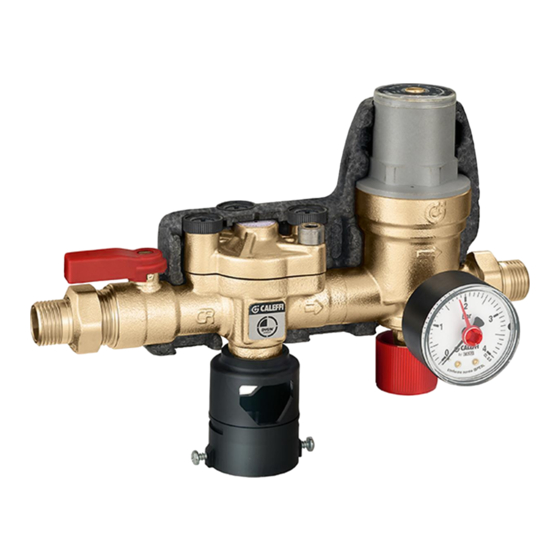

Kompakte automatische Füllarmatur
mit Systemtrenner Typ B
Technischen
Systemtrenner
Daten
Materialien: - Gehäuse und Deckel:
Schutzklasse:
Zulassungen:
Prüfstutzen für Eingangszone, Mittelzone und Ausgangszone vorhanden.
Filter - Maschenweite Ø:
Füllarmatur
Materialien : - Gehäuse:
Einstellbereich:
Werkseinstellung:
Anzeigengenauigkeit:
Manometer:
Filter - Maschenweite Ø:
Materialien: - Gehäuse:
Arbeitsmedien:
Betriebsdruck:
Betriebstemperatur:
Isolierung
Materialien:
Dichte:
Funktion
Die Füllarmatur dient zum automatischen Befüllen von
geschlossenen Heizungsanlagen mit Systemtrennung gem.
EN 1717.
Sie besteht aus einem Absperrventil mit kontrollierbarem Filter,
einem Systemtrenner Typ BA, einer voreinstellbaren Füllarmatur
mit Absperrung und einer Isolierschale.
- Rückschlagventile:
- Federn:
- Membrane und Dichtungen:
- Haube:
- Einstellspindel:
- Bewegliche Teile:
- Filter:
- Membrane und Dichtungen:
bsperrventil
- Kugel:
- Dichtungen:
- Bedienhebel:
www.c leffi.com
entzinkungsfreies Messing
Messing EN 12165 CW617N
Messing EN 12164 CW614N
Messing EN 12164 CW614N
entzinkungsfreies Messing
Messing EN 12164 CW614N
1
38661.01
E
rt.Nr. 574010
EN 12165 CW602N
PSU-POM
Edelstahl
EPDM
BA
EN 12729
0,4 mm
PA66G30
Edelstahl
NBR
0,2 ÷ 4 bar
1,5 bar
± 0,15 bar
0 ÷ 4 bar
0,28 mm
EN 12165 CW602N
EPDM
PA66G30
Trinkwasser
10 bar
65°C
EPS
33 kg/m
3
