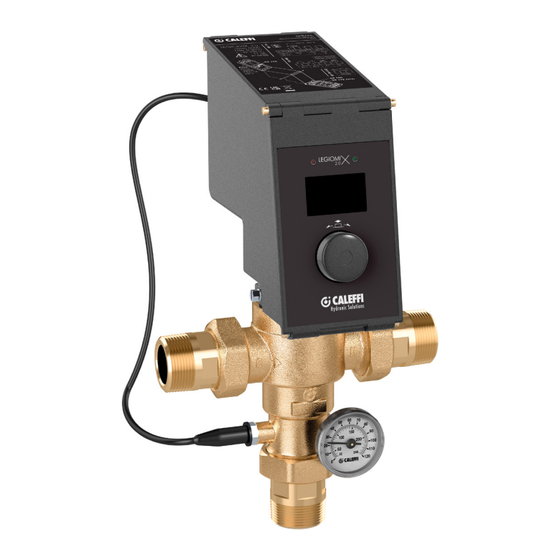

Elektronischer Thermomischer
© Copyright 2021 Caleffi
ANLEITUNG FÜR INSTALLATION UND INBETRIEBNAHME
Funktionsweise
Der
elektronische
Thermomischer
Funktionsweise des mechanischen Thermomischers mit der Effizienz
eines elektronischen Mischers in einem Gerät.
Der Thermomischer bedient sich der mechanischen Betätigung durch
das interne Thermostatelement, das unmittelbar auf jede Temperatur-,
Druck- und Zuflussänderung reagiert, um sofort den Temperaturwert
des abgegebenen Mischwassers wiederherzustellen.
Dieser Mischer wird wirksam von einem Stellantrieb gesteuert,
der entsprechend den von den Temperaturfühlern eingehenden
Signalen unter Überwachung eines spezifischen Reglers die
Ausgangstemperatur des Mischwassers ändert.
Der direkt in den Stellantrieb integrierte elektronische Regler gestattet
die Temperaturregelung des Mischwassers mit verschiedene
Programmen sowohl für den Normalbetrieb wie auch für
Desinfektionszyklen zur Legionellenprophylaxe.
Eine optionale Speicherfunktion ermöglicht eine minutenweise
Aufzeichnung der Vorlauf- und Rücklauftemperaturen, der Alarme und
der Betriebszustände, die für die Überwachung des Betriebszustands
der gesamten Anlage hilfreich sind.
Verschiedene Relais erlauben das Management der Alarme
und
der
Peripheriegeräte,
des
Warmwasserspeichers
Zirkulationspumpe.
Der Regler ist für die Fernsteuerung mit speziellen MODBUS-
RTU-Datenübertragungsprotokollen vorgerüstet, für die eine in
Gebäudemanagementsystemen (BMS) gebräuchliche Karte optional
erhältlich ist.
verbindet
die
typische
wie
zum
Beispiel
die
Füllung
und
das
Ein-/Ausschalten
Serie 6000 EST LEGIOMIX 2.0
INHALTSVERZEICHNIS
Produktübersicht
Hauptkomponenten
Lieferumfang
Technische Eigenschaften
Funktionsweise
Anwendungsdiagramm
Regler-Stellantrieb
Schaltpläne
Elektronische Karten
Kabeldurchführung
Verdrahtung und Kabelanordnung
Fühleranschluss
Empfohlene Mindestabstände
Bedienfeld-Vorderseite
Meldungen auf LCD-Anzeige
Betriebszustand
Hydraulische Installation
Inbetriebnahme
Thermische Desinfektion
Wartung
Betriebsstörungen
Lacksiegel
Behebung von Problemen
Ersatz/Austausch Regler-Stellantrieb
Thermostatbetrieb
Anwendungsdiagramme
der
H0004558.03
www.caleffi.com
2
3
4
5
6
7
8
9
10
11
12
Werbung
Verwandte Anleitungen für Caleffi 6000 EST LEGIOMIX 2.0 Serie
Inhaltszusammenfassung für Caleffi 6000 EST LEGIOMIX 2.0 Serie
- Seite 1 H0004558.03 www.caleffi.com Elektronischer Thermomischer Serie 6000 EST LEGIOMIX 2.0 © Copyright 2021 Caleffi ANLEITUNG FÜR INSTALLATION UND INBETRIEBNAHME INHALTSVERZEICHNIS Produktübersicht Hauptkomponenten Lieferumfang Technische Eigenschaften Funktionsweise Anwendungsdiagramm Regler-Stellantrieb Schaltpläne Elektronische Karten Kabeldurchführung Verdrahtung und Kabelanordnung Fühleranschluss Empfohlene Mindestabstände Bedienfeld-Vorderseite Meldungen auf LCD-Anzeige...
- Seite 2 Produktübersicht Serie 6000 EST, Elektronischer Thermomischer Nennweiten DN 15 (1/2”), DN 20 (3/4”), DN 25 (1”), DN 32 (1 1/4”), DN 40 (1 1/2”), DN 50 (2”) M Technische Eigenschaften Hauptkomponenten Ventilkörper Materialien: Gehäuse: entzinkungsfreies Messing EN 1982 CC770S Schieber: PPSG40 Dichtungen: EPDM...
- Seite 3 Funktionsweise Am Mischventil sind eingangsseitig die Warmwasser-Speicher- Zuleitung sowie die Kaltwasserzuleitung vom Netz angeschlossen, ausgangsseitig die Vorlaufleitung des Mischwassers. Der Regler erfasst über einen entsprechenden Fühler die Mischwasser-Temperatur am Ventilausgang und betätigt einen Schieber zur Aufrechterhaltung der eingestellten Solltemperatur. Temperaturänderungen aufgrund von Mengen- oder Druckschwankungen werden vom im Ventil befindlichen Thermostat ausgeglichen.
- Seite 4 Optionale Batterieinstallation Art.Nr F0000692 Installation de la batterie optionnelle code F0000692 Optionele batterij installatie code F0000692 LEGIOMIX 2.0 - 6000 series Regler-Stellantrieb © Copyright 2017 Calef fi Batterieinstallation Bevor das Gerät eingeschaltet wird, prüfen, dass die Batterie korrekt angeschlossen ist (Abb. 1). Die Batterie ermöglicht eine ständige Aktualisierung der Uhrzeit.
- Seite 5 Elektronische Karten CS176 - Stromversorgung und Relais CS180 - Kontakte und Fühler Die Karte hat folgende Eingänge: Die Karte hat folgende Eingänge: - IN1 = potentialfreier Kontakt (Schließer) Start- - L/N = Stromversorgung 230 V 50/60 Hz Stopp Desinfektion je nach eingestellter Betriebsart - OUT 1 = Relais ALARME: Umschaltkontakt potenzialfrei - IN2 = potentialfreier Kontakt (standardmäßig gebrückt geschlossen) - OUT 3 = Relais DESINFEKTION LÄUFT potenzialfrei...
- Seite 6 Kabeldurchführung Einzuhaltende Mindestquerschnitte für die elektrischen Anschlüsse der Karten: Querschnitte und Längen der Anschlusskabel. Eventuelle Vorschriften der im Installationsland geltenden Normen beachten. ABMANTELUNG ABMANTELUNG KARTE KLEMME KABELTYP IN mm (L) POS. A * IN mm (L) POS. B * 2 x 0.75 (H05VV-F) OUT1 3 X 1 CS176...
- Seite 7 Anschluss der Fühler: Tabelle Widerstand Fühler Wenn installationsbedingt °C °C °C °C Ω Ω Ω Ω Anschlusskabel zwischen Vorlauf-, 12493 97060 2488 Rücklauffühler und dem Regler verlegt wird, muss es in einem Kabelkanal verlegt 72940 10000 2083 werden. Wird das Verbindungskabel mit 8056 55319 1752...
- Seite 8 Desinfektion Bedienfeld-Vorderseite In dieser Betriebsart führt das Gerät eine thermische Desinfektion aus und erhöht dabei die Temperatur des Mischwassers für einen vorher festgelegten Zeitraum. Folgende Einstellungen sind möglich: - Tage der Woche, an denen die Desinfektionen ausgeführt wird - Mindest-Desinfektionstemperatur - Startzeit der Desinfektion - Mindestverweilzeit über der Mindest-Desinfektionstemperatur, um den Desinfektionsvorgang als erfolgreich zu bewerten...
- Seite 9 Hydraulische Installation Vor dem Einbau des Caleffi-Mischers ist das Rohrnetz zu spülen, um zu verhindern, dass Schmutzpartikel seine Leistungen beeinträchtigen können. Das Mischergehäuse ist wie folgt gekennzeichnet: - H Warmwasserzulauf - C Kaltwasserzulauf - MIX Mischwasserablauf In Anlagen mit Mischern sollten Rückschlagventile zur Vermeidung eines unerwünschten Rückflusses installiert werden.
- Seite 10 Inbetriebnahme erforderlich. Auf einem speziellen Anlagendokument sämtliche durchgeführten Maßnahmen verzeichnen. Behebung von Problemen Unter regulären Betriebsbedingungen funktioniert der Elektronische Thermomischer Caleffi Serie 6000 einwandfrei. Wird er jedoch nicht wie vorgeschrieben gewartet, können die folgenden Störungen auftreten: Problem Ursache Abhilfe Aus den Kaltwasserhähnen tritt Warm-...
- Seite 11 Ersatz/Austausch Regler-Stellantrieb Beim Austausch des Reglers-Stellantriebs müssen alle elektrischen Anschlüsse getrennt werden und es sind folgende Maßnahmen zu treffen: Max 4 N • HINWEIS: Nach der Durchführung der oben angegebenen Maßnahmen Kalibrierung der Null/Max-Stellung durchführen. Thermostatbetrieb Bei Störung des Motors oder Netzausfall stellt das Gerät die Temperaturregelung über ein Thermostatelement sicher. Zur Sicherstellung der Ther- mostatregelung wie folgt vorgehen: - Auf Anschlag einschrauben (im Uhrzeigersinn) - Kalibrierung...
- Seite 12 Anwendungsdiagramme Rückschlagventil Kugelhahn Thermometer Pumpe Ausdehnungsgefäß Thermostat Sicherheitsventil Filter DIESE ANLEITUNG IST DEM BENUTZER AUSZUHÄNDIGEN...
