Anschluss

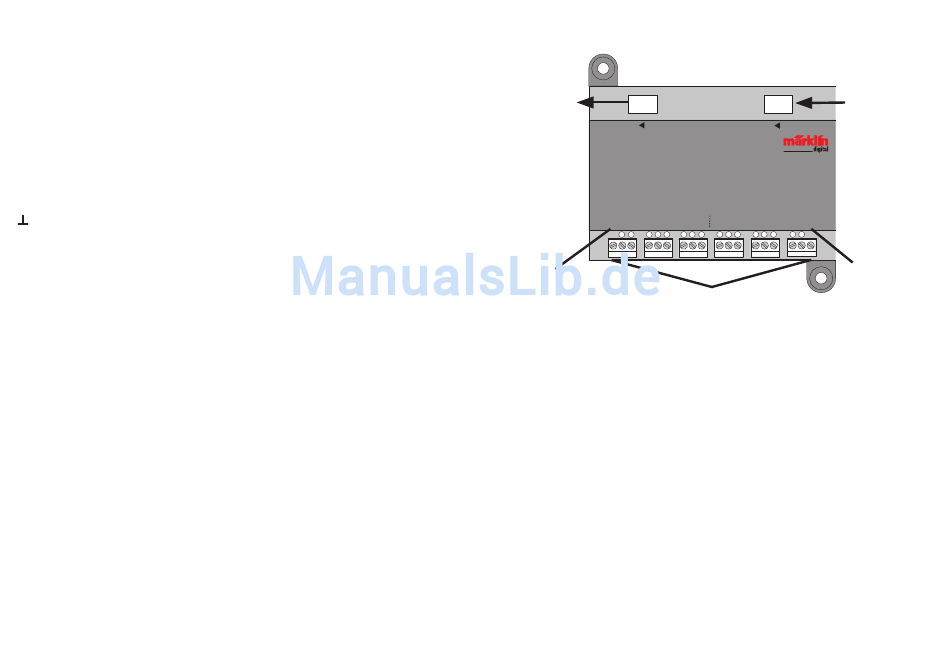

Das Modul wird mit beiliegendem Kabel direkt an den L88
oder an einen weiteren S88 DC oder S88 AC (Anschluss-
richtung beachten) angeschlossen. Adressierung erfolgt
automatisch.
Anschluss der Gleisabschnitte siehe Seite 7.
Konfiguration der Kontakte ist nur über die Steuereinheit
möglich (siehe Anleitung der verwendete Steuereinheit).
Potentialrückführung (muss jeweils am S88 DC
angeschlossen werden).
1-8 Kontaktanschluss (innerhalb der Gruppe kann nur
ein Potential verwendet werden).
9-16 Kontaktanschluss (innerhalb der Gruppe kann nur
ein Potential verwendet werden).
60883/
60882/
60881
S88 DC
T 1 2 3 4 5 6
Potentialan-
schluss
60882/
60881
7 8 9 10 11 12 13 14 15 16
T
Potentialan-
schluss
Gleis
5
