Esempi per il collegamento di svariati contatti

Per un sicuro riconoscimento dei rotabili è necessario un assorbimento di corrente come minimo di 5 mA.

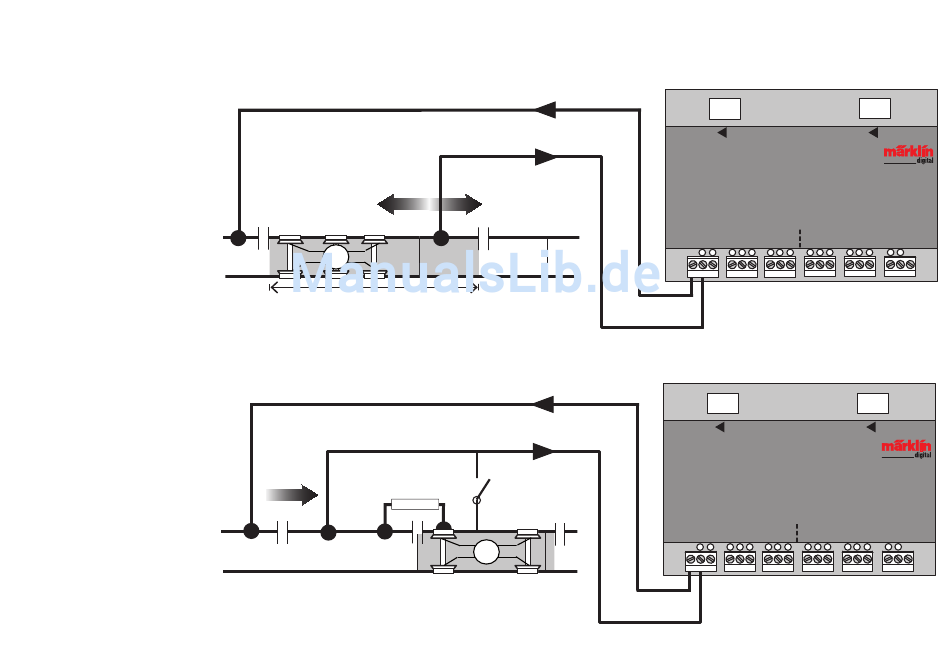

Collegamento della tratta
di binario
S88 DC
T 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 T
M
al min. la più lunga locomotiva
Se all'interno della tratta di binario sorvegliata si trova un segnale, allora
questa sezione di binario senza corrente può venire inclusa nella sorveglianza
mediante scavalcamento dell'isolamento con un ponticello per mezzo di una
resistenza (1,5 kΩ).
Collegamento della sezione
di binario con una sezione
di fermata
1,5 kΩ
S88 DC
T 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
T
M
27
