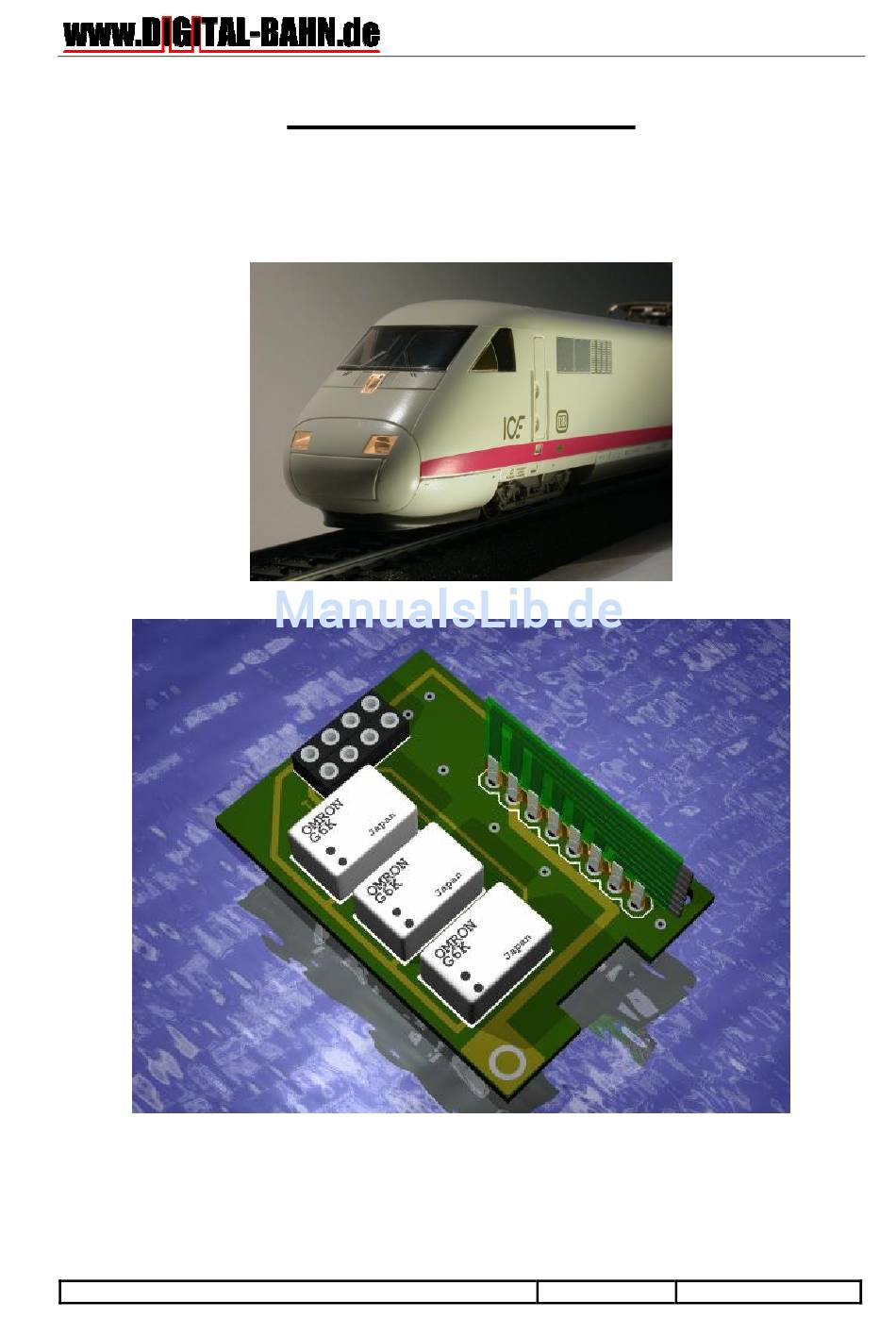

- Seite 1 Bedienungsanleitung Digital-Umbau für Märklin-ICE (3371 / 3671) mit Schnittstelle nach NEM652 Anleitung 28.05.2013 Seite 1 von 12 Copyright (C) www.digital-bahn.de 2013, Sven Brandt All Rights Reserved...
-
Seite 2: Inhaltsverzeichnis
INHALT: Grundsätzliches ..........................3 Hersteller ............................3 Bestimmungsgemäßer Gebrauch ....................3 Sicherheitshinweise ........................4 CE-Kennzeichnung ........................4 WEEE-Kennzeichnung ........................4 Bestückung der Platinen ........................5 Ansicht der bestückten Platine.....................5 Anschluss ............................6 Verdrahtung ..........................6 3.1.1 Triebkopf 1 (mit Dekoder) ....................6 3.1.2 Triebkopf 2 (ohne Dekoder)....................7 Der Umbau...........................8 Schleiferumschaltung........................9 Welcher Lokdekoder? ........................10 Fehlersuche ..........................11 Anhang ...............................12... -
Seite 3: Grundsätzliches
Grundsätzliches Vielen Dank, dass Sie ein Produkt von www.digital-bahn.de erworben haben. Diese Anleitung soll Ihnen helfen, das Gerät in Betrieb zu nehmen und alle Möglichkeiten auszunutzen. Hersteller Der Hersteller dieses Produktes ist: Dipl.-Ing. Sven Brandt Entwicklung und Vertrieb von Elektrotechnik Schenefelder Landstrasse 54 25421 Pinneberg (OT Waldenau) Deutschland - Germany... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Achtung! Dieses Produkt ist kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahre! Schadenersatzansprüche insbesondere auch für indirekte und Folgeschäden sind ausgeschlossen. Ich übernehme keinerlei Haftung für Schäden, die aus der Anwendung von Bauanleitungen, Download von Software und dem Inhalt dieser Website (www.digital-bahn.de) entstehen. Dies gilt nicht, soweit für Schäden aus der Verletzung des Lebens, des Körpers oder der Gesundheit gehaftet wird und im Falle der Verletzung wesentlicher Vertragspflichten. -
Seite 5: Bestückung Der Platinen

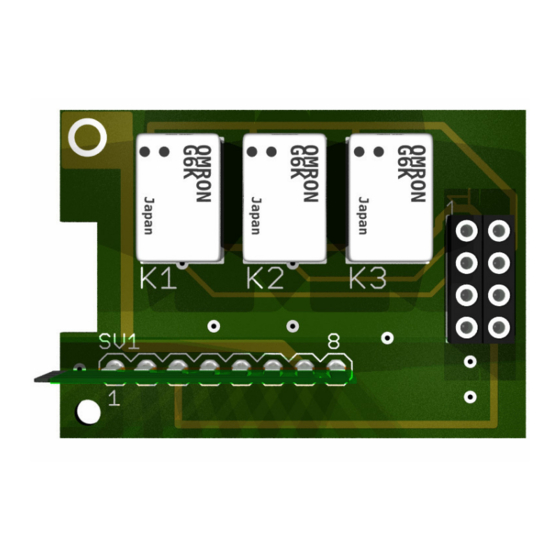

Bestückung der Platinen Sollten Sie eine unbestückte Platine erworben haben, so müssen die Bauteile auf die Platine gelötet werden. Hinweise und Tipps zum Vorgehen finden Sie unter http://www.digital-bahn.de/info_bau/loeten.htm Ansicht der bestückten Platine Abbildung 1: bestückte Platine - TOP Ansicht Abbildung 2: bestückte Platine - BOT Ansicht Anleitung 28.05.2013 Seite 5 von 12... -
Seite 6: Anschluss
Anschluss Verdrahtung Es wird in jeden der 2 Triebköpfe eine Platine eingebaut. Die neue Platine ersetzt die alte Ursprüngliche Steuerplatine. Die Zuordnung, welcher der beiden Triebköpfe der Dekoder-Triebkopf wird ist beliebig. 3.1.1 Triebkopf 1 (mit Dekoder) Dieser Triebkopf erhält die bestückte Platine, auf der sich auch die Dekoder-Schnittstelle befindet Abbildung 3: Verdrahtung des Triebkopf mit Dekoder (bestückte Platine) Abbildung 4: Einstecken des Dekoders mit NEM652 Schnittstelle Anleitung... -
Seite 7: Triebkopf 2 (Ohne Dekoder)
3.1.2 Triebkopf 2 (ohne Dekoder) Dieser Triebkopf erhält die unbestückte Platine Abbildung 5: Verdrahtung des Triebkopf ohne Dekoder (unbestückte Platine) Anleitung 28.05.2013 Seite 7 von 12 Copyright (C) www.digital-bahn.de 2013, Sven Brandt All Rights Reserved... -
Seite 8: Der Umbau
Der Umbau Zum Einbau: Die Platine ersetzt die ca. 3mal so grosse Ursprungsplatine. Diese wird erst einmal losgeschraubt und die Verbindung aus dem Wagenübergang gelöst. Dann kann die 8-polige Verbindung zu der flexiblen Leiterplatte (die Verbindung zu den Wagen) entlötet werden. Dies geht sehr einfach mit Hilfe eines Heissluftgebläses, ein Lötkolben tut es natürlich auch. -
Seite 9: Schleiferumschaltung
Schleiferumschaltung Hinweis: Es sind für eine optimale Stromaufnahe die Schleifer der beiden Treibköpfe parallel geschaltet, d.h. die Schleiferumschaltung gibt es nicht mehr! Ausserdem ist der Betrieb über Oberleitung nur mit weiteren Lötarbeiten möglich, aber Oberleitungsbetrieb sollte für Digital-Bahnen sowieso tabu sein. Wer mit stromlosen Abschnitten arbeitet, der muss die Platine um eine kleine Schaltung mit bistabilem Relais ergänzen. -
Seite 10: Welcher Lokdekoder
Für den Einsatz dieser Schleiferumschaltung muss der Lokdekoder so konfiguriert sein, dass der Ausgang AUX2 fahrtrichtungsabhängig geschaltet wird. Dafür sind z.B. die folgenden CV-Manipulationen notwendig (abhängig vom verwendeten Dekoder!): ESU Lokpilot/Loksound V3/V3.5: CV Value (dez.) Funktion CV 116 15 (default: 15) AUX2 schalten ohne Dimmung etc. -
Seite 11: Fehlersuche
Lenz Gold (10432/10433) • Märklin mLD 60962 • Rautenhaus SLX872 / SLX873 • Tams LD-G-32 • Tams LD-G-33 • Tams LD-G-34 • Uhlenbrock 76320 • Uhlenbrock 76400/76420 • Viessmann 5238 • Viessmann 5248 • Zimo MX630 • Zimo MX631 • Sound-Dekoder: CT-Elektronik SL51-2 (M) •... -
Seite 12: Anhang
Anhang Technische Daten 1) Eingänge unterstützte Lokdekoder Schnitstelle NEM652 Motorstrom mindestens 1A Muss Glockenanker-Motor unterstützen, d.h. unterstützte Motor-Typen Ansteuer-Frequenz mindestens 15 kHz 2) Ausgänge Ausgänge: Anzahl 3 Stück geschaltet per Relais Ausgänge: max Strom je Ausgang Ausgänge: max. Strom in Summe über alle Ausgänge 3) mechanische Daten 26.5 mm Abmessungen... - Seite 13 MA08-1_ICE BLAU 1: Schleifer ORANGE 2: Motor + G6K-2P G6K-2P G6K-2P GRAU 3: Motor - LICHT1 4: Licht Richtung 1 LICHT2 5: Licht Richtung 2 6: Funktion 1 (Innen-Licht) SCHWARZ 7: Fahrzeug-Masse BAV70 8: Fahrzeug-Masse LICHT1 LICHT2 SCHWARZ Anschlusse fuer Licht NEM650/652 orange ORANGE...
- Seite 14 37.5 mm x 26.5 mm (c) www.digital-bahn.de - Sven Brandt...
- Seite 15 LICHT1 SCHWARZ LICHT2...
- Seite 16 (c) Sven Brandt - TXT (TAB delimited) from ice.sch (Date: 2013-05-28), all Parts! Parts Bezeichnung Bezug Bestellnummer Preis Anmerkung 2 D1, D2 Doppel-Diode BAV70, SOT23 Reichelt BAV 70 SMD ca. 0.04 Euro 3 R1, R2, R3 Widerstand 470 R, 1206 Reichelt SMD 1/4W 470 ca.
