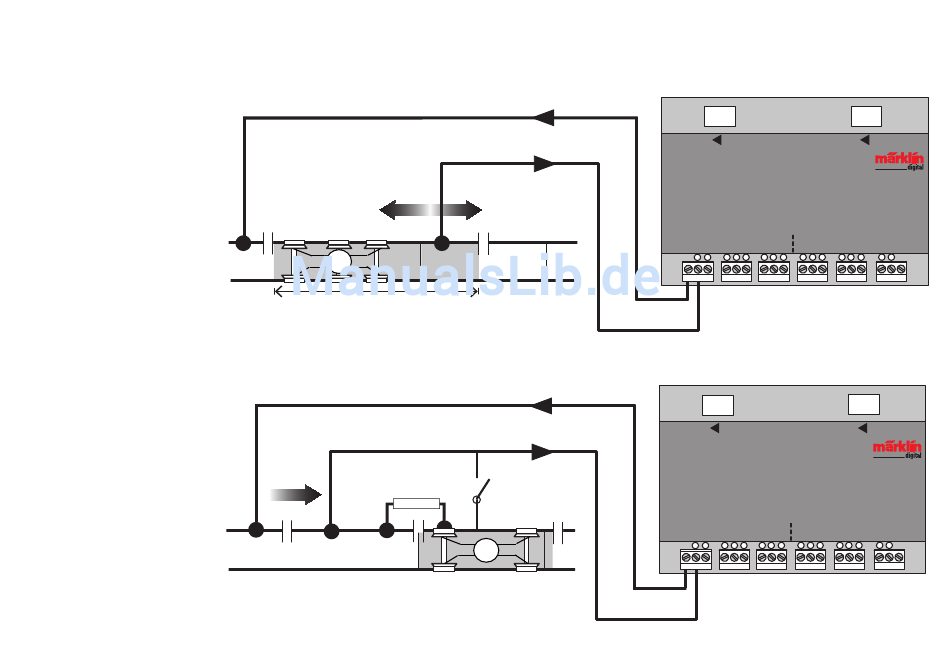

Exempel på anslutningar av de olika kontakterna
För att fordonet ska registreras korrekt krävs en minsta strömförbrukning av 5 mA
Anslutning av
kontaktsträckan
S88 DC
T 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 T
M
min. längsta lok
Om en signal är placerad inom den bevakade kontaktsträckan, så kan denna
strömlösa spårsträcka inkluderas i den bevakade spårsträckan genom att
överbrygga isoleringen med ett motstånd (1,5 kΩ).
Anslutning av en
spårsträcka med en
stoppsträcka
1,5 kΩ
S88 DC
T 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
T
M
