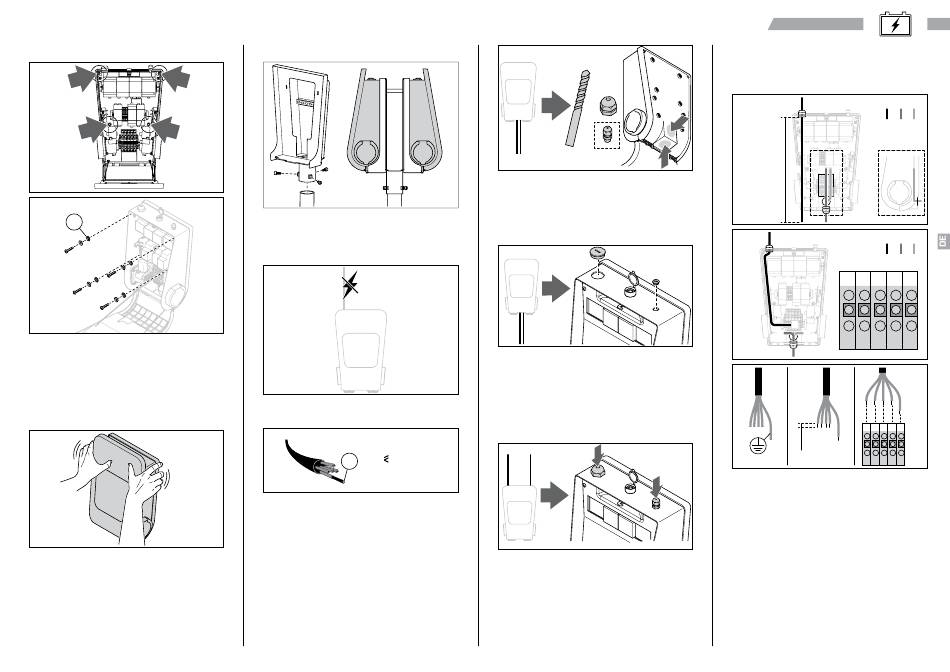

4. Die Schutzabdeckung entfernen.
!
5. Die Ladestation am Montageort anbringen.
Dabei zuerst die Gummidichtungen und
dann die Unterlegscheiben und die vier
M8-Schrauben einbauen.
VORSICHT: Die Ladestation nicht ohne
Gummidichtungen einbauen. Andernfalls könnte
Wasser eindringen und das EV-Ladegerät
beschädigen.
6. Sicherstellen, dass die Ladestation fest an der
Wand befestigt ist.
7. Um die Ladestation vor Eindringen von
Wasser zu schützen, alle offenen Löcher mit
Silikondichtmasse oder Gummidichtungen
verschließen.
CTEK E-Mobility AB

Stangenmontage der Ladestation

• Die Stangenmontage ist im Handbuch des
Stangenmontagesatzes beschrieben.

Installieren der Verkabelung

1. Sicherstellen, dass die Netzstromversorgung
unterbrochen ist.
2
A 16 mm
A
2. Sicherstellen, dass die Verkabelung auf die
Ladestation ausgelegt (A) ist.
VORSICHT: Für Kabel außerhalb dieses Bereichs
müssen geeignete andere Durchführungen
verwendet werden.
Gebrauchs- und Installationsanleitung
+
3. Wenn das Stromversorgungskabel und das
Netzwerkkabel von unten oder von hinten
eingeführt werden sollen, der Abbildung
entsprechende Löcher in die Einheit bohren.
VORSICHT: Beim Bohren der Löcher
sicherstellen, dass die Innenelemente der
Einheit nicht beschädigt werden.
4. Um die Einheit vor dem Eindringen von
Staub und Wasser zu schützen, die
Kabeldurchführungen installieren.
HINWEIS: Die mit dem Produkt gelieferte
Kabeldurchführung für das Stromversorgungskabel
nimmt Kabel mit einem Durchmesser zwischen
11 und 17 mm auf, die Kabeldurchführung für das
Netzwerkkabel Kabel mit einem Durchmesser
zwischen 3 und 6 mm.
5. Für das Einführen von Stromversorgungskabel
und Netzwerkkabel sind an der
Oberseite zwei Löcher vorgesehen. Das
Stromversorgungskabel durch das größere
Loch (M25) und das Netzwerkkabel durch das
kleinere Loch (M12) einführen.
Installieren des
Stromversorgungskabels
1. Das Kabel durch die Kabeldurchführung ziehen.
A B
Min
500 mm
A B C C
A B
L1 L2 L3 N PE
A
B C
L1 L1 L2 L1 L2 L3 N PE L2 L3 L3 N N PE PE
L1 L2 L3 N PE
18-20 mm
2. Sicherstellen, dass das Erdungskabel
länger als die anderen Kabel ist, damit es bei
unbeabsichtigtem Zug als letztes gelöst wird.
3. Die Adern des Stromversorgungskabels an
den Enden etwa 18 bis 20 mm abisolieren. Der
Querschnitt des Stromversorgungskabels darf
16 mm nicht überschreiten. Die Anleitung der
2
vorherigen Seite befolgen.
4. Die Adern der Versorgungsleitung an die
jeweiligen Anschlussklemmen anschließen.
HINWEIS: Die Anschlussklemmen sind einsteckbar
ausgelegt. Sicherstellen, dass die Adern
vorgabegemäß angeschlossen sind.
HINWEIS: Zu landesspezifischen Unterschieden im
Erdungssystem, wie zum Beispiel IT-Nett, siehe den
Schaltplan der Stromversorgung auf Seite 13.
C
C
