Installationsverfahren

Einführung
Dieser Anleitungsteil beschreibt das Installieren
der Ladestation CHARGESTORM® CONNECTED.

Sicherheit

• Die im vorliegenden Dokument beschriebenen
Installationsarbeiten dürfen nur von
zugelassenen Elektrotechnikern durchgeführt
werden.
• Vor dem Installieren und Betreiben des
Produkts die Anweisungen des vorliegenden
Dokuments lesen und befolgen.
• Die Installation muss den gesetzlichen
Sicherheitsbestimmungen entsprechen.
• Gemäß den Vorgaben des Standards IEC61851
dürfen mit diesem Produkt keine Adapter oder
Umwandlungsadapter verwendet werden.
• Diese Ladestation unterstützt kein belüftetes
Laden.
• Sicherstellen, dass die Kabel in der Ladestation
nicht durch Vibration beim Transport gelöst
wurden. Gelöste Kabel wieder anschließen und
die Schrauben anziehen.
• Es wird empfohlen, das Installationsverfahren
zu zweit durchzuführen.
• Während des Installierens Sicherheitsschuhe
tragen.

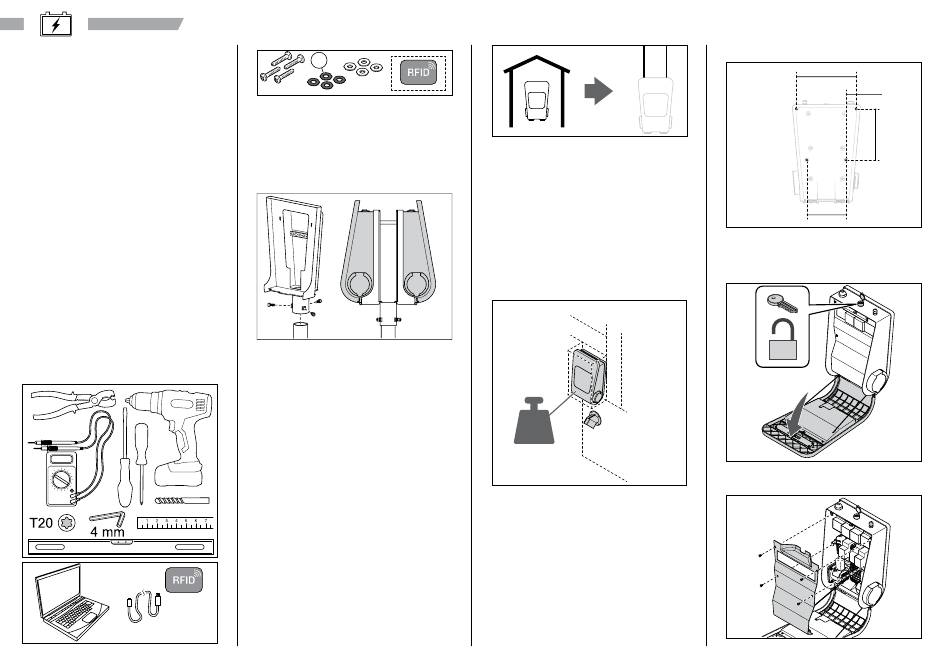

Werkzeuge
> 2000 mm
Mini-USB
22
!
M8
• Mifare Classic/IEC 14443 Typ A sowie
kompatible RFID-Karten (falls RFID verwendet
werden soll).
• Computer/Laptop (Betriebssystem: Empfohlen
werden Linux oder OSX. Windows 10 erfordert
Treiberinstallation mittels USB.
Optionale Ausrüstung
• Stangenmontagesatz für Stangendurchmesser
60 mm. Artikelnummer 920-00010 (nur wenn
hinzugefügt).
• Stangenhalterungssatz für zwei Boxen
für bis zu vier EV-Anschlüsse pro Stange.
Artikelnummer 922-00018
Vor dem Installieren zu
überprüfende Punkte
Die folgenden Punkte vor dem Verkabeln überprüfen.
1. Das EV-Ladegerät nicht an Orten mit direkter
Sonneneinstrahlung installieren. An Orten
mit direkter Sonneneinstrahlung ist die
Lesbarkeit der Symbole eingeschränkt und die
Temperatur des Produkts wird erhöht. Dadurch
wird der Überhitzungsschutz ausgelöst und
der Ladestrom begrenzt.
2. Den Außenbereich oder Innenbereich als
Installationsort berücksichtigen.
a Um im Außenbereich das Eindringen
von Wasser zu verhindern, müssen
das Stromversorgungskabel und das
Netzwerkkabel von unten in die Technikbox
eingeführt werden.
Gebrauchs- und Installationsanleitung
b. Im Innenbereich können das
Stromversorgungskabel und das
Netzwerkkabel von oben, von der Seite
oder von unten in die Technikbox eingeführt
werden.
HINWEIS: Bei Installationen mit
Stromversorgungskabeln mit einem
Durchmesser von mehr als 17 mm muss
das Kabel von unten eingeführt werden.

Vorbereiten des Installationsorts

1. Den Montageort der Ladestation festlegen.
a. Sicherstellen, dass für den Normalbetrieb
ausreichend Platz vorhanden ist.
Min
Min
350 mm
300 mm
1100-
1500 mm
500-
12-24 kg
1500 mm
b. Bei der Wandmontage sicherstellen, dass
das Wandmaterial für die Montage der Box
geeignet ist. Die Tragkraft der Wand muss
dem Gewicht der Ladestation entsprechen.
c. Die Stangenmontage ist im Handbuch des
Stangenmontagesatzes beschrieben.

Wandmontage der Ladestation

246
43
[mm]
209.5
160
1. Die Lage der vier Schraublöcher an der
Rückseite ermitteln.
2. Entsprechend der Lage der Schraublöcher an
der Rückseite vier Löcher in die Wand bohren.
3. Die Technikbox mit einem Schlüssel entriegeln
und öffnen.
