BEDIENUNGSANLEITUNG
HERZLICHEN GLÜCKWUNSCH
zum Kauf Ihres neuen, professionellen Batterieladegerätes mit Schaltmodus.
Dieses Ladegerät ist Bestandteil einer Reihe von professionellen Ladegeräten von
CTEK SWEDEN AB und ist mit der modernsten Batterieladetechnologie ausgerüstet.

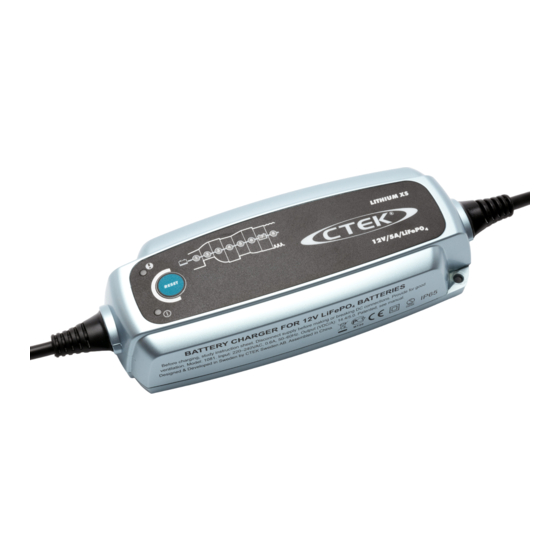

Das Ladegerät LITHIUM XS eignet sich ausschließlich für das Laden von Lithium-Ionen-
Batterien, welche die LiFePO
-Technologie verwenden. Wenden Sie sich an den bitte
4
Batteriehersteller, wenn Sie nähere Informationen benötigen. Verwenden Sie das
Ladegerät LITHIUM XS nicht für andere Batterietechnologien.
ANSCHLUSSSTECKER*
CTEK COMFORT CONNECT
LADEKABEL
CTEK COMFORT CONNECT – Eyelet M6
* Die Anschlussstecker können je nach Art der Wandsteckdose unterschiedlich sein.
NETZKABEL
CTEK COMFORT CONNECT – Clamp
LADEVORGANG
1. Schließen Sie das Ladegerät an die Batterie an.
2. Schließen Sie das Ladegerät an die Steckdose an.
3. Beachten Sie die 8-stufige Anzeige während des Ladevorgangs.
Sobald SCHRITT 3 leuchtet, ist die Batterie zum Starten eines Motors bereit.
Die Batterie ist vollständig geladen, sobald SCHRITT 7 leuchtet.
4. Sie können den Ladevorgang jederzeit durch Abziehen des Netzsteckers aus der
Netzsteckdose unterbrechen.
EINSATZBEREIT
RESET-TASTE
FEHLERLEUCHTE
RESET
NETZLEUCHTE
BATTERIEN MIT „UNTERSPANNUNGSSCHUTZ"
Einige Lithium-Ionen-Batterien verfügen über einen Unterspannnungsschutz, der die
Batterie vom Bordnetz trennt, damit sie nicht zu stark entladen wird. Dies führt dazu, dass
das CTEK-Ladegerät nicht erkennen kann, ob eine Batterie angeschlossen ist. Um dies zu
umgehen, muss das Batterieladegerät den Unterspannungsschutz öffnen. Durch Drücken
der RESET-Taste für 10 Sekunden öffnet das Ladegerät den Unterspannungsschutz.
Während dieses Vorgangs leuchtet SCHRITT 7 des Ladeprozesses. Sobald der
Unterspannungsschutz geöffnet wurde und die Batterie bereit zum Laden ist, startet das
Ladegerät automatisch den Ladezyklus.
BATTERIE VOLL
GELADEN
DE • 9
LiF
1
