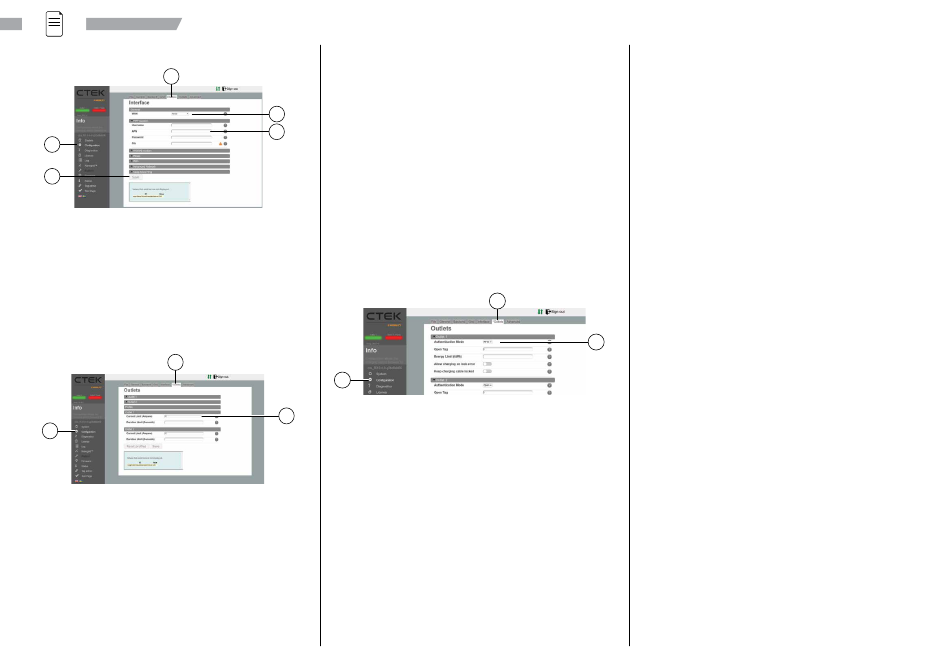

Konfigurieren von PPP 3G/4G
2
1
5
1. Konfiguration aufrufen.
2. Die Schnittstelle auswählen.
3. Allgemein und die Option WAN = Modem (PPP) auswählen
4. Konfiguration > Schnittstelle > PPP-Modem aufrufen und die auf den
ausgewählten 3G/4G-Betreiber zutreffende APN eingeben. Die übrigen
Felder nicht ausfüllen.
5. Die Schaltfläche Speichern unten auf der Seite betätigen.
Konfigurieren der Strombegrenzung
2
1
HINWEIS: Die Einstellungen der Ladestrombegrenzung ändern, falls der Wert
der Ladestrombegrenzung unter dem Wert der Ladestatussicherung liegen
muss.
1. Konfiguration aufrufen.
2. Den Ladeausgang auswählen.
Die Einstellungen der Strombegrenzung bearbeiten.
3.
26
Konfigurieren der URL und der Identität der Ladestation
(ChargeboxID) für das Portal
1. Die Statusseite überprüfen und sicherstellen, dass der Internetzugang
fehlerfrei ist.
2. Sicherstellen, dass die korrekte OCPP-ChargeboxID und Serveradresse
vorliegen. Diese Angaben sind beim Portalbetreiber erhältlich. Wenn das
3
als Charge Portal bezeichnete Portal von CTEK E-Mobility verwendet
wird, hat die URL zum Portal folgendes Format: wss://<firmenname>.
4
oamportal.com/Ocpp/websocket
HINWEIS: Die ChargeboxID muss eindeutig sein und aus nicht mehr als
22 Zeichen bestehen. Das ausgewählte Portal muss OCPP v1.5 oder v1.6
unterstützen.
3. Konfiguration > Backend aufrufen und die ChargeboxID eingeben.
4. Das Kommunikationsprotokoll OCPP v1.5 oder OCPP v1.6. auswählen.
5. Die Backend-Adresse eingeben. Die übrigen Parameter müssen in der
Regel nicht verändert werden.
6. Die Schaltfläche Speichern unten auf der Seite betätigen.
Die Statusseite aufrufen und prüfen, ob Verbindung zum Portal besteht.
7.
Konfigurieren der RFID
1
3
HINWEIS: Bei Ladegeräten ohne Portalverbindung können RFID-Karten nur
über die Weboberfläche des Ladegeräts hinzugefügt und entfernt werden. Bei
Ladegeräten mit Portalverbindung können diese Vorgänge nur über das Portal
durchgeführt werden.
1. Um das Authentifizieren mittels RFID vor dem Ladevorgang zu aktivieren,
die Option Konfiguration > Ladeanschluss > Authentifizierung aufrufen
und für alle Ladeanschlüsse die Option RFID-Authentifizierung mittels
RFID-Karte vor dem Ladevorgang aktivieren.
2. Zugelassene RFID-Karten unter der Option Kartenverwaltung hinzufügen
und löschen.
Gebrauchs- und Installationsanleitung
Durchführen des Installationstests
• Sicherstellen, dass die Ladestation fest an Wand oder Stange
angebracht ist.
• Die Anschlüsse von Stromversorgungskabel und Netzwerkkabel
überprüfen. Bei Bedarf die Kabeldurchführung nachziehen.
• Falls die Installation als Nanogrid Home eingerichtet ist, die Verbindung
zwischen dem externen EM und dem Ladegerät überprüfen.
• Ein Fahrzeug laden. Die Stromstärke überprüfen und sicherstellen, dass
die Ladesymbole auf dem Display vorgabegemäß anzeigen.
-
-
• Sicherstellen, dass der Witterungsschutz des Schlosses vorgabegemäß
abgedichtet ist.
• Sicherstellen, dass die Anzeige leuchtet.
Durchführen des Wartungstests
Das Produkt muss jährlich gewartet werden.
• Sicherstellen, dass der Ladeanschluss oder das Ladekabel in
einwandfreiem Zustand sind.
• Bei Bedarf Ladeausgang/Ladekabel ersetzen.
2
• Die Gummidichtungen überprüfen. Verschmutzte Gummidichtungen
reinigen.
• Bei Bedarf die Software aktualisieren.
• Die Kabeldurchführung überprüfen. Bei Bedarf nachziehen.
3

Produktrecycling

Das Produkt muss gemäß den Vorgaben für Elektronikausrüstung
recycelt werden. Die anwendbaren Vorgaben für das Recycling von
Elektronikausrüstung befolgen.
Funktionskontrolle RFID
Internetverbindung (3G/4G/Router/Ethernet)
