Installationshandbuch CHARGESTORM® Connected
1
Einführung
Dieses Dokument beschreibt das Installieren und Verwenden der Ladestation CHARGESTORM®
Connected.

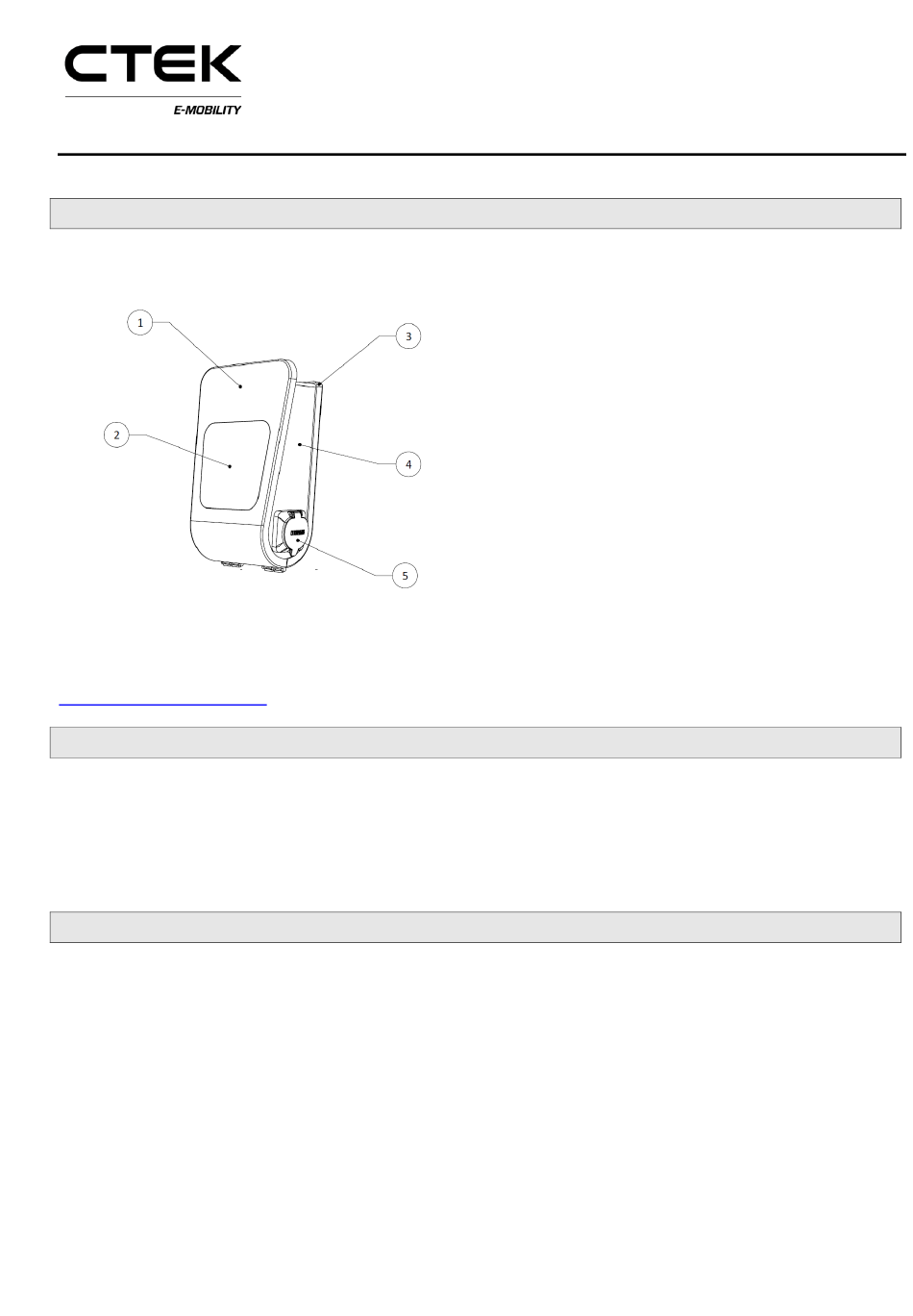

Abbildung 1 CHARGESTORM® Connected
Das Handbuch gilt für alle Modelle der Baureihe CHARGESTORM® Connected. Das Modell ist oben
auf der Technikbox angegeben. Eine vollständige Liste aller Artikelnummern steht auf
www.ctekemobility.com
2
Sicherheit
✓ Die im vorliegenden Dokument beschriebenen Installationsarbeiten dürfen nur von
zugelassenen Elektrotechnikern durchgeführt werden.
✓ Vor dem Installieren und Verwenden des Produkts die Anweisungen des vorliegenden
Dokuments lesen und befolgen.
✓ Die Installation muss den gesetzlichen Bestimmungen entsprechen.
3
Lieferliste
Lieferumfang
✓ Ladestation CHARGESTORM® Connected
✓ Installations- und Benutzerhandbuch
✓ Zwei Schlüssel zum Öffnen der CHARGESTORM® Connected
✓ Abdeckung für Kabeleingänge (M32 und M12)
✓ Halter für Ladepistole (bei Ladestation mit festinstalliertem Kabel)
Bereitzustellen
✓ 4 Schrauben (M8) für die Wandmontage Der Schraubentyp richtet sich nach der Art des
Wandmaterials.
✓ 4 Gummidichtungen für die Schrauben
zum Herunterladen bereit.
1) Frontkonsole
2) Display mit Ladestatussymbolen
3) Rückseite
4) Technikbox
5) EV-Anschluss (Ausgang oder Kabel)
