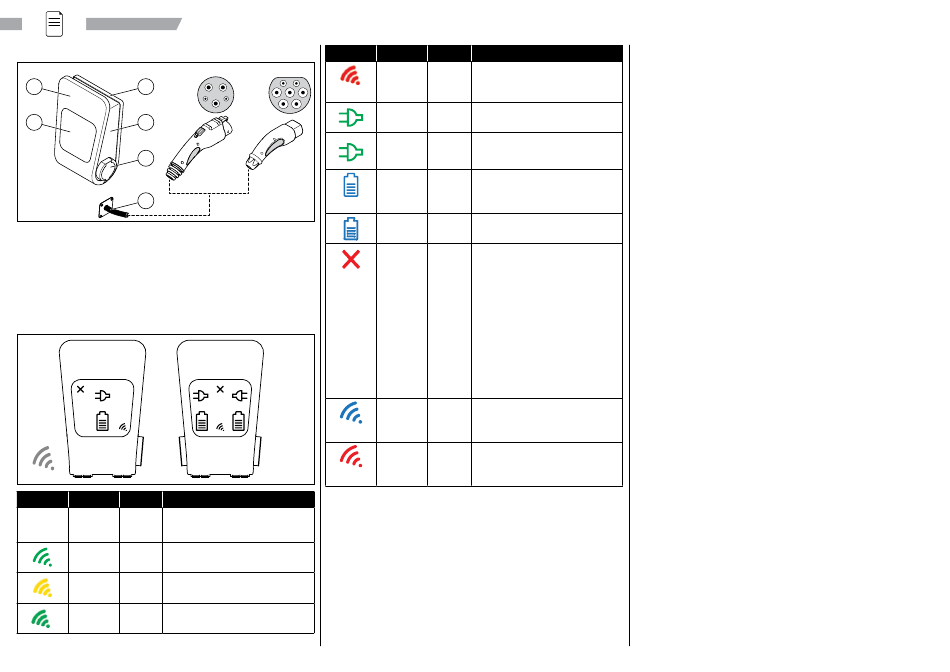

Übersicht; Statussymbole - CTEK CHARGESTORM CONNECTED 2 Handbuch

Übersicht
1 3
2 4
5
6
1. Frontkonsole
2. Display mit Ladestatussymbolen
3. Rückseite
4. Technikbox
5. Ladeanschluss für Elektrofahrzeug
6. Ladeanschluss für Elektrofahrzeug (fest installiertes Kabel)

Statussymbole

SYMBOL FARBE MODUS ERLÄUTERUNG
Frei RFID-Symbol nicht aktiv
Dauerhaft RFID Bereit für RFID-Karte
Grün
Blinkend RFID Authentifizierung läuft. Bitte warten!
Gelb
Blinkend RFID RFID-Karte zugelassen. Der
Grün Ladevorgang wird eingeleitet.
20
SYMBOL FARBE MODUS ERLÄUTERUNG
Blinkend RFID RFID-Karte nicht zugelassen
Rot (Benutzer ohne Ladeberechtigung)
(ein Mal)
Dauerhaft RFID / Verfügbar und ladebereit
Grün Frei
Blinkend RFID Warten auf Kabelanschluss oder
Grün Authentifizierung
Dauerhaft RFID / Fahrzeug angeschlossen, aber keine
Blau Frei Ladeaktivität (zum Beispiel wenn das
Fahrzeug vollständig geladen ist oder
der Ladevorgang pausiert wurde).
Blinkend RFID / Ladevorgang läuft
Blau Frei
Dauerhaft RFID / Aktiver Alarm Höchstwahrscheinlich
Rot Frei wurde eine Sicherung ausgelöst.
Die Technikbox öffnen und die
Sicherung zurücksetzen.
Vorübergehender Fehler am
Ladeanschluss. Mögliche
Fehlerursachen:
• Zeitüberschreitung bei der RFID-
Kartenprüfung.
• PP-Signal des Kabels wird nicht
erfasst (nur bei Ladeanschlusstyp 2)
• Ladeanschlussmotor kann Kabel
nicht verriegeln
Dauerhaft - Ladestation mit dem Cloud-Backend
Blau verbunden. Wird nur während des
Hochfahrens angezeigt. Blinkdauer
5 Sekunden.
Dauerhaft RFID / Während des Hochfahrens kein
Rot Frei Verbindungsaufbau der Ladestation
zum Cloud-Backend. Wird nur
während des Hochfahrens angezeigt.
HINWEIS: Bei inaktiver Ladestation ist keines der Symbole aktiv. Mögliche
Gründe hierfür: Beabsichtigte Konfiguration, Neustart der Ladestation oder
Deaktivierung für geplante Wartungsarbeiten.
