Anpassen Der Konfigurationseinstellungen - CTEK CHARGESTORM CONNECTED 2 Handbuch

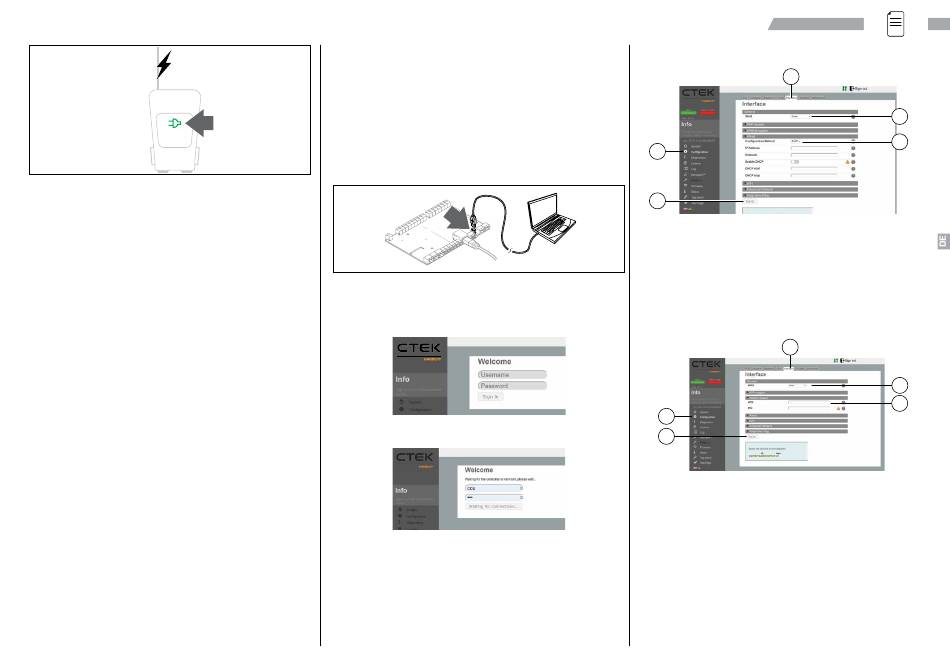

Sicherstellen, dass das grüne Anschlusssymbol auf der Fronttafel
5.
aufleuchtet.
CTEK E-Mobility AB
Anpassen der Konfigurationseinstellungen
HINWEIS: Bei den meisten Installationen muss die Konfiguration nicht geändert
werden.
HINWEIS: CTEK E-Mobility empfiehlt, die Ergebnisse des Konfigurationstests
vom Installationstechniker in einem gesonderten Protokoll dokumentieren zu
lassen.
1. Für Computer mit dem Betriebssystem Microsoft Windows die
CCU-Treiber von der Website herunterladen. Die auf der Website
bereitgestellte Anleitung befolgen.
HINWEIS: Der USB-Treiber ist bei Linux, Android und Mac OSX Teil des
Betriebssystems.
2. Den Computer und den Mini-USB-Port auf dem Controllerboard mit dem
USB-Kabel verbinden.
3. Den Browser öffnen und auf der lokalen Weboberfläche mit der Adresse
http://192.168.7.2 anmelden.
Der Benutzername und das Kennwort lauten beide: ccu.
HINWEIS: CTEK E-Mobility empfiehlt für diese Aktion den Browser Chrome.
Gebrauchs- und Installationsanleitung
Konfigurieren der Netzwerkschnittstelle (Ethernet)
2
1
5
1. Konfiguration > Schnittstelle > Allgemein aufrufen und die Option WLAN =
Drahtgebunden auswählen.
2. Konfiguration >Schnittstelle aufrufen.
3. Die Option Drahtgebunden wählen.
4. DHCP oder Statisch auswählen. Für die Option Statisch auch die IP-
Adresse, die Netzmaske und das Gateway eingeben.
5. Die Schaltfläche Speichern unten auf der Seite betätigen.
Konfigurieren von WWAN (3G)
2
1
5
HINWEIS: WWAN ist ein spezifischer 3G-Modus, der in der Regel stabiler ist
als PPP.
1. Konfiguration aufrufen.
2. Die Schnittstelle auswählen.
3. Allgemein und die Option WAN = Modem (WWAN) auswählen
4. Konfiguration > Schnittstelle > WWAN-Modem aufrufen und die auf den
ausgewählten 3G-Betreiber zutreffende APN eingeben. Die übrigen Felder
nicht ausfüllen.
5. Die Schaltfläche Speichern unten auf der Seite betätigen.
3
4
3
4
25
