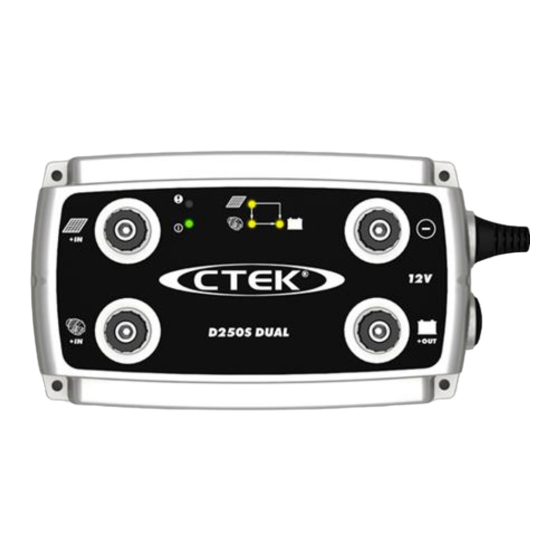

CTEK D250S Dual Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für D250S Dual:

Werbung

BEDIENUNGSANLEITUNG
HERZLICHEN GLÜCKWUNSCH
zum Kauf Ihres neuen, professionellen Batteriemanagementgerätes von CTEK. Dieses Gerät
gehört zur Produktpalette an professionellen Batterieladegeräten von CTEK SWEDEN AB.
Es verfügt über die neueste Batterieladetechnologie. Mit den CTEK D250S DUAL- und
SMARTPASS-Produkten können Sie die Leistung Ihrer 12 V-Gleichstromquelle maximieren.
SICHERHEIT
• D250S Dual und SMARTPASS sind für 12 V Blei-Säure-Batterien konstruiert. Verwenden Sie
das Gerät nicht für irgendwelche anderen Batterien.
• Tragen Sie beim Anschließen oder Abklemmen einer Batterie eine Schutzbrille.
• Batteriesäure ist ätzend. Wenn Batteriesäure in Ihre Augen oder auf Ihre Haut gelangt,
sofort mit viel Wasser abspülen. Einen Arzt aufsuchen.
• Das Kabel darf nicht eingeklemmt sein und keinen Kontakt zu heißen Flächen oder scharfen
Kanten haben.
• Während des Ladevorgangs kann eine Batterie explosive Gase abgeben; vermeiden Sie
Funkenbildung in unmittelbarer Nähe der Batterie.
• Während des Ladevorgangs ist auf ausreichende Belüftung zu achten.
• Das Gerät darf nicht bedeckt werden.
• Batteriepole vor der Installation abklemmen
• Das D250S Dual ist nicht funkensicher.
• Die Installation muss mit einer Sicherung gemäß der Empfehlungen aus der Tabelle
„KABELDIMENSIONIERUNG" ausgestattet sein.
WARNUNG!
D250S DUAL und
SMARTPASS sind nicht
verpolungsgeschützt.
Alle Anlagen auf Booten müssen ISO 10133 entsprechen. Bitte beachten!
1. Anschlüsse an der Batterie müssen in der Nähe der Batterie abgesichert sein.
2. Die Batterien müssen permanent in belüfteten Bereichen installiert sein.
3. Die Kabel müssen in von Kabeln für 230 V (Landstrom) getrennten Rohren verlegt oder alle
300 mm an der Oberfläche befestigt sein.
4. Die Kabel im Maschinenraum müssen einer Temperatur von 70 °C widerstehen können.
D250S DUAL
Das D250S DUAL hat 2 Eingänge. Die Servicebatterie wird von einer Lichtmaschine, einem
Solarmodul oder einer Kombination aus beiden geladen. Das Solarmodul passt sich selbst an
die Spannung der Starterbatterie an. Wenn die Servicebatterie vollständig geladen ist, wird die
Starterbatterie direkt vom Solarmodul geladen und gewartet.
D250S DUAL
FUNKTIONEN:
• Mehrstufige, temperaturkompensierte Ladung und Wartung von Batterien mit 20 A.
• Trennung zwischen Starterbatterien und Servicebatterien
• MPP-Tracking für Solarmodule, die die Servicebatterie laden.
• Zwei Stromquelleneingänge (Lichtmaschine, Sonne, Wind, Versorgungsbatterie und andere).
• Die Koordination der beiden Eingänge ermöglicht einen Parallelbetrieb.
• Der Solareingang speist auch die Lichtmaschinenbatterie.
• Eingebauter Batterieschutz für die Lichtmaschinenbatterie.

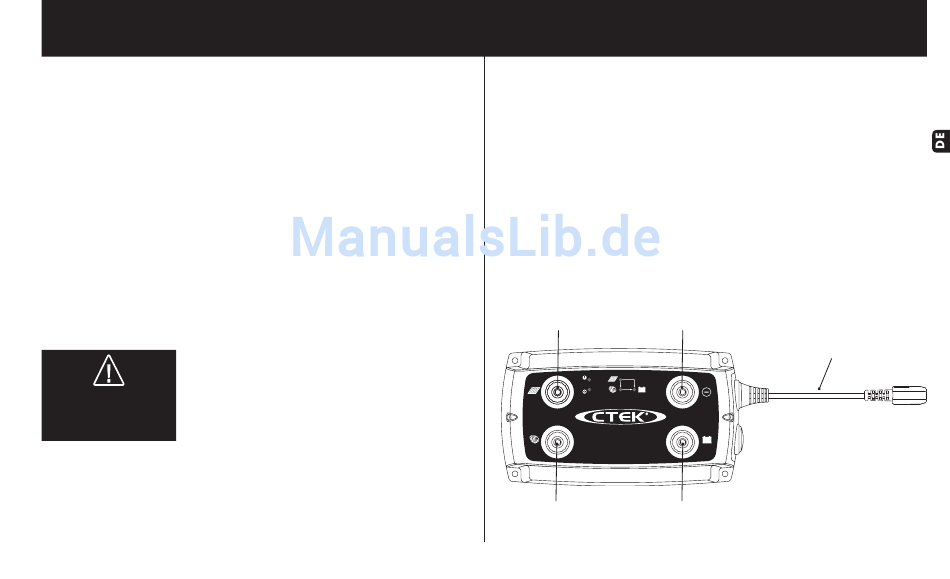

Solarmodul +
Fahrzeugmasse/Solarmodul –
+IN
D250S DUAL
+IN
Lichtmaschinenbatterie +
Servicebatterie +
Temperatursensor
L: 2 m
12V
+OUT
 DE • 3

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CTEK D250S Dual

  • Seite 1 D250S DUAL zum Kauf Ihres neuen, professionellen Batteriemanagementgerätes von CTEK. Dieses Gerät Das D250S DUAL hat 2 Eingänge. Die Servicebatterie wird von einer Lichtmaschine, einem gehört zur Produktpalette an professionellen Batterieladegeräten von CTEK SWEDEN AB. Solarmodul oder einer Kombination aus beiden geladen. Das Solarmodul passt sich selbst an Es verfügt über die neueste Batterieladetechnologie.
  • Seite 2 D250S DUAL ANZEIGE DER LEUCHTE WÄHREND NORMALBETRIEB DEFINITIONEN SOLARMODUL DEFINITIONEN LICHTMASCHINEN- BATTERIE Je nach Applikation auch genannt Durchgehend glimmend - PV-Element Je nach Applikation auch genannt - Photovoltaisches Element - Starterbatterie Die Servicebatterie wird durch die Lichtmaschine geladen ANSCHLÜSSE ANSCHLÜSSE...
  • Seite 3 L: 0,3 m Verbraucherleuchte 3. Lichtmaschinenbatterie- SMARTPASS Ladeleuchte +OUT 4. Servicebatterie-Verbraucherleuchte SMARTPASS Das CTEK SMARTPASS wurde für den Einsatz zusammen mit 1-2 CTEK D250S DUAL ausgelegt, +OUT kann jedoch auch allein verwendet werden. Temperatursensor L: 2 m Verbraucher +  DE • 5...
  • Seite 4 Erläuterung Empfehlung Servicebatterie überhitzt Zustand und/oder Einbau prüfen Zu hoher Stromdurchgang oder zu hohe Temperatur am internen Relais. Servicebatterie prüfen. Lichtmaschinengröße reduzieren oder ein weiteres Zu hoher Servicebatterie-Ladestrom. D250S DUAL parallel anschließen. Servicebatteriebank zu tief entladen. Zu hoher Stromdurchgang oder zu hohe Temperatur am internen Relais. Gerät umpositionieren. Stromverbrauch reduzieren. Zu viele Verbraucher gleichzeitig angeschlossen. Zu hoher Stromdurchgang oder zu hohe Temperatur am internen Relais. Starterbatterieprobleme, Batterie prüfen. Zu hoher Strom an Starterbatterie. Zu hoher Stromdurchgang oder zu hohe Temperatur am internen Relais. Gerät umpositionieren oder Anzahl der gleichzeitig angeschlossenen Zu viele Verbraucher angeschlossen.
  • Seite 5: Installation Des Gerätes

    Schraube in jede der vier Bohrungen an den Ecken des Gerätes ein. Siehe Bild 1. Montieren Sie das Gerät mit Schrauben M4 oder ST4.2. Das erforderliche Drehmoment hängt von der Montage für die Oberfläche ab. Bild 1 zeigt ein CTEK D250S. Für alle Geräte kommt das gleiche Verfahren zum Einsatz.
  • Seite 6 SITUATION LÖSUNG TIPP 2 Solarmodul. Das D250S DUAL ermittelt Befestigen Sie den Temperatur- Eine Lichtmaschine speist eine Das D250S DUAL lädt die Siehe Tipp 1. den MPP (maximalen sensor an der Servicebatterie. Starterbatterie und eine kleine Servicebatterie schnell und PROBLEM Energiepunkt) und lädt die Bat-...
  • Seite 7 LÖSUNG TIPP 3 SITUATION LÖSUNG TIPP 4 Eine Lichtmaschine speist eine Das D250S DUAL lädt die Befestigen Sie den Temperatur- Eine Lichtmaschine und ein Das D250S DUAL lädt die Siehe Tipp 1 und Tipp 2. Starterbatterie und eine große Starterbatterie schnell auf sensor an der Starterbatterie.
  • Seite 8: Anschluss Von Ac/Dc-Ladegeräten

    Tipp 5 Servicebatterie. der Motor ausgeschaltet ist. Kabel, die sowohl an SMART- terie. terie angeschlossen. Bei eingeschaltetem Motor PASS als auch an D250S DUAL Die Starterbatterie wird mit Die Batteriekabel des PROBLEM PROBLEM lädt die Lichtmaschine die angeschlossen sind, dürfen nur Impulsen durch das Smart Pass 230/110 V-Ladegerätes...
  • Seite 9: Anschliessen Von Verbrauchern

    Funk und Notbeleuchtung, PASS diese weniger wichtigen nicht ausreichend mit Strom Verbraucher ab. versorgt werden. WARNUNG!! WARNUNG! D250S DUAL und •Max. 23 V Eingang SMARTPASS sind nicht •Nicht zwei Solarmodule verpolungsgeschützt. in Reihe anschließen INSTALLATION - BLATT 7 RECOND...
  • Seite 10 LADEPROGRAM D250S DUAL Das Ladegerät beginnt die Ladung der Zielbatterie, wenn die Spannung der Versorgungsquelle für 5 Sekunden über 13,1 V steigt (Motor an). Das Ladegerät beendet die Ladung der Zielbatterie, wenn die Spannung der Versorgungsquelle für 10 Sekunden unter 12,8 V fällt (Motor aus). DESULPHATION BULK ABSORPTION FLOAT PULSE SCHRITT 1 DESULPHATION (ENTSULFATIERUNG) SCHRITT 4 FLOAT Erkennt sulfatierte Batterien. Strom und Spannung pulsieren und entfernen auf diese Weise Sulfat Die Batteriespannung wird auf ihrem Maximalwert gehalten, indem sie mit konstanter Spannung von den Bleiplatten der Batterie, wodurch die Batteriekapazität wiederhergestellt wird.
  • Seite 11: Kabeldimensionierung

    *) Die Qualität der Ladespannung und des Ladestroms sind sehr wichtig. Eine hohe Stromwel- ligkeit erhitzt die Batterie und lässt die positive Elektrode altern. Eine hohe Spannungswelligkeit kann andere an die Batterie angeschlossene Ausrüstungen beschädigen. CTEK-Batterieladegeräte erzeugen eine Spannung und einen Strom mit sehr hoher Qualität und niedriger Welligkeit.
  • Seite 12: Begrenzte Garantie

    Diese Garantie wird ungültig, wenn das Ladegerät geöffnet, unsachgemäß behandelt US7005832B2 RCD 081418 CTM 830545751 pending oder von jemand anderem als von CTEK SWEDEN AB oder dessen autorisierten Stellvertretern EP1716626 pending RCD 001119911-0001 CTM 1935061 pending repariert wurde. Eines der Schraubenlöcher an der Unterseite des Ladegerätes ist versiegelt. Ein...
