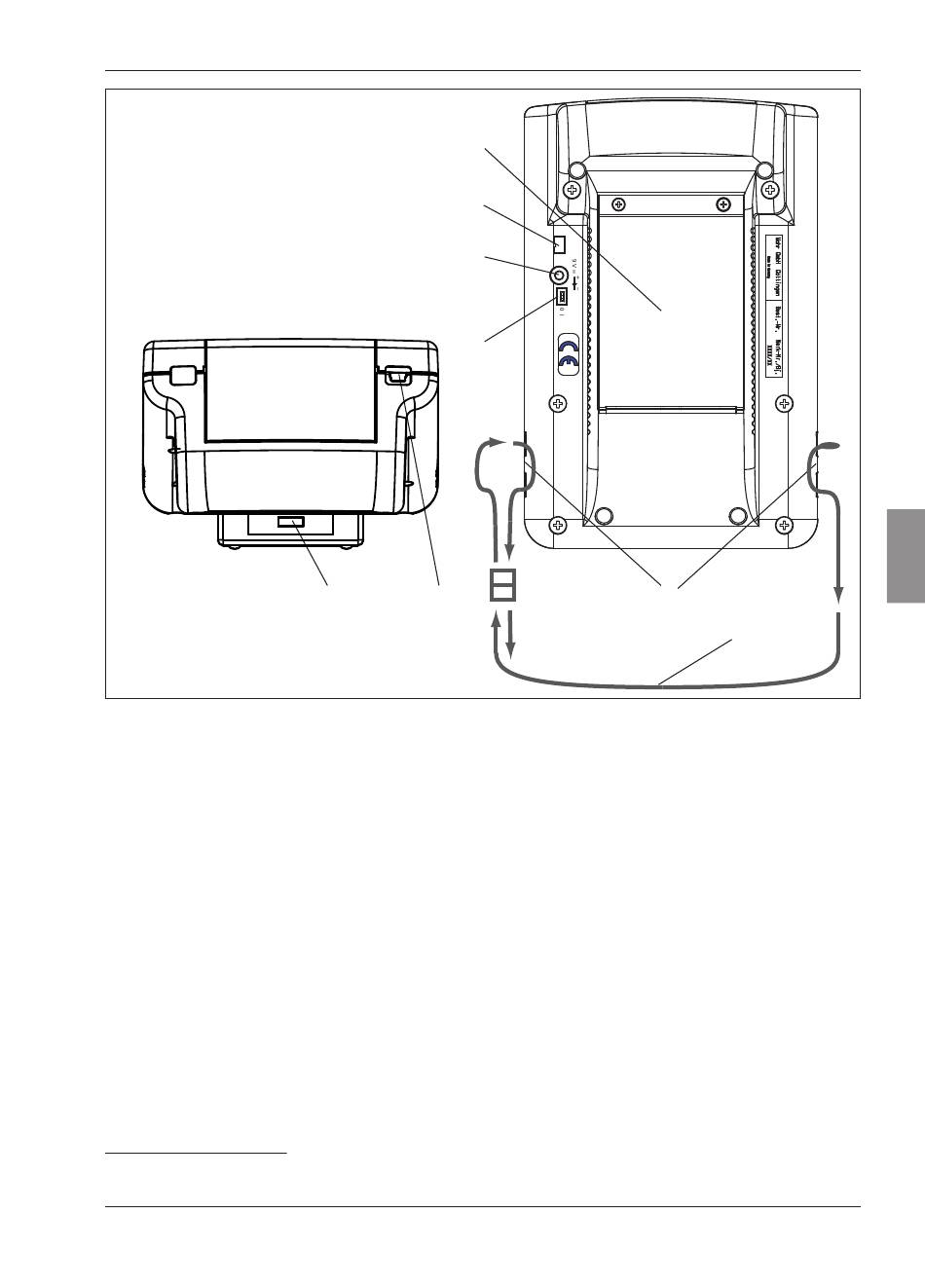

Fig. 3
Collegamenti dell'apparecchio di misura di superfici MarSurf M 300 C (lato posteriore e inferiore)
10 attacco per l'unità traslatrice
MarSurf RD 18 C
11 interfaccia USB per il collega-
mento a un computer
12 0 / I sezionatore (interruttore di
reset)
"0": stato all'atto della conse-
gna (batteria staccata dai com-
ponenti elettronici),
"I": stato operativo
13 9 V = attacco per alimentatore a
spina
5 con il sistema operativo Windows 2000, Windows XP o
Windows 7
Mahr GmbH, MarSurf M 300 C + RD 18 C
15
14
13
12
c
11
10
b
5
d
16
e
14 interfaccia MarConnect
15 vano batterie
16 occhielli per cintura a tracolla
17 cintura a tracolla
(inserire seguendo le frecce
da a a e)
a
17
11
