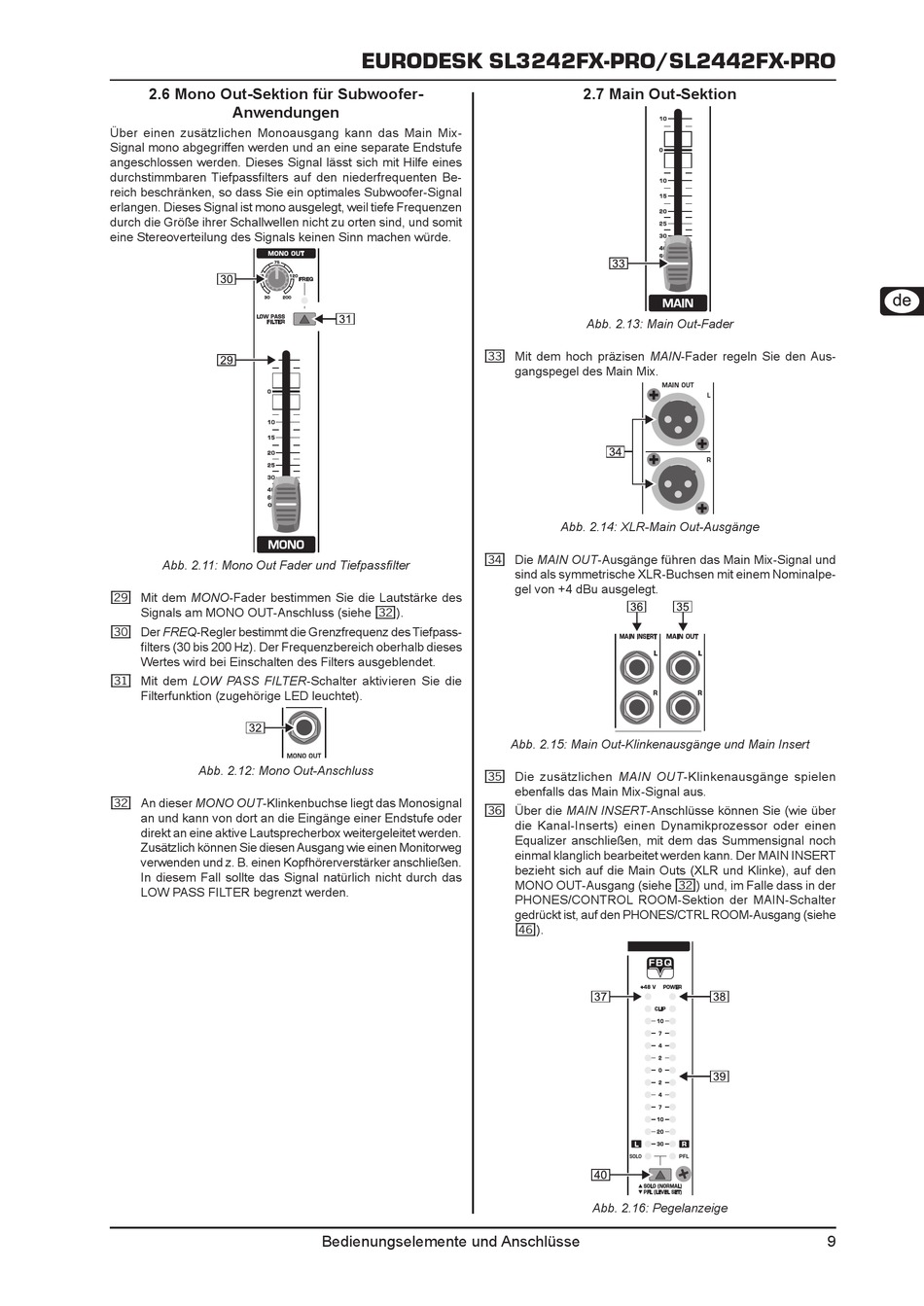

2.6
Mono Out-Sektion für Subwoofer-
Anwendungen
Über einen zusätzlichen Monoausgang kann das Main Mix-
Signal mono abgegriffen werden und an eine separate Endstufe
angeschlossen werden. Dieses Signal lässt sich mit Hilfe eines
durchstimmbaren Tiefpassfilters auf den niederfrequenten Be-
reich beschränken, so dass Sie ein optimales Subwoofer-Signal
erlangen. Dieses Signal ist mono ausgelegt, weil tiefe Frequenzen
durch die Größe ihrer Schallwellen nicht zu orten sind, und somit
eine Stereoverteilung des Signals keinen Sinn machen würde.
Abb. 2.11:
Mono Out Fader und Tiefpassfilter
(29) Mit dem MONO-Fader bestimmen Sie die Lautstärke des
Signals am MONO OUT-Anschluss (siehe (32)).
(30) Der FREQ-Regler bestimmt die Grenzfrequenz des Tiefpass-
filters (30 bis 200 Hz). Der Frequenzbereich oberhalb dieses
Wertes wird bei Einschalten des Filters ausgeblendet.
(31) Mit dem LOW PASS FILTER-Schalter aktivieren Sie die
Filterfunktion (zugehörige LED leuchtet).
Abb. 2.12:
Mono Out-Anschluss
(32) An dieser MONO OUT-Klinkenbuchse liegt das Monosignal
an und kann von dort an die Eingänge einer Endstufe oder
direkt an eine aktive Lautsprecherbox weitergeleitet werden.
Zusätzlich können Sie diesen Ausgang wie einen Monitorweg
verwenden und z. B. einen Kopfhörerverstärker anschließen.
In diesem Fall sollte das Signal natürlich nicht durch das
LOW PASS FILTER begrenzt werden.
EURODESK SL3242FX-PRO/SL2442FX-PRO
(33) Mit dem hoch präzisen MAIN-Fader regeln Sie den Aus-
(34) Die MAIN OUT-Ausgänge führen das Main Mix-Signal und
(35) Die zusätzlichen MAIN OUT-Klinkenausgänge spielen
(36) Über die MAIN INSERT-Anschlüsse können Sie (wie über
Bedienungselemente und Anschlüsse
2.7
Main Out-Sektion
Abb. 2.13:
Main Out-Fader
gangspegel des Main Mix.
Abb. 2.14:
XLR-Main Out-Ausgänge
sind als symmetrische XLR-Buchsen mit einem Nominalpe-
gel von +4 dBu ausgelegt.
Abb. 2.15:
Main Out-Klinkenausgänge und Main Insert
ebenfalls das Main Mix-Signal aus.
die Kanal-Inserts) einen Dynamikprozessor oder einen
Equalizer anschließen, mit dem das Summensignal noch
einmal klanglich bearbeitet werden kann. Der MAIN INSERT
bezieht sich auf die Main Outs (XLR und Klinke), auf den
MONO OUT-Ausgang (siehe (32)) und, im Falle dass in der
PHONES/CONTROL ROOM-Sektion der MAIN-Schalter
gedrückt ist, auf den PHONES/CTRL ROOM-Ausgang (siehe
(46)).
Abb. 2.16:
Pegelanzeige
9
