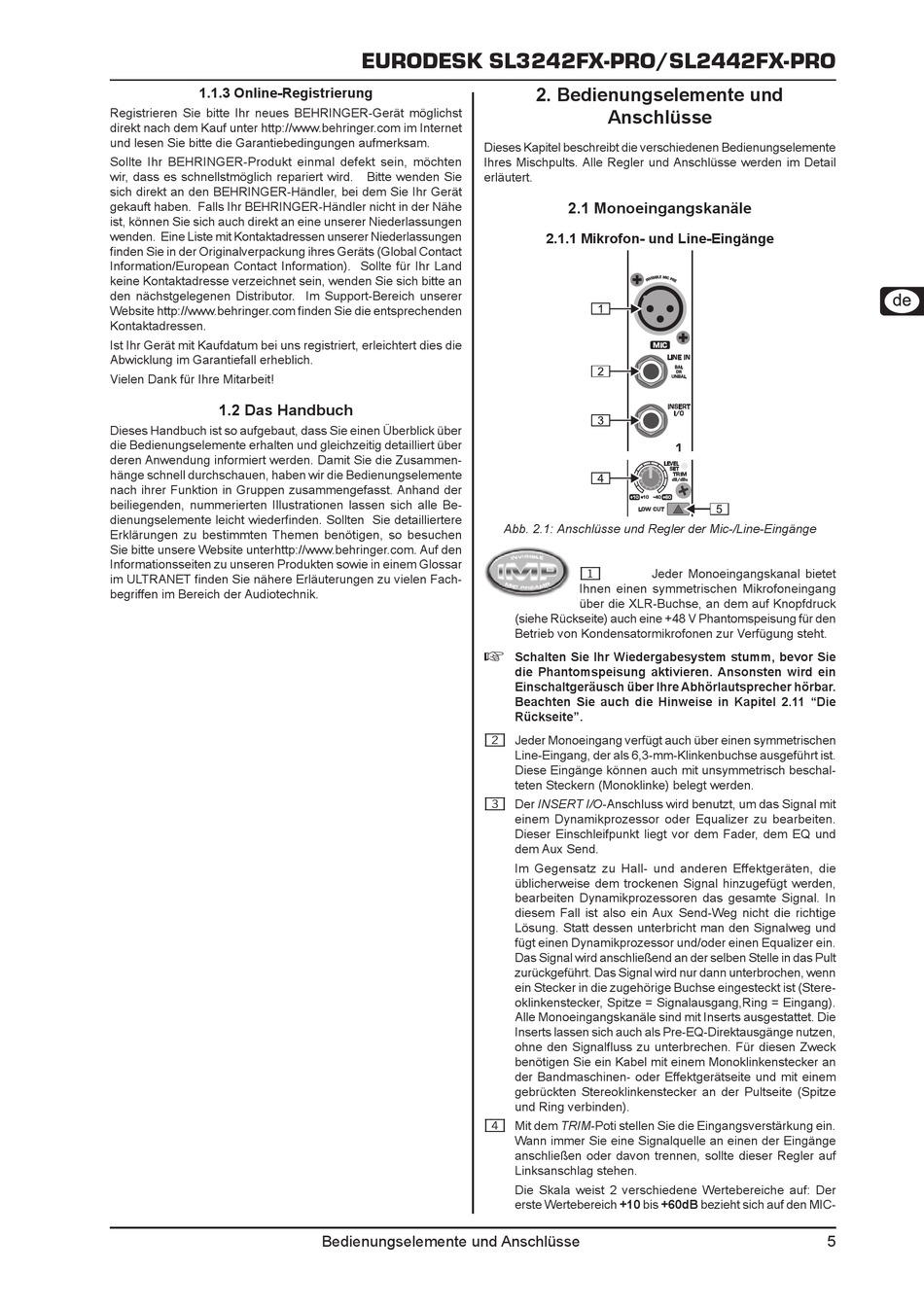

1.1.3
Online-Registrierung
Registrieren Sie bitte Ihr neues BEHRINGER-Gerät möglichst
direkt nach dem Kauf unter http://www.behringer.com im Internet
und lesen Sie bitte die Garantiebedingungen aufmerksam.
Sollte Ihr BEHRINGER-Produkt einmal defekt sein, möchten
wir, dass es schnellstmöglich repariert wird.
sich direkt an den BEHRINGER-Händler, bei dem Sie Ihr Gerät
gekauft haben. Falls Ihr BEHRINGER-Händler nicht in der Nähe
ist, können Sie sich auch direkt an eine unserer Niederlassungen
wenden. Eine Liste mit Kontaktadressen unserer Niederlassungen
finden Sie in der Originalverpackung ihres Geräts (Global Contact
Information/European Contact Information). Sollte für Ihr Land
keine Kontaktadresse verzeichnet sein, wenden Sie sich bitte an
den nächstgelegenen Distributor. Im Support-Bereich unserer
Website http://www.behringer.com finden Sie die entsprechenden
Kontaktadressen.
Ist Ihr Gerät mit Kaufdatum bei uns registriert, erleichtert dies die
Abwicklung im Garantiefall erheblich.
Vielen Dank für Ihre Mitarbeit!
1.2
Das Handbuch
Dieses Handbuch ist so aufgebaut, dass Sie einen Überblick über
die Bedienungselemente erhalten und gleichzeitig detailliert über
deren Anwendung informiert werden. Damit Sie die Zusammen-
hänge schnell durchschauen, haben wir die Bedienungselemente
nach ihrer Funktion in Gruppen zusammengefasst. Anhand der
beiliegenden, nummerierten Illustrationen lassen sich alle Be-
dienungselemente leicht wiederfinden. Sollten Sie detailliertere
Erklärungen zu bestimmten Themen benötigen, so besuchen
Sie bitte unsere Website unterhttp://www.behringer.com. Auf den
Informationsseiten zu unseren Produkten sowie in einem Glossar
im ULTRANET finden Sie nähere Erläuterungen zu vielen Fach-
begriffen im Bereich der Audiotechnik.
EURODESK SL3242FX-PRO/SL2442FX-PRO
Dieses Kapitel beschreibt die verschiedenen Bedienungselemente
Ihres Mischpults. Alle Regler und Anschlüsse werden im Detail
Bitte wenden Sie
erläutert.
+
{2} Jeder Monoeingang verfügt auch über einen symmetrischen
{3} Der INSERT I/O-Anschluss wird benutzt, um das Signal mit
{4} Mit dem TRIM-Poti stellen Sie die Eingangsverstärkung ein.
Bedienungselemente und Anschlüsse
2.
Bedienungselemente und
Anschlüsse
2.1
Monoeingangskanäle
2.1.1
Mikrofon- und Line-Eingänge
Abb. 2.1:
Anschlüsse und Regler der Mic-/Line-Eingänge
{1}
Jeder Monoeingangskanal bietet
Ihnen einen symmetrischen Mikrofoneingang
über die XLR-Buchse, an dem auf Knopfdruck
(siehe Rückseite) auch eine +48 V Phantomspeisung für den
Betrieb von Kondensatormikrofonen zur Verfügung steht.
Schalten Sie Ihr Wiedergabesystem stumm, bevor Sie
die Phantomspeisung aktivieren. Ansonsten wird ein
Einschaltgeräusch über Ihre Abhörlautsprecher hörbar.
Beachten Sie auch die Hinweise in Kapitel 2.11 "Die
Rückseite".
Line-Eingang, der als 6,3-mm-Klinkenbuchse ausgeführt ist.
Diese Eingänge können auch mit unsymmetrisch beschal-
teten Steckern (Monoklinke) belegt werden.
einem Dynamikprozessor oder Equalizer zu bearbeiten.
Dieser Einschleifpunkt liegt vor dem Fader, dem EQ und
dem Aux Send.
Im Gegensatz zu Hall- und anderen Effektgeräten, die
üblicherweise dem trockenen Signal hinzugefügt werden,
bearbeiten Dynamikprozessoren das gesamte Signal. In
diesem Fall ist also ein Aux Send-Weg nicht die richtige
Lösung. Statt dessen unterbricht man den Signalweg und
fügt einen Dynamikprozessor und/oder einen Equalizer ein.
Das Signal wird anschließend an der selben Stelle in das Pult
zurückgeführt. Das Signal wird nur dann unterbrochen, wenn
ein Stecker in die zugehörige Buchse eingesteckt ist (Stere-
oklinkenstecker, Spitze = Signalausgang,Ring = Eingang).
Alle Monoeingangskanäle sind mit Inserts ausgestattet. Die
Inserts lassen sich auch als Pre-EQ-Direktausgänge nutzen,
ohne den Signalfluss zu unterbrechen. Für diesen Zweck
benötigen Sie ein Kabel mit einem Monoklinkenstecker an
der Bandmaschinen- oder Effektgerätseite und mit einem
gebrückten Stereoklinkenstecker an der Pultseite (Spitze
und Ring verbinden).
Wann immer Sie eine Signalquelle an einen der Eingänge
anschließen oder davon trennen, sollte dieser Regler auf
Linksanschlag stehen.
Die Skala weist 2 verschiedene Wertebereiche auf: Der
erste Wertebereich +10 bis +60dB bezieht sich auf den MIC-
5
