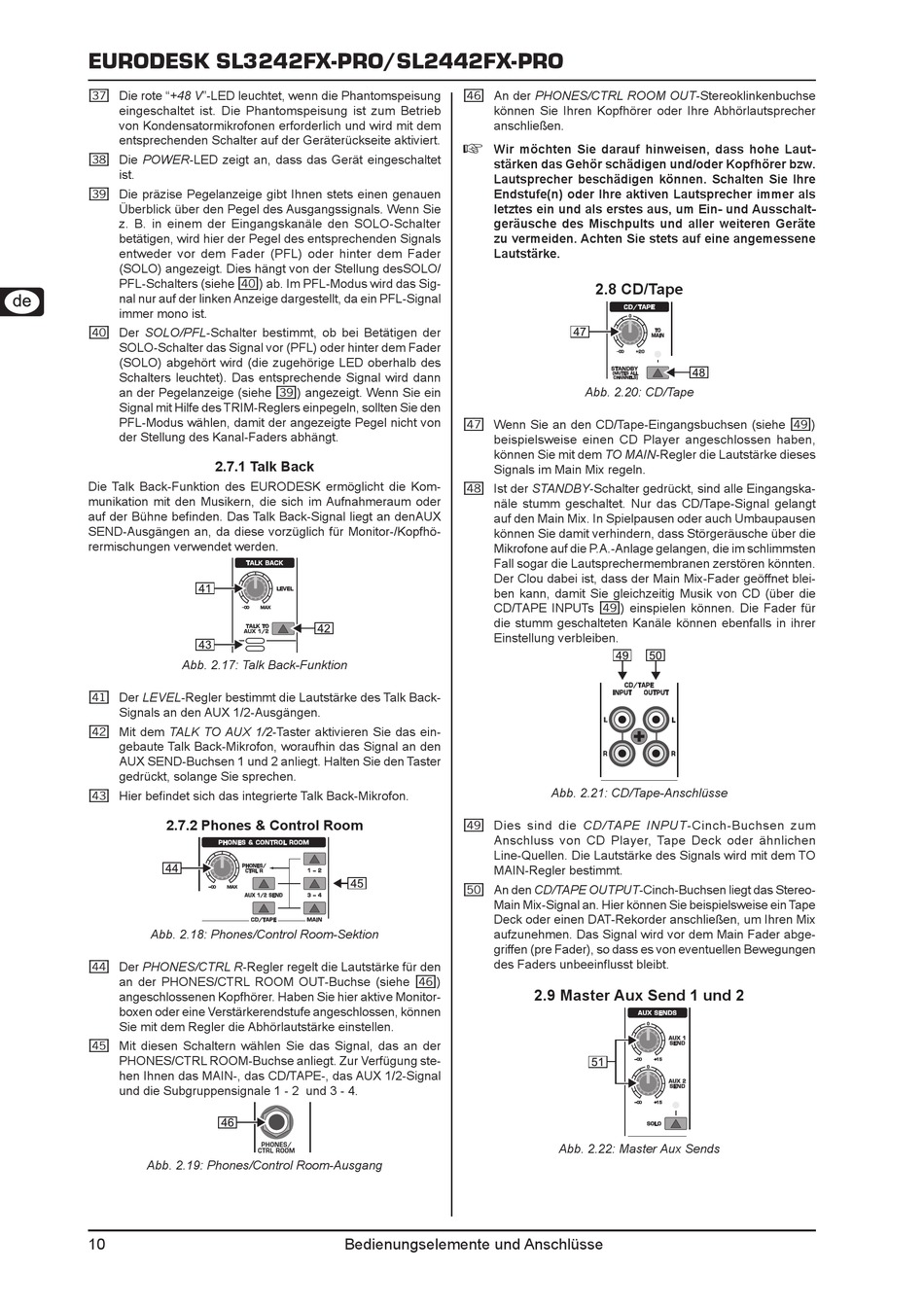

EURODESK SL3242FX-PRO/SL2442FX-PRO
(37) Die rote "+48 V"-LED leuchtet, wenn die Phantomspeisung
eingeschaltet ist. Die Phantomspeisung ist zum Betrieb
von Kondensatormikrofonen erforderlich und wird mit dem
entsprechenden Schalter auf der Geräterückseite aktiviert.
(38) Die POWER-LED zeigt an, dass das Gerät eingeschaltet
ist.
(39) Die präzise Pegelanzeige gibt Ihnen stets einen genauen
Überblick über den Pegel des Ausgangssignals. Wenn Sie
z. B. in einem der Eingangskanäle den SOLO-Schalter
betätigen, wird hier der Pegel des entsprechenden Signals
entweder vor dem Fader (PFL) oder hinter dem Fader
(SOLO) angezeigt. Dies hängt von der Stellung desSOLO/
PFL-Schalters (siehe (40)) ab. Im PFL-Modus wird das Sig-
nal nur auf der linken Anzeige dargestellt, da ein PFL-Signal
immer mono ist.
(40) Der SOLO/PFL-Schalter bestimmt, ob bei Betätigen der
SOLO-Schalter das Signal vor (PFL) oder hinter dem Fader
(SOLO) abgehört wird (die zugehörige LED oberhalb des
Schalters leuchtet). Das entsprechende Signal wird dann
an der Pegelanzeige (siehe (39)) angezeigt. Wenn Sie ein
Signal mit Hilfe des TRIM-Reglers einpegeln, sollten Sie den
PFL-Modus wählen, damit der angezeigte Pegel nicht von
der Stellung des Kanal-Faders abhängt.
2.7.1
Talk Back
Die Talk Back-Funktion des EURODESK ermöglicht die Kom-
munikation mit den Musikern, die sich im Aufnahmeraum oder
auf der Bühne befinden. Das Talk Back-Signal liegt an denAUX
SEND-Ausgängen an, da diese vorzüglich für Monitor-/Kopfhö-
rermischungen verwendet werden.
Abb. 2.17:
Talk Back-Funktion
(41) Der LEVEL-Regler bestimmt die Lautstärke des Talk Back-
Signals an den AUX 1/2-Ausgängen.
(42) Mit dem TALK TO AUX 1/2-Taster aktivieren Sie das ein-
gebaute Talk Back-Mikrofon, woraufhin das Signal an den
AUX SEND-Buchsen 1 und 2 anliegt. Halten Sie den Taster
gedrückt, solange Sie sprechen.
(43) Hier befindet sich das integrierte Talk Back-Mikrofon.
2.7.2
Phones & Control Room
Abb. 2.18:
Phones/Control Room-Sektion
(44) Der PHONES/CTRL R-Regler regelt die Lautstärke für den
an der PHONES/CTRL ROOM OUT-Buchse (siehe (46))
angeschlossenen Kopfhörer. Haben Sie hier aktive Monitor-
boxen oder eine Verstärkerendstufe angeschlossen, können
Sie mit dem Regler die Abhörlautstärke einstellen.
(45) Mit diesen Schaltern wählen Sie das Signal, das an der
PHONES/CTRL ROOM-Buchse anliegt. Zur Verfügung ste-
hen Ihnen das MAIN-, das CD/TAPE-, das AUX 1/2-Signal
und die Subgruppensignale 1 - 2 und 3 - 4.
Abb. 2.19:
Phones/Control Room-Ausgang
10
(46) An der PHONES/CTRL ROOM OUT-Stereoklinkenbuchse
können Sie Ihren Kopfhörer oder Ihre Abhörlautsprecher
anschließen.
Wir möchten Sie darauf hinweisen, dass hohe Laut-
+
stärken das Gehör schädigen und/oder Kopfhörer bzw.
Lautsprecher beschädigen können. Schalten Sie Ihre
Endstufe(n) oder Ihre aktiven Lautsprecher immer als
letztes ein und als erstes aus, um Ein- und Ausschalt-
geräusche des Mischpults und aller weiteren Geräte
zu vermeiden. Achten Sie stets auf eine angemessene
Lautstärke.
(47) Wenn Sie an den CD/Tape-Eingangsbuchsen (siehe (49))
beispielsweise einen CD Player angeschlossen haben,
können Sie mit dem TO MAIN-Regler die Lautstärke dieses
Signals im Main Mix regeln.
(48) Ist der STANDBY-Schalter gedrückt, sind alle Eingangska-
näle stumm geschaltet. Nur das CD/Tape-Signal gelangt
auf den Main Mix. In Spielpausen oder auch Umbaupausen
können Sie damit verhindern, dass Störgeräusche über die
Mikrofone auf die P.A.-Anlage gelangen, die im schlimmsten
Fall sogar die Lautsprechermembranen zerstören könnten.
Der Clou dabei ist, dass der Main Mix-Fader geöffnet blei-
ben kann, damit Sie gleichzeitig Musik von CD (über die
CD/TAPE INPUTs (49)) einspielen können. Die Fader für
die stumm geschalteten Kanäle können ebenfalls in ihrer
Einstellung verbleiben.
(49) Dies sind die CD/TAPE INPUT-Cinch-Buchsen zum
Anschluss von CD Player, Tape Deck oder ähnlichen
Line-Quellen. Die Lautstärke des Signals wird mit dem TO
MAIN-Regler bestimmt.
(50) An den CD/TAPE OUTPUT-Cinch-Buchsen liegt das Stereo-
Main Mix-Signal an. Hier können Sie beispielsweise ein Tape
Deck oder einen DAT-Rekorder anschließen, um Ihren Mix
aufzunehmen. Das Signal wird vor dem Main Fader abge-
griffen (pre Fader), so dass es von eventuellen Bewegungen
des Faders unbeeinflusst bleibt.
Bedienungselemente und Anschlüsse
2.8
CD/Tape
Abb. 2.20:
CD/Tape
Abb. 2.21:
CD/Tape-Anschlüsse
2.9
Master Aux Send 1 und 2
Abb. 2.22:
Master Aux Sends
