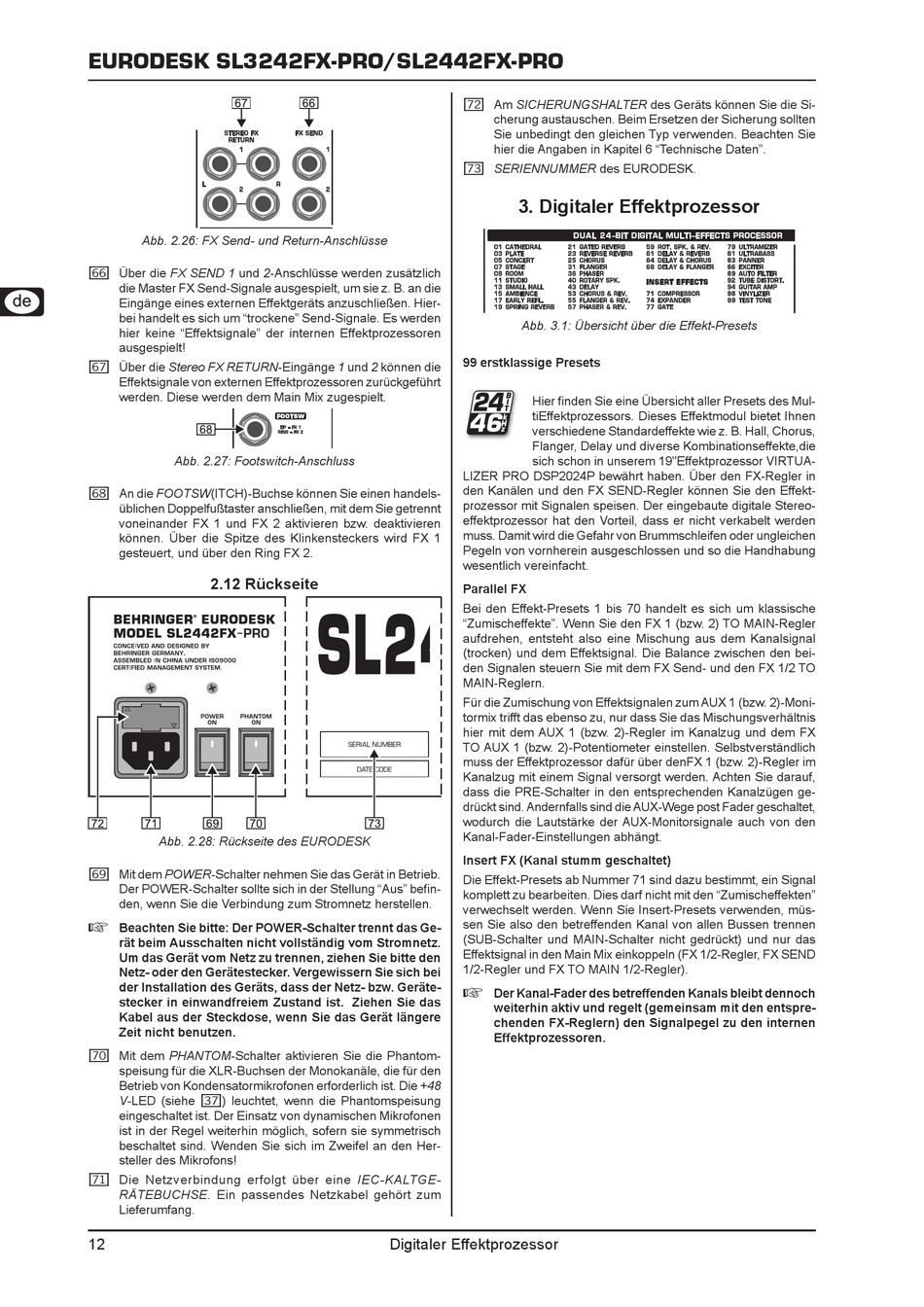

EURODESK SL3242FX-PRO/SL2442FX-PRO
Abb. 2.26:
FX Send- und Return-Anschlüsse
(66) Über die FX SEND 1 und 2-Anschlüsse werden zusätzlich
die Master FX Send-Signale ausgespielt, um sie z. B. an die
Eingänge eines externen Effektgeräts anzuschließen. Hier-
bei handelt es sich um "trockene" Send-Signale. Es werden
hier keine "Effektsignale" der internen Effektprozessoren
ausgespielt!
(67) Über die Stereo FX RETURN-Eingänge 1 und 2 können die
Effektsignale von externen Effektprozessoren zurückgeführt
werden. Diese werden dem Main Mix zugespielt.
Abb. 2.27:
Footswitch-Anschluss
(68) An die FOOTSW(ITCH)-Buchse können Sie einen handels-
üblichen Doppelfußtaster anschließen, mit dem Sie getrennt
voneinander FX 1 und FX 2 aktivieren bzw. deaktivieren
können. Über die Spitze des Klinkensteckers wird FX 1
gesteuert, und über den Ring FX 2.
2.12
Rückseite
Abb. 2.28:
Rückseite des EURODESK
(69) Mit dem POWER-Schalter nehmen Sie das Gerät in Betrieb.
Der POWER-Schalter sollte sich in der Stellung "Aus" befin-
den, wenn Sie die Verbindung zum Stromnetz herstellen.
Beachten Sie bitte: Der POWER-Schalter trennt das Ge-
+
rät beim Ausschalten nicht vollständig vom Stromnetz.
Um das Gerät vom Netz zu trennen, ziehen Sie bitte den
Netz- oder den Gerätestecker. Vergewissern Sie sich bei
der Installation des Geräts, dass der Netz- bzw. Geräte-
stecker in einwandfreiem Zustand ist. Ziehen Sie das
Kabel aus der Steckdose, wenn Sie das Gerät längere
Zeit nicht benutzen.
(70) Mit dem PHANTOM-Schalter aktivieren Sie die Phantom-
speisung für die XLR-Buchsen der Monokanäle, die für den
Betrieb von Kondensatormikrofonen erforderlich ist. Die +48
V-LED (siehe (37)) leuchtet, wenn die Phantomspeisung
eingeschaltet ist. Der Einsatz von dynamischen Mikrofonen
ist in der Regel weiterhin möglich, sofern sie symmetrisch
beschaltet sind. Wenden Sie sich im Zweifel an den Her-
steller des Mikrofons!
(71) Die Netzverbindung erfolgt über eine IEC-KALTGE-
RÄTEBUCHSE. Ein passendes Netzkabel gehört zum
Lieferumfang.
12
(72) Am SICHERUNGSHALTER des Geräts können Sie die Si-
cherung austauschen. Beim Ersetzen der Sicherung sollten
Sie unbedingt den gleichen Typ verwenden. Beachten Sie
hier die Angaben in Kapitel 6 "Technische Daten".
(73) SERIENNUMMER des EURODESK.
3.
Digitaler Effektprozessor
Abb. 3.1:
99 erstklassige Presets
Hier finden Sie eine Übersicht aller Presets des Mul-
tiEffektprozessors. Dieses Effektmodul bietet Ihnen
verschiedene Standardeffekte wie z. B. Hall, Chorus,
Flanger, Delay und diverse Kombinationseffekte,die
sich schon in unserem 19"Effektprozessor VIRTUA-
LIZER PRO DSP2024P bewährt haben. Über den FX-Regler in
den Kanälen und den FX SEND-Regler können Sie den Effekt-
prozessor mit Signalen speisen. Der eingebaute digitale Stereo-
effektprozessor hat den Vorteil, dass er nicht verkabelt werden
muss. Damit wird die Gefahr von Brummschleifen oder ungleichen
Pegeln von vornherein ausgeschlossen und so die Handhabung
wesentlich vereinfacht.
Parallel FX
Bei den Effekt-Presets 1 bis 70 handelt es sich um klassische
"Zumischeffekte". Wenn Sie den FX 1 (bzw. 2) TO MAIN-Regler
aufdrehen, entsteht also eine Mischung aus dem Kanalsignal
(trocken) und dem Effektsignal. Die Balance zwischen den bei-
den Signalen steuern Sie mit dem FX Send- und den FX 1/2 TO
MAIN-Reglern.
Für die Zumischung von Effektsignalen zum AUX 1 (bzw. 2)-Moni-
tormix trifft das ebenso zu, nur dass Sie das Mischungsverhältnis
hier mit dem AUX 1 (bzw. 2)-Regler im Kanalzug und dem FX
TO AUX 1 (bzw. 2)-Potentiometer einstellen. Selbstverständlich
muss der Effektprozessor dafür über denFX 1 (bzw. 2)-Regler im
Kanalzug mit einem Signal versorgt werden. Achten Sie darauf,
dass die PRE-Schalter in den entsprechenden Kanalzügen ge-
drückt sind. Andernfalls sind die AUX-Wege post Fader geschaltet,
wodurch die Lautstärke der AUX-Monitorsignale auch von den
Kanal-Fader-Einstellungen abhängt.
Insert FX (Kanal stumm geschaltet)
Die Effekt-Presets ab Nummer 71 sind dazu bestimmt, ein Signal
komplett zu bearbeiten. Dies darf nicht mit den "Zumischeffekten"
verwechselt werden. Wenn Sie Insert-Presets verwenden, müs-
sen Sie also den betreffenden Kanal von allen Bussen trennen
(SUB-Schalter und MAIN-Schalter nicht gedrückt) und nur das
Effektsignal in den Main Mix einkoppeln (FX 1/2-Regler, FX SEND
1/2-Regler und FX TO MAIN 1/2-Regler).
+
Der Kanal-Fader des betreffenden Kanals bleibt dennoch
weiterhin aktiv und regelt (gemeinsam mit den entspre-
chenden FX-Reglern) den Signalpegel zu den internen
Effektprozessoren.
Digitaler Effektprozessor
Übersicht über die Effekt-Presets
