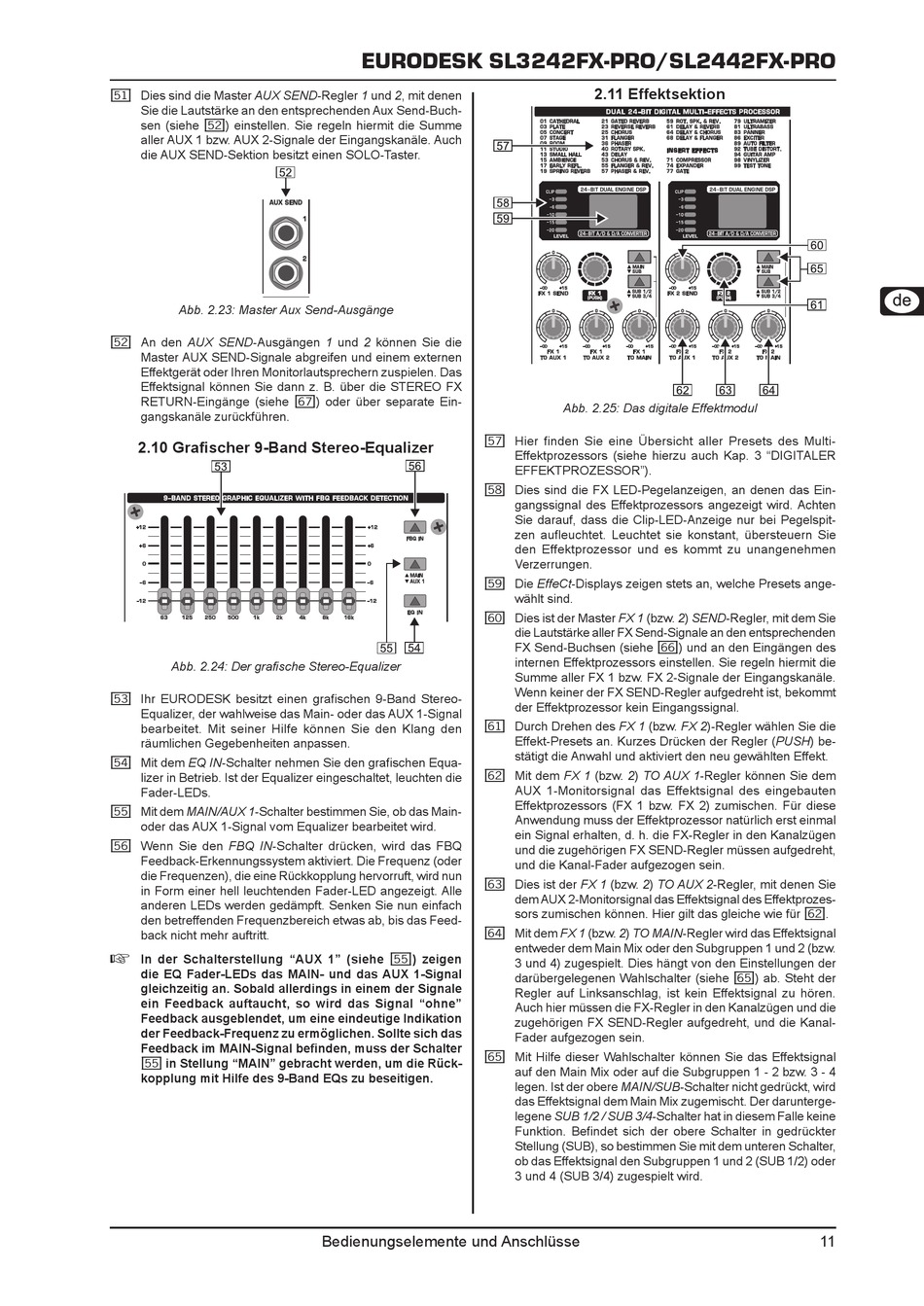

(51) Dies sind die Master AUX SEND-Regler 1 und 2, mit denen
Sie die Lautstärke an den entsprechenden Aux Send-Buch-
sen (siehe (52)) einstellen. Sie regeln hiermit die Summe
aller AUX 1 bzw. AUX 2-Signale der Eingangskanäle. Auch
die AUX SEND-Sektion besitzt einen SOLO-Taster.
Abb. 2.23:
Master Aux Send-Ausgänge
(52) An den AUX SEND-Ausgängen 1 und 2 können Sie die
Master AUX SEND-Signale abgreifen und einem externen
Effektgerät oder Ihren Monitorlautsprechern zuspielen. Das
Effektsignal können Sie dann z. B. über die STEREO FX
RETURN-Eingänge (siehe (67)) oder über separate Ein-
gangskanäle zurückführen.
2.10
Grafischer 9-Band Stereo-Equalizer
Abb. 2.24:
Der grafische Stereo-Equalizer
(53) Ihr EURODESK besitzt einen grafischen 9-Band Stereo-
Equalizer, der wahlweise das Main- oder das AUX 1-Signal
bearbeitet. Mit seiner Hilfe können Sie den Klang den
räumlichen Gegebenheiten anpassen.
(54) Mit dem EQ IN-Schalter nehmen Sie den grafischen Equa-
lizer in Betrieb. Ist der Equalizer eingeschaltet, leuchten die
Fader-LEDs.
(55) Mit dem MAIN/AUX 1-Schalter bestimmen Sie, ob das Main-
oder das AUX 1-Signal vom Equalizer bearbeitet wird.
(56) Wenn Sie den FBQ IN-Schalter drücken, wird das FBQ
Feedback-Erkennungssystem aktiviert. Die Frequenz (oder
die Frequenzen), die eine Rückkopplung hervorruft, wird nun
in Form einer hell leuchtenden Fader-LED angezeigt. Alle
anderen LEDs werden gedämpft. Senken Sie nun einfach
den betreffenden Frequenzbereich etwas ab, bis das Feed-
back nicht mehr auftritt.
+
In der Schalterstellung "AUX 1" (siehe
die EQ Fader-LEDs das MAIN- und das AUX 1-Signal
gleichzeitig an. Sobald allerdings in einem der Signale
ein Feedback auftaucht, so wird das Signal "ohne"
Feedback ausgeblendet, um eine eindeutige Indikation
der Feedback-Frequenz zu ermöglichen. Sollte sich das
Feedback im MAIN-Signal befinden, muss der Schalter
(55) in Stellung "MAIN" gebracht werden, um die Rück-
kopplung mit Hilfe des 9-Band EQs zu beseitigen.
EURODESK SL3242FX-PRO/SL2442FX-PRO
(57) Hier finden Sie eine Übersicht aller Presets des Multi-
(58) Dies sind die FX LED-Pegelanzeigen, an denen das Ein-
(59) Die EffeCt-Displays zeigen stets an, welche Presets ange-
(60) Dies ist der Master FX 1 (bzw. 2) SEND-Regler, mit dem Sie
(61) Durch Drehen des FX 1 (bzw. FX 2)-Regler wählen Sie die
(62) Mit dem FX 1 (bzw. 2) TO AUX 1-Regler können Sie dem
(63) Dies ist der FX 1 (bzw. 2) TO AUX 2-Regler, mit denen Sie
(64) Mit dem FX 1 (bzw. 2) TO MAIN-Regler wird das Effektsignal
(55)) zeigen
(65) Mit Hilfe dieser Wahlschalter können Sie das Effektsignal
Bedienungselemente und Anschlüsse
2.11
Effektsektion
Abb. 2.25:
Das digitale Effektmodul
Effektprozessors (siehe hierzu auch Kap. 3 "DIGITALER
EFFEKTPROZESSOR").
gangssignal des Effektprozessors angezeigt wird. Achten
Sie darauf, dass die Clip-LED-Anzeige nur bei Pegelspit-
zen aufleuchtet. Leuchtet sie konstant, übersteuern Sie
den Effektprozessor und es kommt zu unangenehmen
Verzerrungen.
wählt sind.
die Lautstärke aller FX Send-Signale an den entsprechenden
FX Send-Buchsen (siehe (66)) und an den Eingängen des
internen Effektprozessors einstellen. Sie regeln hiermit die
Summe aller FX 1 bzw. FX 2-Signale der Eingangskanäle.
Wenn keiner der FX SEND-Regler aufgedreht ist, bekommt
der Effektprozessor kein Eingangssignal.
Effekt-Presets an. Kurzes Drücken der Regler (PUSH) be-
stätigt die Anwahl und aktiviert den neu gewählten Effekt.
AUX 1-Monitorsignal das Effektsignal des eingebauten
Effektprozessors (FX 1 bzw. FX 2) zumischen. Für diese
Anwendung muss der Effektprozessor natürlich erst einmal
ein Signal erhalten, d. h. die FX-Regler in den Kanalzügen
und die zugehörigen FX SEND-Regler müssen aufgedreht,
und die Kanal-Fader aufgezogen sein.
dem AUX 2-Monitorsignal das Effektsignal des Effektprozes-
sors zumischen können. Hier gilt das gleiche wie für (62).
entweder dem Main Mix oder den Subgruppen 1 und 2 (bzw.
3 und 4) zugespielt. Dies hängt von den Einstellungen der
darübergelegenen Wahlschalter (siehe (65)) ab. Steht der
Regler auf Linksanschlag, ist kein Effektsignal zu hören.
Auch hier müssen die FX-Regler in den Kanalzügen und die
zugehörigen FX SEND-Regler aufgedreht, und die Kanal-
Fader aufgezogen sein.
auf den Main Mix oder auf die Subgruppen 1 - 2 bzw. 3 - 4
legen. Ist der obere MAIN/SUB-Schalter nicht gedrückt, wird
das Effektsignal dem Main Mix zugemischt. Der darunterge-
legene SUB 1/2 / SUB 3/4-Schalter hat in diesem Falle keine
Funktion. Befindet sich der obere Schalter in gedrückter
Stellung (SUB), so bestimmen Sie mit dem unteren Schalter,
ob das Effektsignal den Subgruppen 1 und 2 (SUB 1/2) oder
3 und 4 (SUB 3/4) zugespielt wird.
