7
XENYX 1202FX/1002FX Bedienungsanleitung
BAL
Der (BAL)ance-Regler bestimmt den relativen Anteil zwischen dem linken
und rechten Eingangssignal, bevor beide Signale auf den linken bzw.
rechten Main Mix-Bus geleitet werden. Wird ein Kanal über den linken
Line-Eingang mono betrieben, so hat dieser Regler die gleiche Funktion wie die
PAN-Regler der Monokanäle.
LEVEL
Wie auch bei den Monokanälen bestimmt der LEVEL-Regler in den Stereokanälen
den Pegel des Kanalzugs im Main Mix.
+4/-10
Die Stereoeingänge besitzen zur Eingangspegelanpassung einen Schalter,
mit dem Sie die Eingangsempfindlichkeit zwischen +4 dBu und -10 dBV
umschalten können. Bei -10 dBV (Homerecording-Pegel) reagiert der Eingang
empfindlicher als bei +4 dBu (Studiopegel).

2.3 Das anschlussfeld der main-sektion

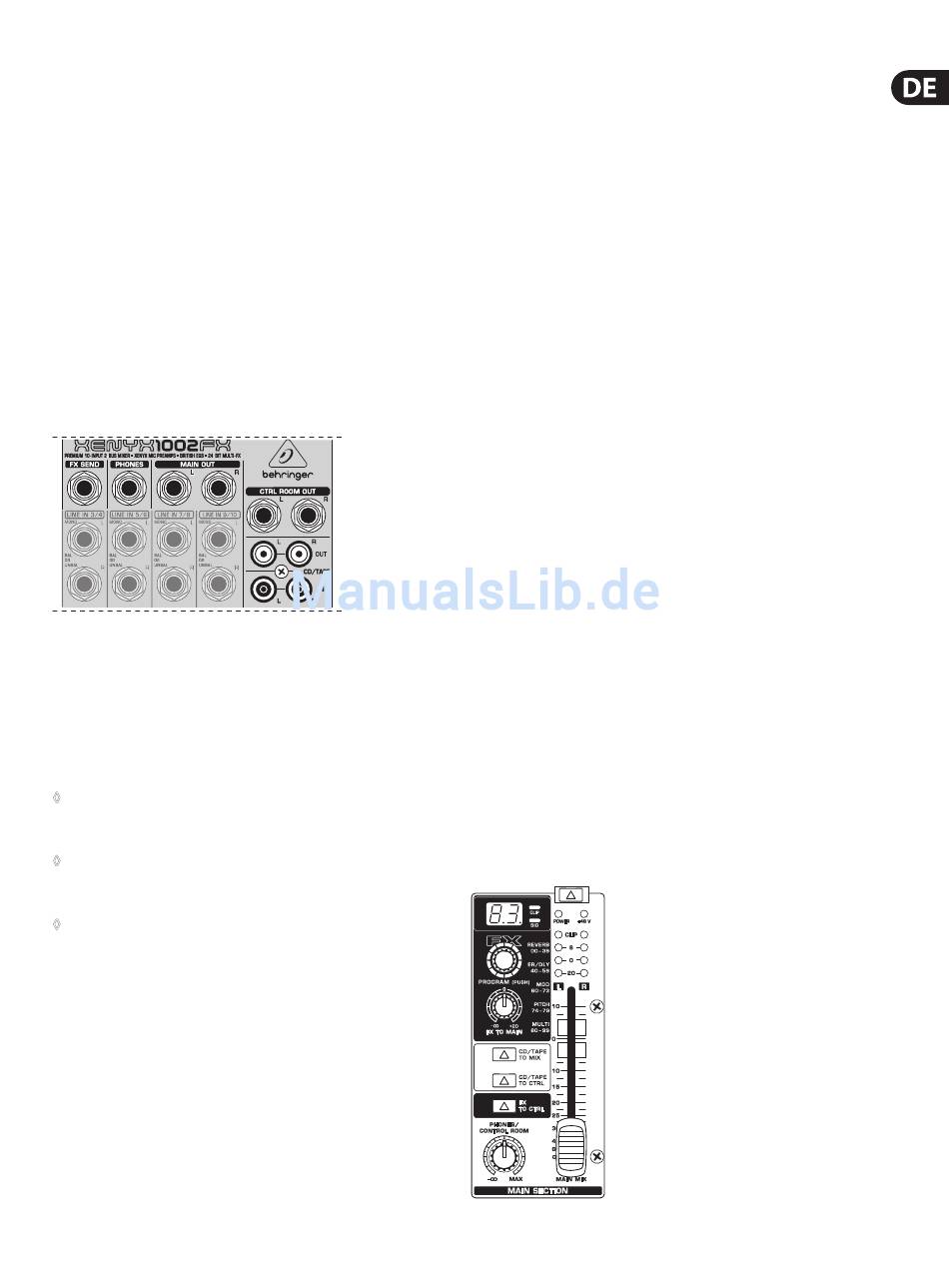

Abb.2.3: Die Anschlüsse der Main-Sektion
FX SEND
Die FX SEND-Buchse führt das Signal, das Sie aus den einzelnen Kanälen
mittels der FX-Regler ausgekoppelt haben. Schließen Sie hier den Eingang des
externen Effektgeräts an, mit dem Sie das Summensignal der FX-Sammelschiene
bearbeiten wollen. Wird eine Effektmischung erstellt, kann das bearbeitete
Signal vom Ausgang des Effektgeräts in einen Stereokanal zurückgeführt werden.
◊
Erhält das angeschlossene Effektgerät kein Eingangs signal,
ist möglicherweise der FX SEND-Regler zu ge zogen. Das gilt auch für den
eingebauten Effekt prozessor.
◊
Das externe Effektgerät sollte in diesem Fall auf 100% Effektanteil
eingestellt sein, da das Effekt signal parallel zu den „trockenen"
Kanal signalen zum Main Mix hinzugefügt wird.
◊ Wenn Sie das Effektsignal in einen Stereokanal zurück führen,
achten Sie unbedingt darauf, dass der FX SEND-Regler dieses Kanals
nicht aufgedreht wird. Ansonsten erzeugen Sie eine Rück kopplung.
PHONES/CONTROL ROOM OUT
Der PHONES-Anschluss (oben im Anschlussfeld) ist als Stereo klinken buchse
ausgelegt. Hier schließen Sie Ihren Kopf hörer an. Die CONTROL ROOM OUT-
Buchsen (unsym metrisch beschal tete Klinken buchsen) dienen zur Kontrolle der
Summen signale (Effektmix und Main Mix) sowie der Einzelsignale über Studio-
Abhörmonitore. Über den PHONES/CONTROL ROOM-Regler in der Main-Sektion
bestimmen Sie den Pegel beider Ausgänge.
MAIN OUT
Die MAIN OUT-Buchsen sind unsymmetrisch beschaltet und sind als
Monoklinkenbuchsen ausgeführt. Hier liegt das Main Mix-Summensignal
mit einem Pegel von 0 dBu an. Je nachdem, wie Sie das Mischpult einsetzen
wollen und welches Equipment Sie besitzen, können Sie hier folgende
Geräte anschließen:
Live-Beschallung:
Stereo-Dynamikprozessor (optional), Stereo-Equalizer (optional) und dann die
Stereo-Verstärkerendstufe für Fullrange-Boxen mit passiven Frequenzweichen.
Wenn Sie Mehrweg-Lautsprechersysteme ohne integrierte Frequenzweichen
verwenden wollen, müssen Sie eine aktive Frequenzweiche und mehrere
Verstärkerendstufen einsetzen. Häufig sind darin schon Dynamikbegrenzer
(Limiter) eingebaut (z. B. in die BEHRINGER SUPER-X PRO CX2310 und
ULTRADRIVE PRO DCX2496). Die aktiven Frequenzweichen werden unmittelbar
vor die Endstufen gesetzt und teilen das Frequenzband in mehrere Abschnitte,
die dann über die Endstufen den entsprechenden Lautsprechersystemen
zugeführt werden.
Aufnahme:
Für das Mastering ist ein Stereo-Kompressor wie z. B. der COMPOSER PRO-XL
MDX2600 empfehlens wert, mit dem Sie die Dynamik ihrer Musiksignale
auf den Dynamikumfang des von Ihnen verwendeten Aufnahmemediums
maßschneidern können. Vom Kompressor geht das Signal dann in den Rekorder.
CD/TAPE INPUT
Die CD/TAPE INPUT-Buchsen dienen zum Anschluss einer externen Signalquelle
(z. B. CD-Player, Tape Deck usw.). Sie können sie auch als Stereo-Line-Eingang
nutzen, an den auch die Ausgänge eines zweiten XENYX oder des BEHRINGER
ULTRALINK PRO MX882 angeschlossen werden können. Wenn Sie den Tape
Input mit einem HiFi-Verstärker mit Quellen wahl schalter verbinden, können Sie
auf einfachste Weise zusätzliche Quellen abhören (z. B. Kassettenrekorder,
MD-Player, Soundkarte usw.).
TAPE OUTPUT
Diese Anschlüsse sind als Cinch-Buchsen ausgeführt und parallel zum MAIN OUT
verdrahtet. Schließen Sie hier die Eingänge einer Computer-Soundkarte oder
eines Aufnahmegerätes an. Der Ausgangs pegel wird über den hochpräzisen
MAIN MIX-Fader eingestellt.

2.4 Die main-sektion

Abb. 2.4: Die Bedienungselemente in der Main-Sektion
