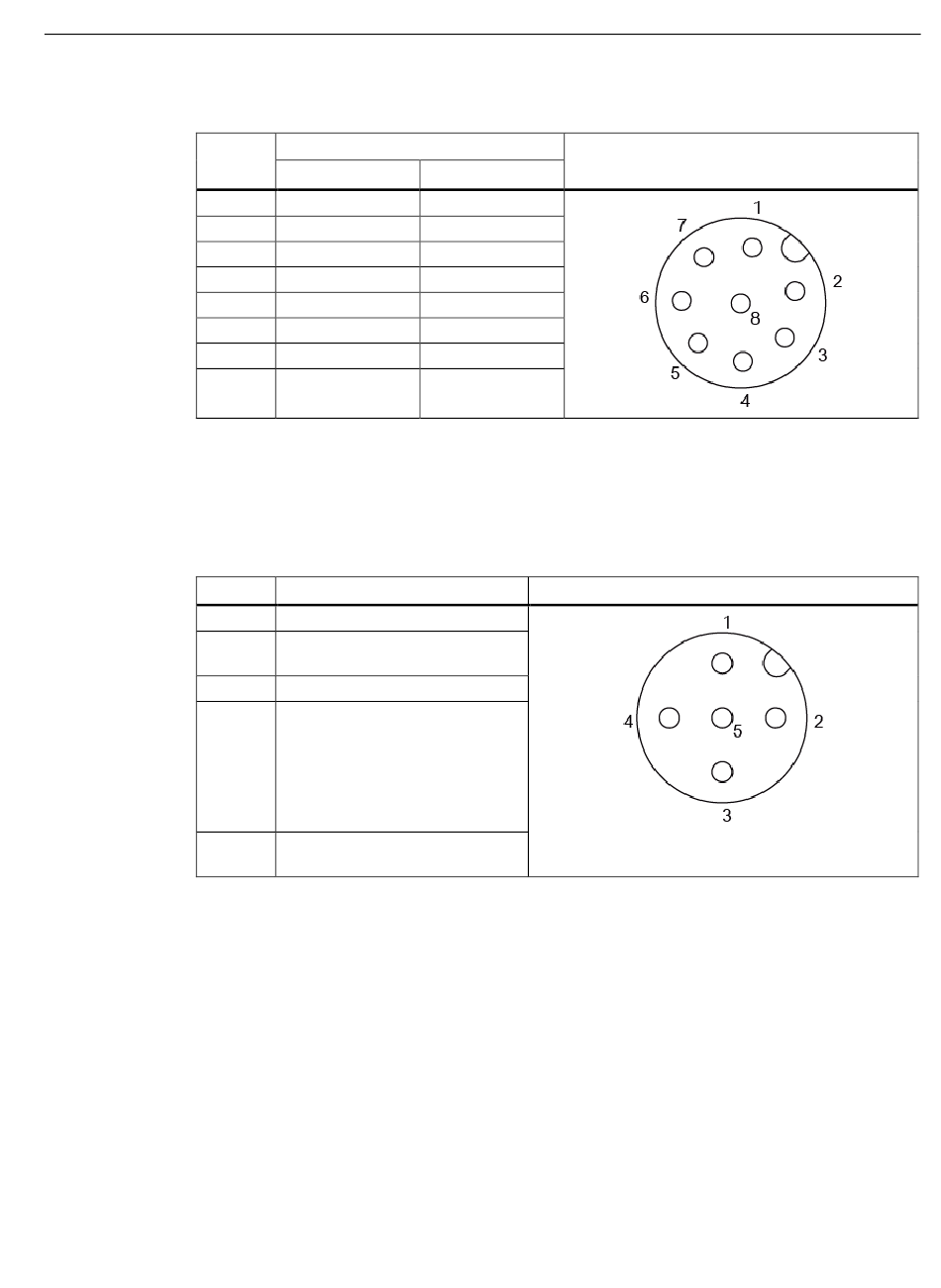

Tabelle 5- 4 Anschlussbelegung Reader-Schnittstelle; M12-Buchse (8-polig, A-codiert)
Pin
IO-Schnittstelle (RF18xCI)
Beachten Sie, dass an die IO-Schnittstelle ein einzelner Eingang, ein einzelner Ausgang
oder eine IO-Link-Baugruppe (z. B. IO-Link-Modul K20) angeschlossen werden kann.
Tabelle 5- 5 Anschlussbelegung IO-Schnittstelle; M12-Buchse (5-polig, A-codiert)
Pin
SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI
Betriebsanleitung, 04/2020, C79000-G8900-C512-03
Belegung
RS422
1 +24 V
2 -RxD
3 0 V
4 +RxD
5 +TxD
6 -TxD
7 --
8 Funktionserde
(FE) / Schirm
Belegung
1 1L+: +24 V, IO-Link
2 2L+: +24 V, für IO-Link-Modul
Class B
3 1N: GND, IO-Link
4 C/Q: Datenleitung für
IO-Link
•
einen einzelnen Digitaleingang
•
einen einzelnen Digitalaus-
•
gang
5 2N: GND, für IO-Link-Modul Class
B
RS232
+24 V
--
0 V
RxD
+5 V
--
TxD
Funktionserde
(FE) / Schirm
5.5 Kommunikationsmodul anschließen
Ansicht M12-Buchse, 8-polig
Ansicht M12-Buchse, 5-polig
Anschließen
