Instandhalten und Warten
12.4 Werkseinstellungen
12.4.3 Werkseinstellungen manuell zurücksetzen
Voraussetzung
Das Kommunikationsmodul wurde von der Spannungsversorgung getrennt.
Vorgehensweise
Gehen Sie folgendermaßen vor, um alle Einstellungen mit Hilfe der Reader-Schnittstelle auf
die Werkseinstellungen zurückzusetzen:
1. Stellen Sie eine Drahtbrücke (Drahtdurchmesser ≤ 0,8 mm) her.
2. Verbinden Sie mit Hilfe der Drahtbrücke die Pins 4 (RxD) und 7 (TxD) der Reader-
Schnittstelle X21 miteinander.

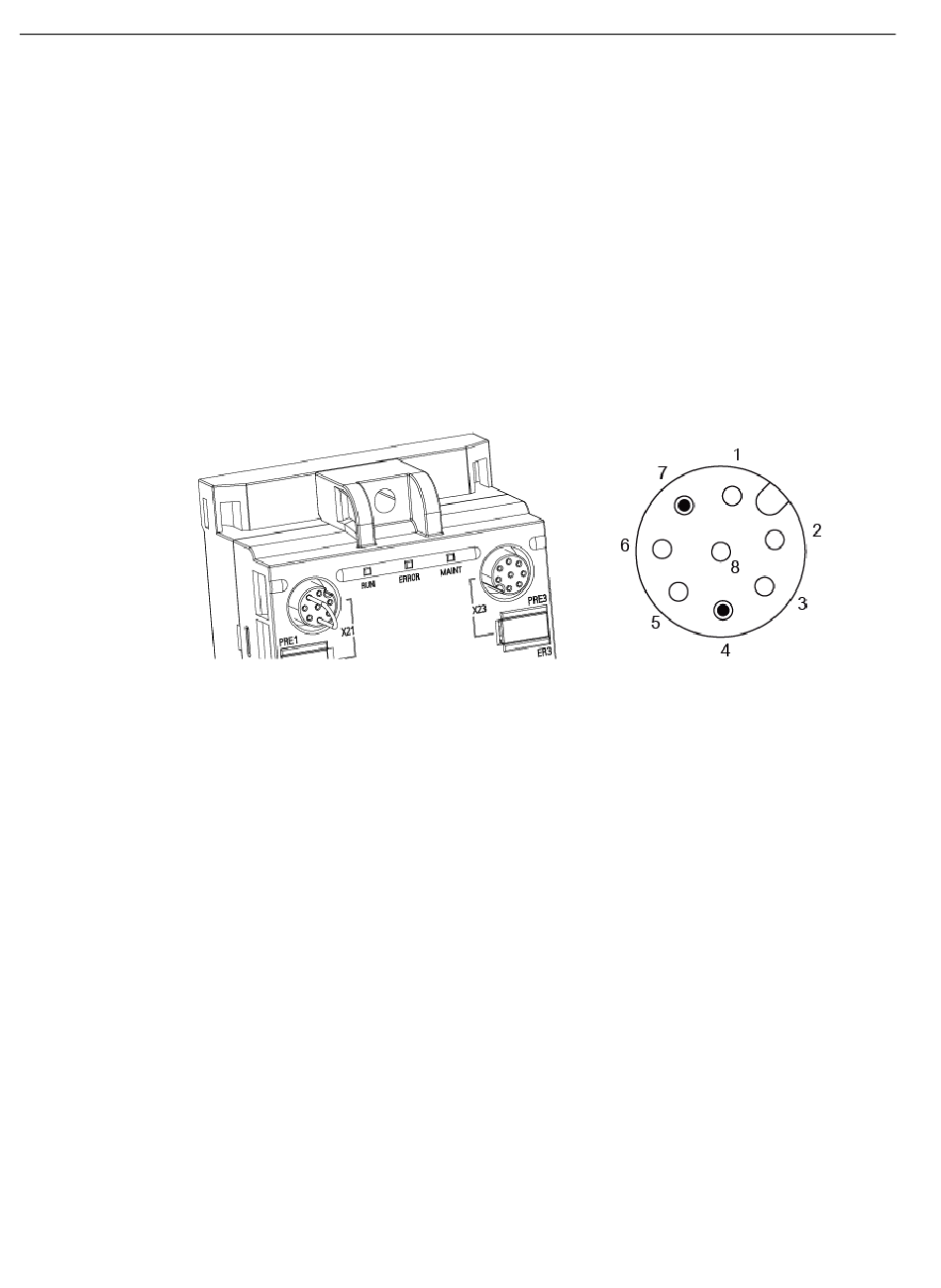

Bild 12-5
3. Verbinden Sie das Kommunikationsmodul mit der Spannungsversorgung.
4. Warten Sie bis alle LEDs, nachdem diese für wenige Sekunden geblinkt haben, kurzzeitig
durchgängig leuchten und dann erneut blinken.
5. Entfernen Sie die Drahtbrücke.
6. Warten Sie, bis die "RUN"-LED durchgängig grün leuchtet.
Ergebnis: Das Kommunikationsmodul wird auf die ursprüngliche Werkseinstellung
zurückgesetzt.
Beachten Sie, dass durch das Wiederherstellen der Werkseinstellungen dem
Kommunikationsmoduls die werkseitig voreingestellten IP-Adresse zugewiesen wird.
Dadurch, dass die IP-Adresse verworfen wird, geht evtl. die Verbindung zwischen WBM und
Browser verloren.
Nach dem Neustart des Kommunikationsmoduls müssen Sie dem Kommunikationsmodul
ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen.
184
Zu verbindende Pins der Reader-Schnittstelle X21
SIMATIC RF185C, RF186C, RF188C, RF186CI, RF188CI
Betriebsanleitung, 04/2020, C79000-G8900-C512-03
